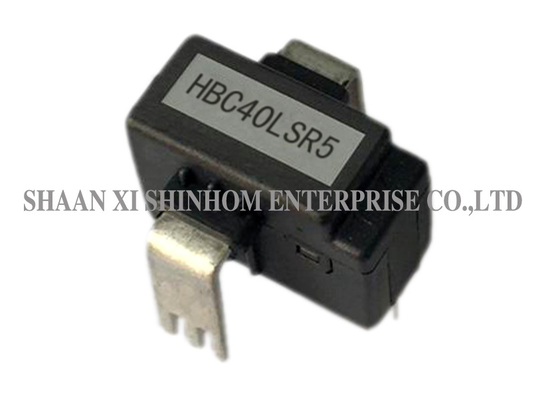

Dòng HBC-LSR5 cảm biến dòng hiệu ứng Hall vòng kín sử dụng hiệu ứng Hall và phương pháp cân bằng từ thông bằng không để đo lường, cung cấp sự cách ly điện giữa mạch sơ cấp và thứ cấp. Nó đo chính xác dòng điện DC, AC hoặc xung với dải đo 0-50A. Sản phẩm có điện áp nguồn 5V±5% và điện áp đầu ra định mức là ±0.8V±0.5%. Nó mang lại độ chính xác cao và dễ dàng lắp đặt. Hỗ trợ tùy chỉnh các dòng điện đầu vào định mức và dòng điện đầu ra khác nhau. Nó được sử dụng rộng rãi trong điều khiển công nghiệp, giám sát năng lượng, năng lượng mới, quản lý pin và các ứng dụng đo dòng điện DC/AC/xung khác nhau.
|
HBC06 LSR5 |
HBC10 LSR5 |
HBC15 LSR5 |
HBC20 LSR5 |
HBC25 LSR5 |
HBC30 LSR5 |
HBC40 LSR5 |
HBC50 LSR5 |
||
| Dòng điện đầu vào định mức (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | A |
| Dải dòng kiểm tra | ±15 | ±25 | ±37.5 | ±50 | ±62.5 | ±75 | ±100 | ±105 | A |
| Tỷ lệ vòng dây (Np/Ns) | 1:1200 | 1:1000 | 1:1125 | 1:1000 | 1:1250 | 1:1125 | 1:1000 | 1:1000 | T |
| Điện áp đầu ra định mức | ±0.8±0.5% | V | |||||||
| Điện áp nguồn | +5±5% | V | |||||||
| Điện áp bù | 2.5±0.5% | V | |||||||
| Điện áp tham chiếu (VR) | 2.5±0.8% | V | |||||||
| Điện áp tham chiếu ngoài | 2.0-2.8 | V | |||||||
| Độ trôi điện áp bù | ≤±0.1 | mV/℃ | |||||||
| Độ trôi điện áp đầu ra | ≤±0.05 | mV/℃ | |||||||
| Độ tuyến tính (Ip=0-±Ipn) | ≤±0.2 | %FS | |||||||
| Cấp | ≤±1.0 | % | |||||||
| di/dt | ＞50 | A/µS | |||||||
| Thời gian đáp ứng | ≤1 | µS | |||||||
| Băng thông (-1db) | DC～100 | KHZ | |||||||
| Điện áp cách điện | 2.5@(50HZ,1min) | KV | |||||||
| Nhiệt độ hoạt động | -40～+85 | ℃ | |||||||
| Nhiệt độ lưu trữ | -40～+105 | ℃ | |||||||
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Q: Nguyên lý hoạt động của phương pháp cân bằng từ thông bằng không là gì?
A: Phương pháp cân bằng từ thông bằng không (hiệu ứng Hall vòng kín) sử dụng một phần tử Hall để phát hiện từ trường do dòng điện đo tạo ra. Tín hiệu đầu ra điều khiển một cuộn dây bù để tạo ra từ trường đối kháng, giữ cho từ thông tổng trong lõi bằng không. Dòng điện bù tỷ lệ với dòng điện đo, mang lại kết quả đo có độ chính xác cao, độ trôi nhiệt độ thấp.
Q3: Sản phẩm này có hỗ trợ tùy chỉnh không?
A: Có. Có sẵn tùy chỉnh các thông số kỹ thuật dòng điện đầu vào định mức và dòng điện đầu ra khác nhau để đáp ứng các yêu cầu ứng dụng đa dạng. Vui lòng liên hệ với đội ngũ bán hàng của chúng tôi để biết chi tiết.
Q: Cảm biến này có thể đo loại dòng điện nào?
A: Nó có thể đo chính xác dòng điện DC, AC và xung, phù hợp với các yêu cầu đo dạng sóng dòng điện phức tạp khác nhau.
