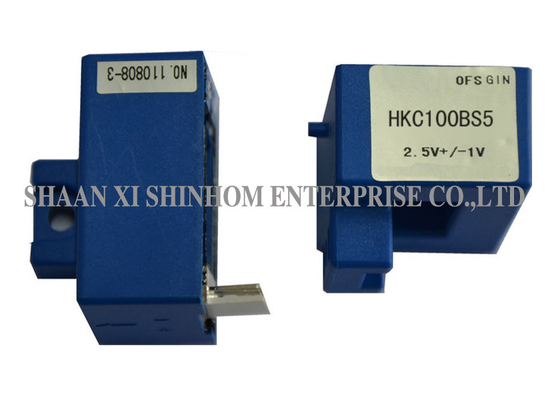

CácDòng HKC-BS5/BR5bộ cảm biến dòng điện hiệu ứng Hall vòng mở dựa trên nguyên tắc đo hiệu ứng Hall, cung cấp cách ly điện giữa mạch chính và mạch thứ cấp. Nó đo chính xác DC, AC,hoặc dòng xungSản phẩm có thiết kế có thể tháo rời để dễ dàng lắp đặt và cung cấp độ chính xác cao. Nó được sử dụng rộng rãi trong các nguồn điện hàn, ứng dụng chạy bằng pin, động cơ tốc độ biến đổi AC,Động cơ servo, bộ chuyển đổi tĩnh động cơ DC, nguồn cung cấp điện chuyển đổi (SMPS) và nguồn cung cấp điện không bị gián đoạn UPS.
Đặc điểm
Nguyên tắc đo lường hiệu ứng Hall vòng mở
Loại đo lường: DC / AC / xung
Khai độc ️ cách ly điện giữa chính và thứ cấp
Phương pháp lắp đặt
Độ chính xác ️ độ chính xác cao
Dễ cài đặt
Ứng dụng:
Hướng dẫn sử dụng
Dữ liệu điện:
|
HKC50BS5/BR5 HKC100BS5/BR5 HKC200BS5/BR5 HKC300BS5/BR5 HKC400BS5/BR5 HKC500BS5/BR HKC600BS5/BR5 |
||||||||
| Lượng điện đầu vào | 50 | 100 | 200 | 300 | 400 | 500 | 600 | A |
| Phạm vi dòng điện thử nghiệm | 100 | 200 | 400 | 600 | 800 | 900 | 900 | A |
| Điện áp đầu ra | 00,625±1% | V | ||||||
| Điện áp dư số không | 20,5 ± 0,5% | V | ||||||
| Điện áp cung cấp | +5±5%/+12±5% | V | ||||||
| Điện áp chuyển đổi | ≤ ± 25 | mV | ||||||
| Điện áp thay thế từ tính | ≤ ± 20 | ≤ ± 15 | mV | |||||
| Drift | ≤ ± 2.0 | ≤ ± 1 | mV/°C | |||||
| Tính tuyến tính | ≤ ± 1 | % FS | ||||||
| Thời gian phản ứng | ≤3 | μS | ||||||
| Điện áp cách nhiệt | 50HZ, 1 phút,2.5 | KV | ||||||
| Nhiệt độ hoạt động | -40+85 | °C | ||||||
| Nhiệt độ lưu trữ | -40+105 | °C | ||||||
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Câu hỏi thường gặp
Q: Nguyên tắc hoạt động của một cảm biến dòng điện hiệu ứng Hall mở là gì?
A: Các cảm biến hiện tại hiệu ứng Hall vòng mở hoạt động dựa trên nguyên tắc hiệu ứng Hall.có đầu ra tín hiệu điện áp tỷ lệ thuận với cường độ từ trường. Sự cô lập điện giữa đầu tiên và thứ cấp được đạt được thông qua nối mạch từ tính, không yêu cầu kết nối điện trực tiếp, đảm bảo an toàn và độ tin cậy.
Q: Sự khác biệt giữa các cảm biến dòng điện Hall mở và khóa là gì?
A: Các cảm biến vòng mở trực tiếp khuếch đại và phát ra điện áp Hall. Chúng cung cấp cấu trúc đơn giản, chi phí thấp hơn và phản ứng nhanh, phù hợp với phép đo công nghiệp chung.Các cảm biến vòng kín sử dụng một dây chuyền bù đắp để tạo ra một từ trường đối lập, cung cấp độ chính xác cao hơn và trôi dạt nhiệt độ thấp hơn.Dòng HKC-BS5/BR5Thiết kế vòng mở cung cấp hiệu suất chi phí tốt hơn, phù hợp với hầu hết các ứng dụng công nghiệp.
Q: Những lợi thế của thiết kế tháo rời là gì?
A: Thiết kế có thể tháo rời giúp dễ dàng lắp đặt, bảo trì và thay thế cảm biến. Không cần công cụ phức tạp để lắp ráp và tháo rời,cải thiện hiệu quả lắp đặt tại chỗ và thuận tiện bảo trì.
