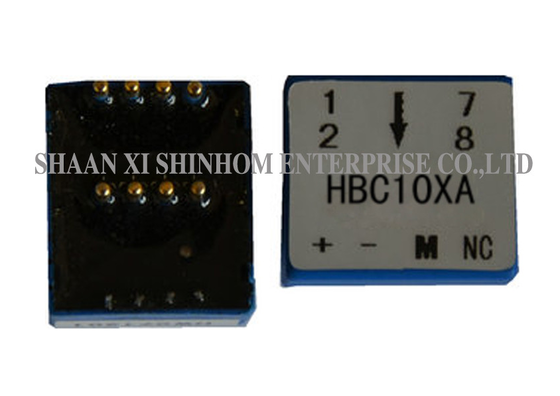

CácDòng HBC-Xclosed-loop Hall hiệu ứng cảm biến hiện tại sử dụng một kết nối kín (truyền bù) nguyên tắc, cung cấp cách ly điện giữa các mạch chính và thứ cấp. nó đo chính xác DC, AC,hoặc dòng xung với phạm vi đo0-50ASản phẩm có điện áp cung cấpDC ±15V±5%.vỏ vỏ chậu epoxycung cấp độ ẩm tuyệt vời, chống bụi và bảo vệ cách nhiệt.độ chính xác cao,tính tuyến tính tuyệt vời,Động nhiệt độ thấp, vàKháng nhiễu bên ngoài caoNó có tính năng tối ưu hóa thời gian phản hồi,Không mất tích chèn,tiêu thụ năng lượng thấp, dễ cài đặt, vàhỗ trợ tùy chỉnhNó được sử dụng rộng rãi trongMáy biến đổi,UPS,cảm biến dòng điện quang điện,nguồn điện chuyển đổi,Động cơ tần số biến đổi, và khác nhauỨng dụng năng lượng mới.
Đặc điểm
Ứng dụng
Dữ liệu điện:
| HBC10XA | HBC20XA | HBC30XA | HBC50XA | ||
| Lượng điện đầu vào | 10 | 20 | 30 | 50 | A |
| Phạm vi dòng điện thử nghiệm | 20 | 40 | 60 | 100 | A |
| Tỷ lệ quay | 1000 | 1000 | 1500 | 2500 | T |
| Chống cuộn Sec | 60 | 60 | 100 | 150 | Ω |
| Điện lượng đầu ra định số | 10 ± 0,5% | 20±0,5% | 20±0,5% | 20±0,5% | mA |
| Điện áp cung cấp | ±15±5% | V | |||
| Dòng điện ngắt | ≤ ± 0.25 | mA | |||
| Drift hiện tại | -40°C + 85°C ≤±0.5 | mA | |||
| Tính tuyến tính | ≤ ± 0.2 | % FS | |||
| Lớp học | ≤ ± 0.7 | % | |||
| di/dt | >50 | A/μS | |||
| Thời gian phản ứng | < 1 | μS | |||
| Dải băng thông | DC ¢200 | KHZ | |||
| Điện áp cách nhiệt | 2.5 | KV | |||
| Nhiệt độ hoạt động | -40+85 | °C | |||
| Nhiệt độ lưu trữ | -40+105 | °C | |||
| Chuyển |
Chuyển tỷ lệ |
Lượng điện đầu vào IPN[A] |
Điện áp đầu ra VOUT[V] |
Pri DCR[mΩ] |
Pri inductance [uH] |
| Giai đoạn đơn | 1 | ±10(±20,±30,±50) | 2.5±0.625 | 0.05 | 0.025 |
| 2 | ± 5 ((± 10,± 15,± 25) | 2.5±0.625 | 0.20 | 0.1 | |
| 4 | ±2,5 ((±5,±7).5,± 12,5) | 2.5±0.625 | 1.00 | 0.4 | |
| ba pha | 1 | ±10(±20,±30) | 2.5±0.625 | 0.05 | 0.025 |
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Câu hỏi thường gặp
Q: Những lợi thế của epoxy là gì?
A: Epoxy nhựa nồi cung cấp độ ẩm tuyệt vời, chống bụi, và bảo vệ cách nhiệt. Nó đảm bảo hoạt động ổn định lâu dài của cảm biến trong nhiều môi trường khắc nghiệt,tăng cường sức mạnh cơ học và kháng rung.
Q: Điện áp cung cấp của cảm biến này là bao nhiêu?
A: Điện áp cung cấp làDC ±15V ±5%Phạm vi điện áp rộng phù hợp với các hệ thống cung cấp điện công nghiệp khác nhau, tạo điều kiện tích hợp hệ thống.
Q: Những lợi thế của không mất tích chèn và tiêu thụ điện thấp là gì?
A:Không có mất tích chènđảm bảo mạch được thử nghiệm không bị cảm biến ảnh hưởng, duy trì hiệu suất mạch ban đầu.Tiêu thụ năng lượng thấpGiảm tự làm nóng cảm biến, cải thiện sự ổn định lâu dài và giảm tiêu thụ năng lượng hệ thống.
