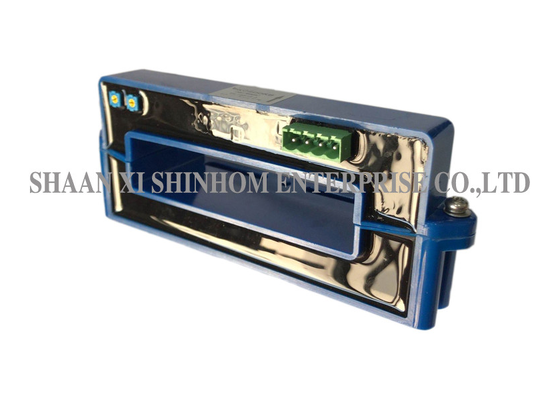

Các cảm biến dòng hiệu ứng Hall kín dòng HKC-KB sử dụng nguyên lý vòng kín (bù trừ), cung cấp sự cách ly điện giữa mạch sơ cấp và thứ cấp. Nó đo chính xác dòng điện DC, AC hoặc xung với dải đo là 0-4000A. Sản phẩm có điện áp nguồn là ±12 đến ±15V (±5%) và điện áp đầu ra định mức là 4.0V±1%. Nó cung cấp độ chính xác cao và dễ dàng lắp đặt. Nhiệt độ hoạt động là -20 đến +85°C, và nhiệt độ lưu trữ là -40 đến +105°C. Nó được sử dụng rộng rãi trong giám sát dòng điện cao, biến tần, UPS, ổ đĩa động cơ DC, nguồn điện chuyển mạch, và nguồn điện hàn.
| HKC500KB | HKC1000KB | HKC2000KB | HKC3000KB | HKC4000KB | ||
|---|---|---|---|---|---|---|
| Dòng đầu vào định mức | 500 | 1000 | 2000 | 3000 | 4000 | A |
| Dải dòng kiểm tra | 1000 | 2000 | 4000 | 4500 | 5000 | A |
| Điện áp đầu ra định mức | 4±1% | V | ||||
| Điện áp nguồn | ±12～±15 ±5% | V | ||||
| Điện áp bù | ≤±30 | ≤±20 | mV | |||
| Điện áp bù từ | ±30 | mV | ||||
| Độ trôi điện áp bù | ≤±1.5 | ≤±1 | mV/°C | |||
| Độ tuyến tính | ≤1 | %FS | ||||
| Thời gian đáp ứng | ≤10 | μS | ||||
| Điện áp cách điện (50Hz, 1 phút) | 3 | KV | ||||
| Nhiệt độ hoạt động | -20～+85 | °C | ||||
| Nhiệt độ lưu trữ | -40～+105 | °C | ||||
1:+15V 2:-15V 3:VOUT 4:0V OFS: Điều chỉnh Zero GIN: Điều chỉnh Biên độ
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
