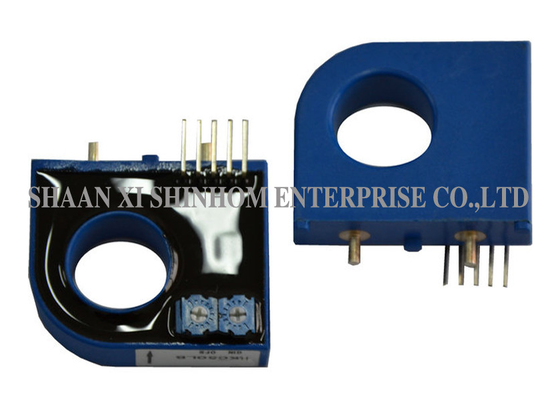

Cảm biến dòng điện hiệu ứng Hall vòng hở dòng HKC-LBS5 dựa trên nguyên lý đo hiệu ứng Hall, cung cấp khả năng cách ly điện giữa mạch sơ cấp và thứ cấp. Thiết bị đo chính xác dòng điện DC, AC hoặc dòng xung. Sản phẩm sử dụng thiết kế vòng hở với điện áp nguồn cấp là 24V (±5%). Điện áp đầu ra định mức là 0.625V ±1%. Thiết bị có ưu điểm dễ dàng lắp đặt, độ chính xác cao, và dải nhiệt độ hoạt động từ -25°C đến +85°C. Sản phẩm tuân thủ tiêu chuẩn chống cháy UL94-V0 và các yêu cầu bảo vệ môi trường RoHS. Thiết bị được ứng dụng rộng rãi trong bộ nguồn xung (SMPS), bộ lưu điện (UPS), thiết bị điều khiển biến tần, bộ nghịch lưu (inverter), đầu máy xe lửa điện, giám sát lưới điện, bộ truyền động điều tốc AC, bộ điều khiển động cơ servo, bộ biến đổi tĩnh truyền động động cơ DC, và nguồn máy hàn.
| HKC50LBS5 | HKC100LBS5 | HKC200LBS5 | HKC300LBS5 | ||
|---|---|---|---|---|---|
| Dòng điện đầu vào định mức | 50 | 100 | 200 | 300 | A |
| Dải dòng điện thử nghiệm | 75 | 150 | 300 | 450 | A |
| Điện áp đầu ra định mức | 0.625±1% | V | |||
| Điện áp nguồn cấp | 24±5% | V | |||
| Độ lệch điện áp điểm không (Zero offset) | 2．5±0.025 | V | |||
| Dòng điện tiêu thụ | ≤20 | mA | |||
| Độ tuyến tính | ≤±1 | %FS | |||
| Thời gian đáp ứng | ＜5 | µs | |||
| Độ trôi nhiệt đầu ra | ≤±3 | mV /℃ | |||
| Độ trôi nhiệt điểm không | ≤±1 | mV/℃ | |||
| Điện áp cách điện 50(60)HZ, 1 phút | 2.5 | KV | |||
| Nhiệt độ hoạt động | -10～+80 | ℃ | |||
| Nhiệt độ bảo quản | -40～+85 | ℃ | |||
Ghi chú: Thông số kỹ thuật của sản phẩm có thể được tùy chỉnh
Hỏi: Sự khác biệt giữa cảm biến dòng điện Hall vòng hở và vòng kín là gì?
Đáp: Cảm biến vòng hở khuếch đại trực tiếp và xuất điện áp Hall. Chúng có cấu trúc đơn giản, chi phí thấp hơn và phản hồi nhanh, phù hợp cho các phép đo công nghiệp thông thường. Cảm biến vòng kín sử dụng cuộn dây bù để tạo ra từ trường ngược chiều, mang lại độ chính xác cao hơn và độ trôi nhiệt thấp hơn. Thiết kế vòng hở của dòng HKC-LBS5 mang lại tỷ lệ hiệu năng/chi phí tốt hơn, thích hợp cho hầu hết các ứng dụng công nghiệp.
Hỏi: Dải điện áp đầu ra của cảm biến này là bao nhiêu?
Đáp: Điện áp đầu ra định mức là 0.625V ±1%, tương ứng với dòng điện đo định mức là 300A. Tín hiệu đầu ra biến thiên tuyến tính theo dòng điện đo được và có thể kết nối trực tiếp với các mạch lấy mẫu PLC, DCS hoặc ADC.
Hỏi 5: Làm thế nào để đăng ký nhận mẫu thử? Thời gian giao hàng là bao lâu?
Đáp: Bạn có thể gửi yêu cầu xin mẫu thử qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và model mong muốn. Mẫu thử được cung cấp miễn phí và sẽ được gửi đi trong vòng 3-5 ngày làm việc. Thời gian giao hàng cho đơn đặt hàng số lượng lớn thường là 2-8 tuần.
