CácCảm biến điện dòng hiệu ứng Hallđược sản xuất bằng cách sử dụng công nghệ cách ly dòng điện và đo hiệu ứng Hall, được phát triển đặc biệt cho các nguồn điện không bị gián đoạn và nguồn điện chuyển mạch, đảm bảo độ chính xác cao,hiệu suất ổn định, và cách ly an toàn. Sản phẩm có cấu trúc mạnh mẽ và đáng tin cậy với cách ly hiện tại giữa các mạch chính và thứ cấp. Nó phù hợp với nguồn điện không bị gián đoạn,nguồn điện chuyển đổi chế độNó là một sự lựa chọn lý tưởng cho các ứng dụng cảm biến hiệu ứng Hall hiện tại trong giám sát hiện tại và tự động hóa công nghiệp.
Đặc điểm
Sự cô lập hiện tại giữa chính và thứ cấp
Đo chính xác dòng điện DC, AC và xung
Dòng điện hoạt động 0 đến 300A
Lượng đầu ra định số 50mA ± 0,5%
Lượng đầu ra định danh 100mA ± 0,5%
Dễ cài đặt
Lớp độ chính xác cao
Điện nhập và điện áp đầu ra có thể tùy chỉnh
Ứng dụng
Các nguồn điện không bị gián đoạn
Các nguồn điện chuyển đổi chế độ
Các nguồn điện hàn
Ứng dụng chạy bằng pin
Động cơ tần số biến đổi AC
Máy gia công động cơ
Máy chuyển đổi tĩnh động cơ DC
Tự động hóa công nghiệp
Dữ liệu điện:

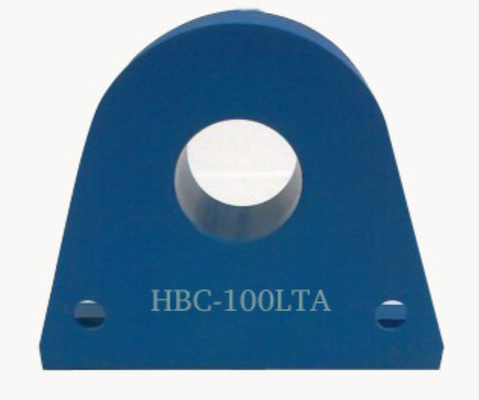

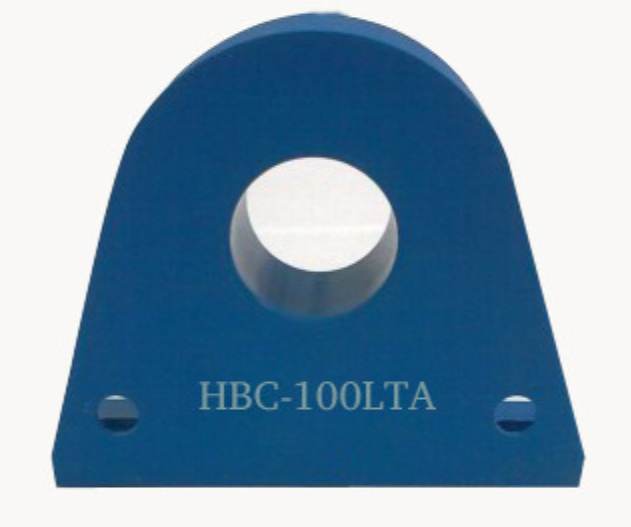

| HBC100LTA | HBC200LTA | HBC300LTA | ||
| Lượng điện đầu vào | 100 | 200 | 300 | A |
| Phạm vi dòng điện thử nghiệm | 200 ((± 18V,20Ω) | 400 ((± 18V,30Ω) | 600 ((± 18V,20Ω) | A |
| Tỷ lệ quay | 1:2000 | 1:2000 | 1:3000 | |
| Chống thử với ± 12V | @±100Amax 80 ((max) | @±200Amax 80 ((max) | @±300Amax 76 ((max) | Ω |
| @±200Amax 25 ((max) | @±400Amax 20 ((max) | @±600Amax 22 (tối đa) | Ω | |
| với ± 15V | @±100Amax 110 ((max) | @±200Amax 120 ((max) | @±300Amax 100 ((max) | Ω |
| @±200Amax 40 ((max) | @±400Amax 30 ((max) | @±600Amax 36 ((max) | Ω | |
| Điện lượng đầu ra định số | 50 ± 0,5% | 100±0,5% | 100±0,5% | mA |
| Điện áp cung cấp | ± 12 ± 18 | V | ||
| Dòng tiêu thụ | ≤ ± 20 | mA | ||
| Điện ngắt không | ≤ ± 0.2 | mA | ||
| Drift hiện tại | -40°C85°C,≤±0.5 | mA | ||
| Thời gian phản ứng | < 1 | μs | ||
| Tính tuyến tính | ≤ ± 0.2 | % FS | ||
| Điện áp cách nhiệt | 50HZ, 1 phút,6 | KV | ||
| di/dt | >100 | A/μs | ||
| băng thông ((-3dB) | DC...100 | KHz | ||
| Chống cuộn Sec | 21 | 21 | 32 | Ω |
| Nhiệt độ hoạt động | -40+85 | °C | ||
| Nhiệt độ lưu trữ | -40+105 | °C | ||
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Câu hỏi thường gặp
Q: Làm thế nào để yêu cầu mẫu?
A:Bạn có thể gửi mẫu đơn thông qua trang web hoặc email của chúng tôi.miễn phívà sẽ được vận chuyển trong3-5 ngày làm việcThời gian giao hàng hàng loạt thường là2- 8 tuầnCác sản phẩm tùy chỉnh sẽ được xác nhận riêng biệt.
Q: Bạn có hỗ trợ đơn đặt hàng thử nghiệm nhỏ không?
A:Vâng. Các đơn đặt hàng thử nghiệm nhỏ (dưới MOQ tiêu chuẩn) có thể được đàm phán và nhận được các tiêu chuẩn chất lượng và cam kết giao hàng giống như các đơn đặt hàng hàng loạt. Xin liên hệ với nhóm bán hàng của chúng tôi để biết chi tiết.
Q: Tại sao sản phẩm này phù hợp với các ứng dụng UPS và SMPS?
A:Sản phẩm này đo chính xác dòng DC, AC hoặc xung, làm cho nó phù hợp với việc giám sát dòng trong nguồn điện không bị gián đoạn và nguồn điện chuyển mạch.Sự cô lập hiện tại đảm bảo đo lường an toàn. Điện áp đầu ra được đo ở các đầu ra; phải cẩn thận trong khi dây điện để tránh kết nối không chính xác có thể làm hỏng cảm biến.
