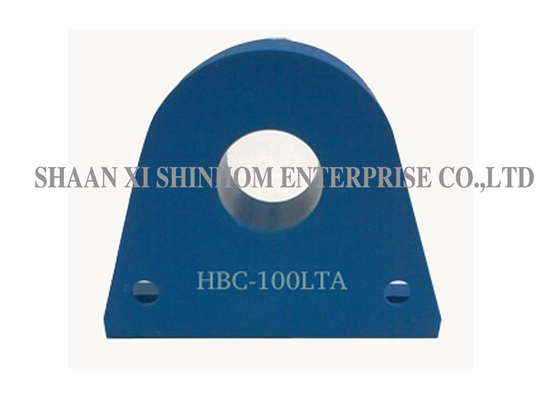

Cảm biến dòng điện hiệu ứng Hall dòng HBC-LTA
Dòng HBC-LTA cảm biến dòng điện hiệu ứng Hall hoạt động dựa trên nguyên lý đo hiệu ứng Hall, cung cấp khả năng cách ly điện giữa mạch sơ cấp và thứ cấp. Thiết bị đo chính xác dòng điện DC, AC hoặc dòng xung với dải đo từ 0-300A. Sản phẩm cung cấp dòng điện đầu ra định mức 50mA±0.5% hoặc 100mA±0.5%. Thiết bị mang lại độ chính xác cao và dễ dàng lắp đặt. Biên độ đầu ra của cảm biến có thể được điều chỉnh theo yêu cầu của người dùng. Thiết bị cũng hỗ trợ tùy chỉnh dòng điện đầu vào định mức và điện áp đầu ra. Sản phẩm được sử dụng rộng rãi trong nguồn máy hàn, các ứng dụng chạy bằng pin, bộ biến tần AC, bộ điều khiển động cơ servo, bộ nguồn xung (SMPS), UPS và bộ biến đổi tĩnh cho truyền động động cơ DC.
Lưu ý:
Đặc điểm:
Ứng dụng:
THÔNG SỐ ĐIỆN:
| HBC100LTA | HBC200LTA | HBC300LTA | ||
| Dòng điện đầu vào định mức | 100 | 200 | 300 | A |
| Dải dòng điện thử nghiệm | 200(±18V,20Ω) | 400(±18V,30Ω) | 600(±18V,20Ω) | A |
| Tỷ số vòng dây | 1:2000 | 1:2000 | 1:3000 | |
| Điện trở thử nghiệm với ±12V | @±100Amax 80(tối đa) | @±200Amax 80(tối đa) | @±300Amax 76(tối đa) | Ω |
| @±200Amax 25(tối đa) | @±400Amax 20(tối đa) | @±600Amax 22 (tối đa) | Ω | |
| với ±15V | @±100Amax 110(tối đa) | @±200Amax 120(tối đa) | @±300Amax 100(tối đa) | Ω |
| @±200Amax 40(tối đa) | @±400Amax 30(tối đa) | @±600Amax 36(tối đa) | Ω | |
| Dòng điện đầu ra định mức | 50±0.5% | 100±0.5% | 100±0.5% | mA |
| Điện áp nguồn cấp | ±12～±18 | V | ||
| Dòng điện tiêu thụ | ≤±20 | mA | ||
| Dòng bù điểm 0 | ≤±0.2 | mA | ||
| Độ trôi dòng điện bù | -40℃～85℃,≤±0.5 | mA | ||
| Thời gian đáp ứng | ＜1 | µs | ||
| Độ tuyến tính | ≤±0.2 | %FS | ||
| Điện áp cách điện | 50HZ,1min,6 | KV | ||
| di/dt | ＞100 | A/μs | ||
| Băng thông (-3dB) | DC…100 | KHz | ||
| Điện trở cuộn thứ cấp | 21 | 21 | 32 | Ω |
| Nhiệt độ hoạt động | -40～+85 | ℃ | ||
| Nhiệt độ lưu trữ | -40～+105 | ℃ | ||
Ghi chú: Thông số kỹ thuật của sản phẩm có thể được tùy chỉnh
FAQ
H: Làm thế nào để lựa chọn giữa đầu ra 50mA và 100mA?
Đ: Hai mức dòng điện đầu ra tương ứng với tỷ số vòng dây và cấu hình dải đo khác nhau. Việc lựa chọn nên dựa trên dải đầu vào của thiết bị đo ở tầng sau. Vui lòng tham khảo ý kiến của đội ngũ hỗ trợ kỹ thuật của chúng tôi để nhận được khuyến nghị cụ thể.
H: Biên độ đầu ra của cảm biến này có thể điều chỉnh được không?
Đ: Có. Biên độ đầu ra của cảm biến có thể được điều chỉnh theo yêu cầu của người dùng, giúp thích ứng linh hoạt với yêu cầu đầu vào của các hệ thống đo lường khác nhau.
H: Sản phẩm này có hỗ trợ tùy chỉnh không?
Đ: Có. Sản phẩm hỗ trợ tùy chỉnh các thông số dòng điện đầu vào định mức và điện áp đầu ra nhằm đáp ứng các yêu cầu ứng dụng đa dạng. Vui lòng liên hệ với đội ngũ bán hàng của chúng tôi để biết thêm chi tiết.
H: Làm thế nào để đăng ký nhận mẫu? Thời gian giao hàng là bao lâu?
Đ: Bạn có thể gửi yêu cầu nhận mẫu thông qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và model cần kiểm tra (bao gồm cả thông số dòng điện đầu ra). Mẫu được cung cấp miễn phí và sẽ được gửi đi trong vòng 3-5 ngày làm việc. Thời gian giao hàng cho đơn hàng sản xuất hàng loạt thường là 2-8 tuần.
