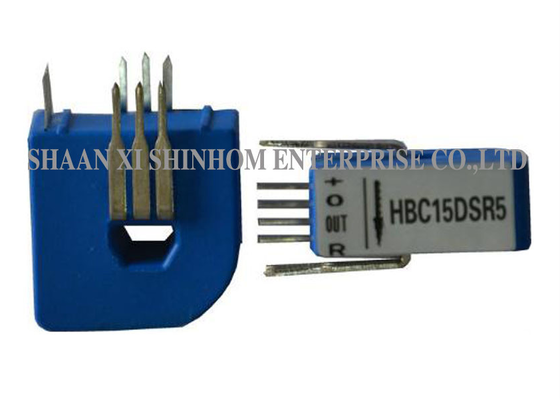

CácBộ cảm biến dòng hiệu ứng Hall chuỗi HBC-DSR5sử dụng nguyên tắc cân bằng từ tính (hiệu ứng Hall vòng kín), cung cấp cách ly điện giữa các mạch chính và thứ cấp. Nó đo chính xác dòng DC, AC, xung và dòng không đều.Sản phẩm sử dụng một nguồn điện duy nhất với đầu ra điện áp tương tự và tập hợp linh hoạtNó tuân thủ các tiêu chuẩn chống cháy UL94-V0, được chứng nhận theo hệ thống quản lý chất lượng ô tô IATF16949, và được chứng nhận RoHS và CE.Nó được sử dụng rộng rãi trong ổ đĩa tần số biến, nguồn điện chuyển mạch, UPS, thiết bị chuyển đổi, thiết bị công nghiệp (máy hàn, máy dệt may, vv), bảo vệ mặt trời quang điện và sản xuất điện gió.
| HBC06DSR5 | HBC15DSR5 | HBC25DSR5 | HBC40DSR5 | ||
|---|---|---|---|---|---|
| Lượng điện đầu vào | 6 | 15 | 25 | 40 | A |
| Phạm vi dòng điện thử nghiệm | 19.2 | 48 | 80 | 120 | A |
| Tỷ lệ quay | 960 | 1200 | 2000 | 2000 | T |
| Điện áp đầu ra | 00,625±0,5% | 00,625±0,5% | 00,625±0,5% | 00,625±0,5% | V |
| Điện áp cung cấp | +5±5% | V | |||
| Điện áp chuyển đổi | 20,5 ± 0,5% | V | |||
| Điện áp tham chiếu (VR) | 20,5±0,75% | V | |||
| Drift | ≤±0,5@-40°C+85°C | mV/°C | |||
| Tính tuyến tính | ≤ ± 0.2 | % FS | |||
| Lớp học | ≤ ± 0.7 | % | |||
| di/dt | >50 | A/μS | |||
| Thời gian phản ứng | < 500 | nS | |||
| Phạm vi băng thông ((-1db) | DC ¢200 | KHZ | |||
| Điện áp cách nhiệt | 50HZ, 1 phút,2.5 | KV | |||
| Nhiệt độ hoạt động | -40+85 | °C | |||
| Nhiệt độ lưu trữ | -40+105 | °C | |||
Ghi chú:Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Q: Sự khác biệt giữa cảm biến hiệu ứng Hall và cảm biến Hall tiêu chuẩn là gì?
A:Acảm biến hiệu ứng Hall (cắt tròn)sử dụng một cuộn dây bù đắp để tạo ra một trường từ đối lập, đưa dòng chảy từ trong lõi xuống bằng không. Điều này cung cấp độ chính xác cao hơn và giảm nhiệt độ trôi.Một cảm biến Hall mở vòng lặp tiêu chuẩn trực tiếp khuếch đại đầu ra điện áp Hall, với cấu trúc đơn giản hơn nhưng độ chính xác tương đối thấp hơn.
Hỏi: Cảm biến này có thể đo loại dòng điện nào?
A:Nó có thể đoDC, AC, xung và dòng điện bất thường, phù hợp với phép đo chính xác các hình dạng sóng dòng hiện tại phức tạp khác nhau, đáp ứng các yêu cầu của các ổ tần số biến đổi, biến tần và các ứng dụng năng lượng mới.
