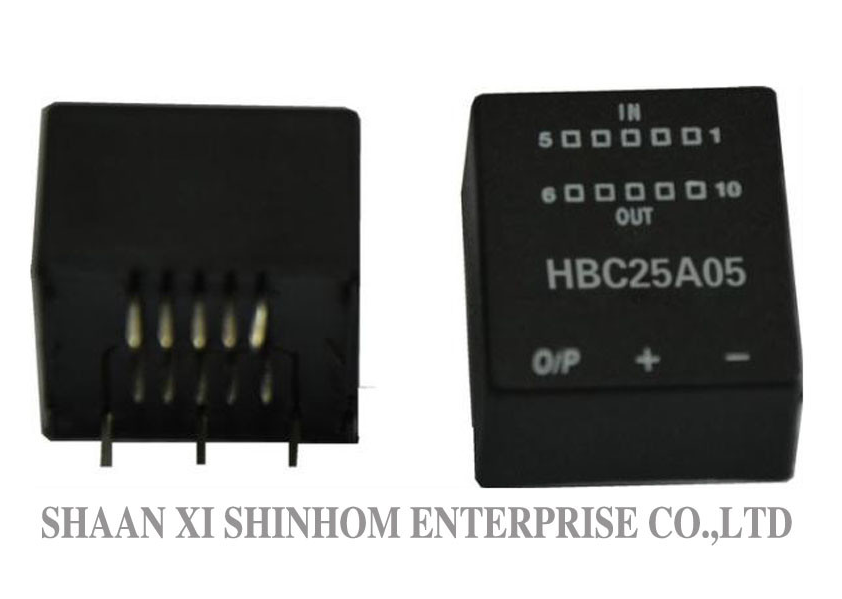

Cảm biến dòng Hall hiệu ứng vòng kín HBC25A05 sử dụng nguyên lý vòng kín (bù trừ), cung cấp sự cách ly điện giữa mạch sơ cấp và thứ cấp. Nó đo chính xác dòng điện DC, AC hoặc xung với dòng định mức 25A và tỷ lệ vòng dây 1:1000, với dòng đầu ra 25mA. Sản phẩm có điện áp nguồn +15V±5%. Nó cung cấp độ chính xác cao, độ tuyến tính tuyệt vời, độ trôi nhiệt độ thấp, và khả năng chống nhiễu bên ngoài cao. Nó có thời gian đáp ứng được tối ưu hóa, không suy hao tổn, tiêu thụ điện năng thấp, và dễ dàng lắp đặt. Nó được sử dụng rộng rãi trong biến tần, biến tần tốc độ AC/DC, UPS, nguồn cung cấp chuyển mạch, cảm biến dòng năng lượng mặt trời, đo lường hộp nối năng lượng mới, Cảm biến dòng thiết bị sạc EV, chuyển đổi tần số thiết bị gia dụng, và đo lường dòng điện máy nước nóng điện từ.
Tính năng
Ứng dụng
DỮ LIỆU ĐIỆN:
| HBC25A05 | ||
|---|---|---|
| Dòng đầu vào định mức | 25 | A |
| Phạm vi dòng kiểm tra | 36 | A |
| Trở kháng tải (@dòng định mức) | 100～320(±15V) | Ω |
| Dòng đầu ra định mức | 25±0.5% | mA |
| Điện áp nguồn | ±15±5% | V |
| Nguồn tiêu thụ dòng tĩnh ở 25℃ | ±12 | mA |
| Tỷ lệ vòng dây | 1:1000 | |
| Dòng bù không | ≤±0.15 | mA |
| Độ trôi dòng bù -40℃～+85℃ | ≤±0.60 | mA |
| Thời gian đáp ứng | ＜1 | µs |
| Độ tuyến tính | ≤±0.2 | %FS |
| Điện áp cách điện 50HZ,1phút | 2.5 | KV |
| di/dt | ＞50 | A/μs |
| Băng thông (-3dB) | DC…150 | KHz |
| Điện trở cuộn thứ cấp | 110 | Ω |
| Nhiệt độ hoạt động | -40～+85 | ℃ |
| Nhiệt độ lưu trữ | -40～+105 | ℃ |
| Vòng dây | Dòng đầu vào định mức (Ipn) | Dòng đầu vào đỉnh (Ip) | Đầu ra định mức Dòng (mA) |
Vòng dây tỷ lệ |
Pri Z mΩ |
Pri Lk uH |
|---|---|---|---|---|---|---|
| 1 | 25 | 50 | 25 | 1/1000 | 0.3 | 0.023 |
| 2 | 12 | 24 | 24 | 2/1000 | 1.1 | 0.09 |
| 3 | 8 | 16 | 24 | 3/1000 | 2.5 | 0.21 |
| 4 | 6 | 12 | 24 | 4/1000 | 4.4 | 0.37 |
| 5 | 5 | 10 | 25 | 5/1000 | 6.3 | 0.58 |
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Hỏi đáp
H: Tỷ lệ vòng dây 1:1000 có nghĩa là gì?
A: Tỷ lệ vòng dây 1:1000 có nghĩa là tỷ lệ giữa dòng sơ cấp và dòng bù thứ cấp là 1:1000. Ví dụ, dòng sơ cấp 25A tương ứng với dòng bù thứ cấp 25mA, có thể xuất trực tiếp hoặc chuyển đổi thành tín hiệu điện áp thông qua điện trở.
H: Ưu điểm của không suy hao tổn và tiêu thụ điện năng thấp là gì?
A: Không suy hao tổn đảm bảo mạch đang được kiểm tra không bị ảnh hưởng bởi cảm biến, duy trì hiệu suất mạch ban đầu. Tiêu thụ điện năng thấp làm giảm sự tự sinh nhiệt của cảm biến, cải thiện độ ổn định lâu dài và giảm tiêu thụ năng lượng của hệ thống.
