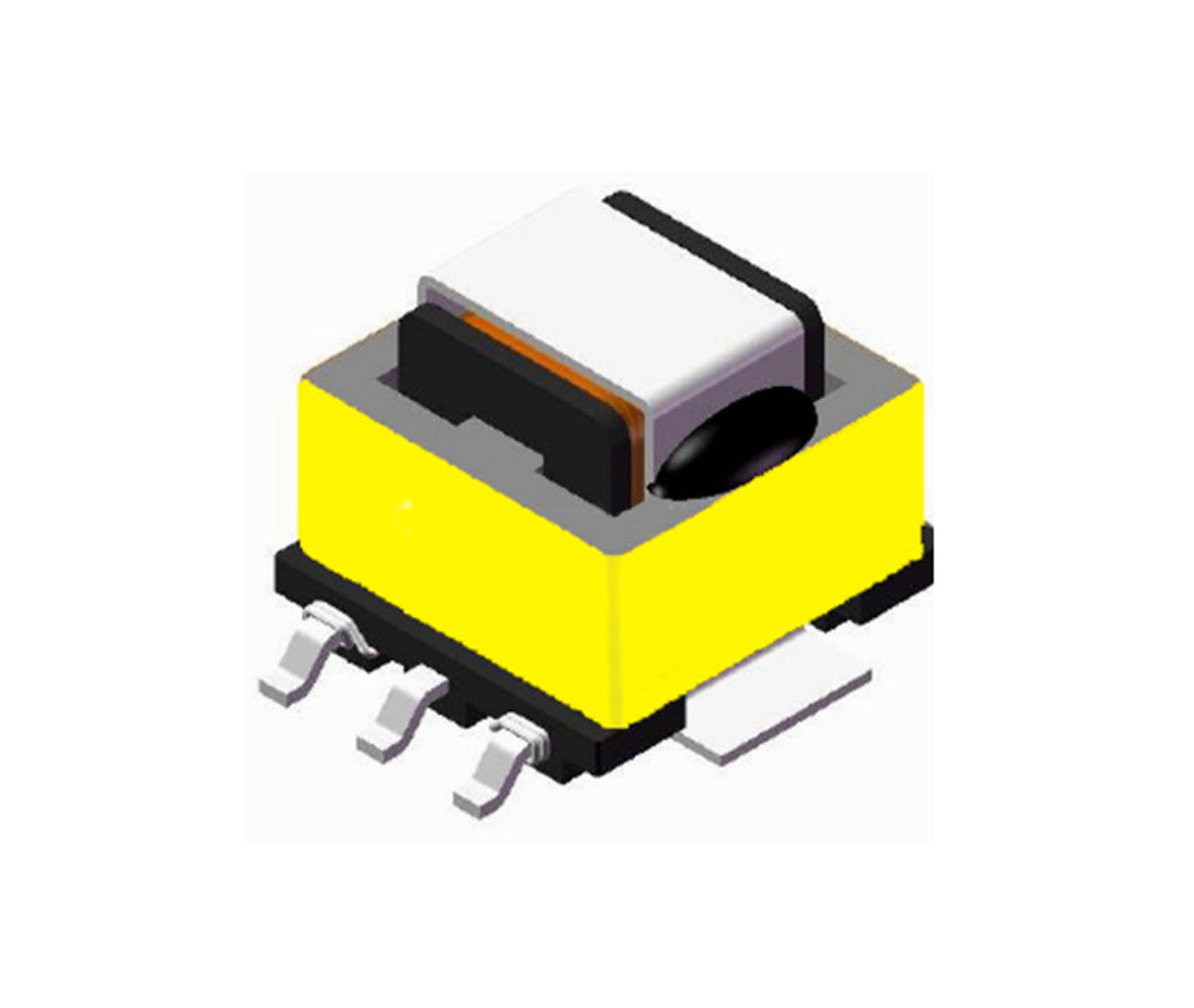

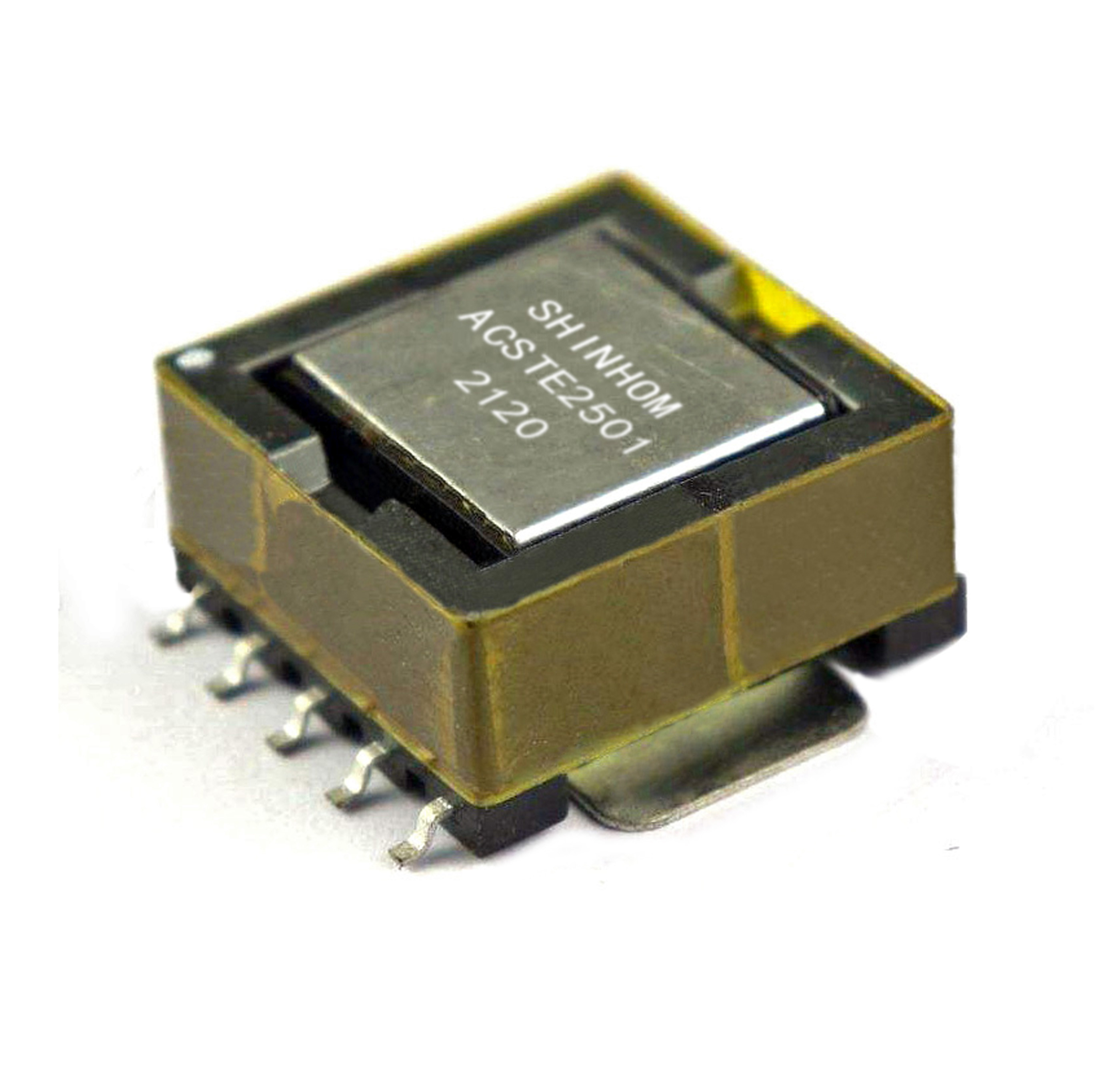

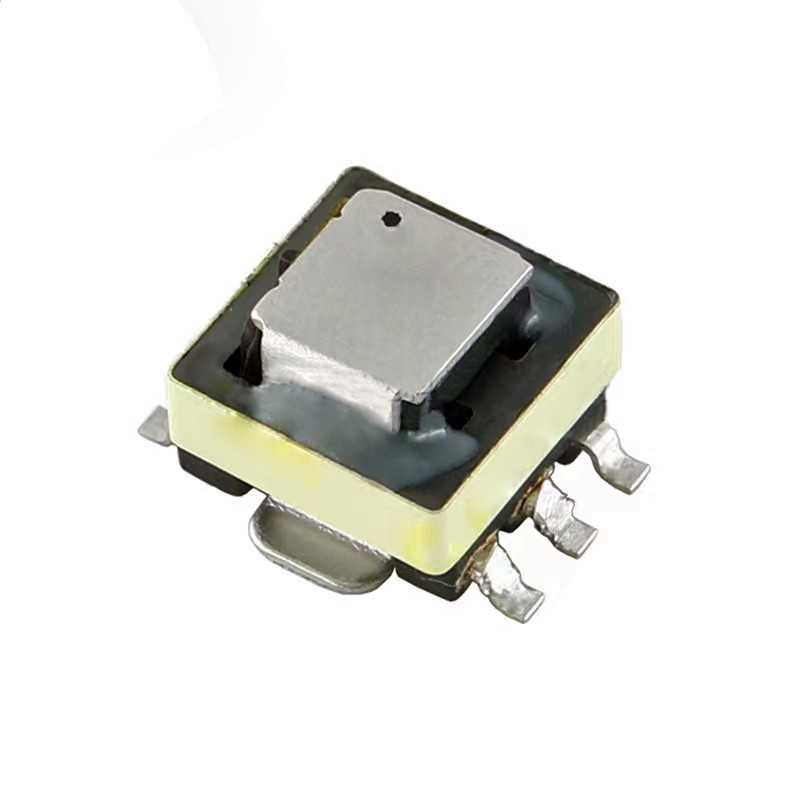

Máy biến áp cảm biến dòng điện EFD25 SMD Tần số cao

EE4.6 SMD Máy biến áp cảm biến dòng điện tần số cao, Máy biến dòng SMD

Tính năng:

• Tỷ lệ lượt đi: 1: 100 1: 150 1: 200 khả dụng
• Cảm biến hiện tại lên đến 50 Amps
• Được thiết kế để sử dụng lên đến 500KHz trở lên
• Điện trở chính rất thấp
• Máy biến dòng tần số cao cho ứng dụng SMPS
• Máy biến dòng ferit có độ thấm cao
• Máy biến dòng cấu hình thấp
• Máy biến dòng gắn PCB
• Máy biến áp hiệu suất tuyến tính đáng tin cậy

Các ứng dụng:

• Giám sát dòng điện xoay chiều liên tục trong nguồn điện ở chế độ chuyển mạch
• Bảo vệ quá tải và ngắn mạch
• Đo dòng điện trong động cơ kéo và hệ thống quản lý pin trên xe thông thường và xe xEV (EV, HEV, FCEV).
• Cũng có thể được sử dụng trong hệ thống điện 48 V.

Ghi chú:

• Dòng sơ cấp 50 A làm tăng nhiệt độ 40 ℃ từ môi trường xung quanh 25.Dòng điện cao hơn gây ra sự gia tăng nhiệt độ lớn hơn
• Nhiệt độ hoạt động: -55 ℃ đến 125 ℃
• Nhiệt độ bảo quản Thành phần: -40 ℃ đến + 105 ℃
• Đóng gói băng và cuộn: -40 ℃ đến + 80 ℃
• Mức độ nhạy cảm với độ ẩm (MSL) 1 (Tuổi thọ sàn không giới hạn ở <30deg / 85% độ ẩm tương đối)
• Điện cảm được đo giữa các chân thứ cấp ở 100kHz, 0,1 Vrms, 0 Adc
• Dải tần số: 50KHz đến 500KHz
• Điện cảm được đo ở 0Adc trên HP 4284A LCR Meter hoặc tương đương
• DCR được đo trên micro-ohmmeter Chroma 16502 hoặc tương đương

Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
