Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cung câp hiệu điện thê: | ± 12V ~ ± 15V (± 5%) | Xếp hạng đầu vào: | 100A, 125A, 200A |
|---|---|---|---|
| Xếp hạng đầu ra: | 100mA ± 0,5%, 125mA ± 0,5% | Lý thuyết: | Cảm biến hiện tại |
| Xếp hạng IP: | IP65 | Tuyến tính: | ≤ ± 0,2% FS |
| Điểm nổi bật: | hiệu ứng hội trường dựa trên cảm biến hiện tại,hiệu ứng hội trường cảm biến dòng tuyến tính |
||

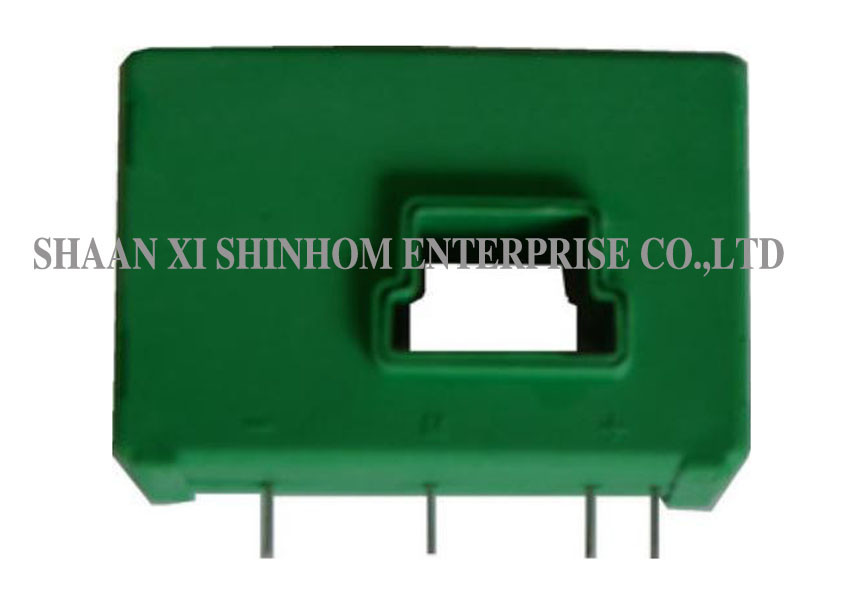

Dòng sản phẩm HBC-LAP hoàn toàn mới và hiệu ứng Hall ban đầu Cảm biến hiện tại Đầu dò hiện tại với dòng điện hoạt động từ 0 đến 200A
H BC- LAP Dòng cảm biến hiện tại với sự cách ly điện giữa mạch sơ cấp và thứ cấp. Nó cung cấp phép đo điện tử chính xác của dòng điện một chiều, AC hoặc xung.
| 1. Là dương khi Ip chảy theo hướng mũi tên. |
| 2. Nhiệt độ của dây dẫn chính không được vượt quá 100oC. |
| 3. Hiệu suất động được thử nghiệm với một thanh duy nhất lấp đầy lỗ chính. |
| 4. Vòng xoay chính trên đỉnh cảm biến để thực hiện ly hợp từ tốt nhất. |
Tính năng, đặc điểm:
Các ứng dụng:
SỐ LIỆU ĐIỆN:
| HBC100LAP | HBC125LAP | HBC200LAP | ||
| Xếp hạng hiện tại (IPN) | 100 | 125 | 200 | Một |
| Phạm vi đo (IP) | 0 ～ ± 200 | 0 ～ ± 200 | 0 ～ ± 300 | Một |
| Xếp hạng đầu ra hiện tại (ISN) | 100 ± 0,5% | 125 ± 0,5% | 100 ± 0,5% | mẹ |
| Điện áp cung cấp (± 5%) | ± 12 ～ ± 15 | V | ||
| Cung hiện tại mất | 16 (@ ± 15V) + IS | mẹ | ||
| Kiểm tra sức đề kháng | với ± 12V @ ± IPNmax | 14 (phút) 52 (tối đa) | 0 (phút) 26 (tối đa) | Ω |
| @ ± IPmax | 14 (phút) 17 (tối đa) | 0 (phút) 4 (tối đa) | Ω | |
| với ± 15V @ ± IPNmax | 40 (phút) 72 (tối đa) | 0 (phút) 56 (tối đa) | Ω | |
| @ ± IPmax @ ± 300Amax | 40 (phút) 40 (tối đa) | 0 (phút) 8 (tối đa) | Ω | |
| Tỉ lệ lần lượt | 1: 1000 | 1: 1000 | 1: 2000 | |
| Kháng chiến | 33 | 33 | 76 | Ω |
| Bù đắp hiện tại | ≤ ± 0,2 | mẹ | ||
| Offset hiện tại trôi | ≤ ± 0,5 | mẹ | ||
| Thời gian đáp ứng | ＜ 1 | Tổ ấm | ||
| Tuyến tính | ≤ ± 0,2 | % FS | ||
| Điện áp cách điện | 50 (60) HZ, 1 phút, 3 | KV | ||
| di / dt | 100 | A / s | ||
| Băng thông (-3dB) | DCio 100 | KHz | ||
| Nhiệt độ hoạt động | -40 + 85 | ℃ | ||
| Nhiệt độ lưu trữ | -40 + 105 | ℃ | ||
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
