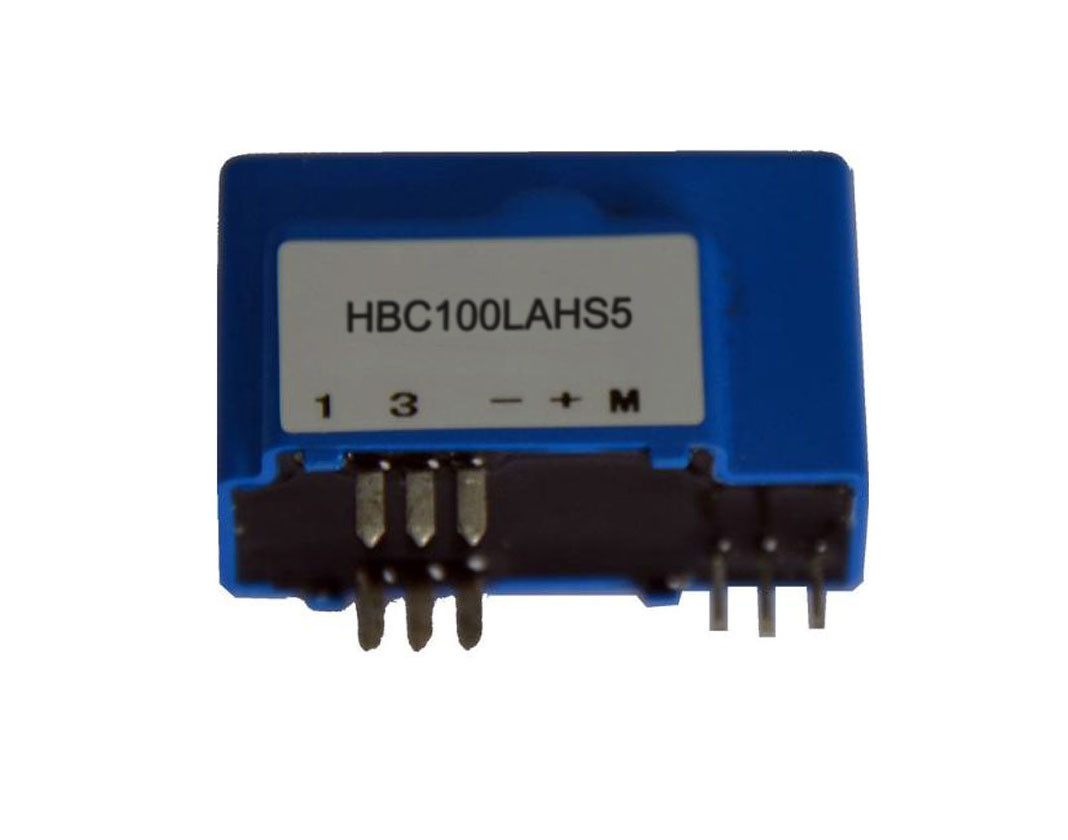

Cảm biến dòng H BC-100LAHS5 với cách ly điện giữa mạch sơ cấp và thứ cấp.
Cảm biến cung cấp phép đo điện tử chính xác của dòng điện một chiều, AC hoặc xung.
SỐ LIỆU ĐIỆN:
| HBC100LAHS5 | ||
| Dòng đầu vào định mức (Ipn) | 100 | Một |
| Kiểm tra phạm vi hiện tại (Ip) | ± 240 | Một |
| Tỷ lệ lần lượt (Np / Ns) | 1: 1200 | T |
| Điện áp đầu ra định mức | ± 0,625 ± 0,5% | V |
| Cung câp hiệu điện thê | + 5 ± 5% | V |
| Tiêu thụ hiện tại | 20+ Ip * (Np / Ns) | mẹ |
| Điện áp bù đắp | 2,5 ± 0,4% | V |
| Điện áp tham chiếu (VR) | 2,5 ± 0,5% | V |
| Điện áp tham chiếu ngoài | 2.0-2.8 | V |
| Offset điện áp trôi | ≤ ± 0,1 | mV / ℃ |
| Điện áp đầu ra | ≤ ± 0,05 | mV / ℃ |
| Độ tuyến tínhIp = 0- ± Ipn) | ≤ ± 0,2 | % FS |
| Lớp học | ≤ ± 1.0 | % |
| di / dt | 100 | A / NGÀY |
| Thời gian phản hồi (100A / cuộc, 10% 90%) | 1 | Mùi |
| Băng thông (-3db) | DC 100 | KHZ |
| Điện áp cách điện (50HZ, AC, 1 phút) | 5.0 | KV |
| Nhiệt độ hoạt động (TA) | -40 + 85 | ℃ |
| Nhiệt độ lưu trữ (TS) | -40 + 105 | ℃ |
| Tổng trọng lượng (M) | 22 | g |
Tính năng, đặc điểm:
Các ứng dụng:
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
