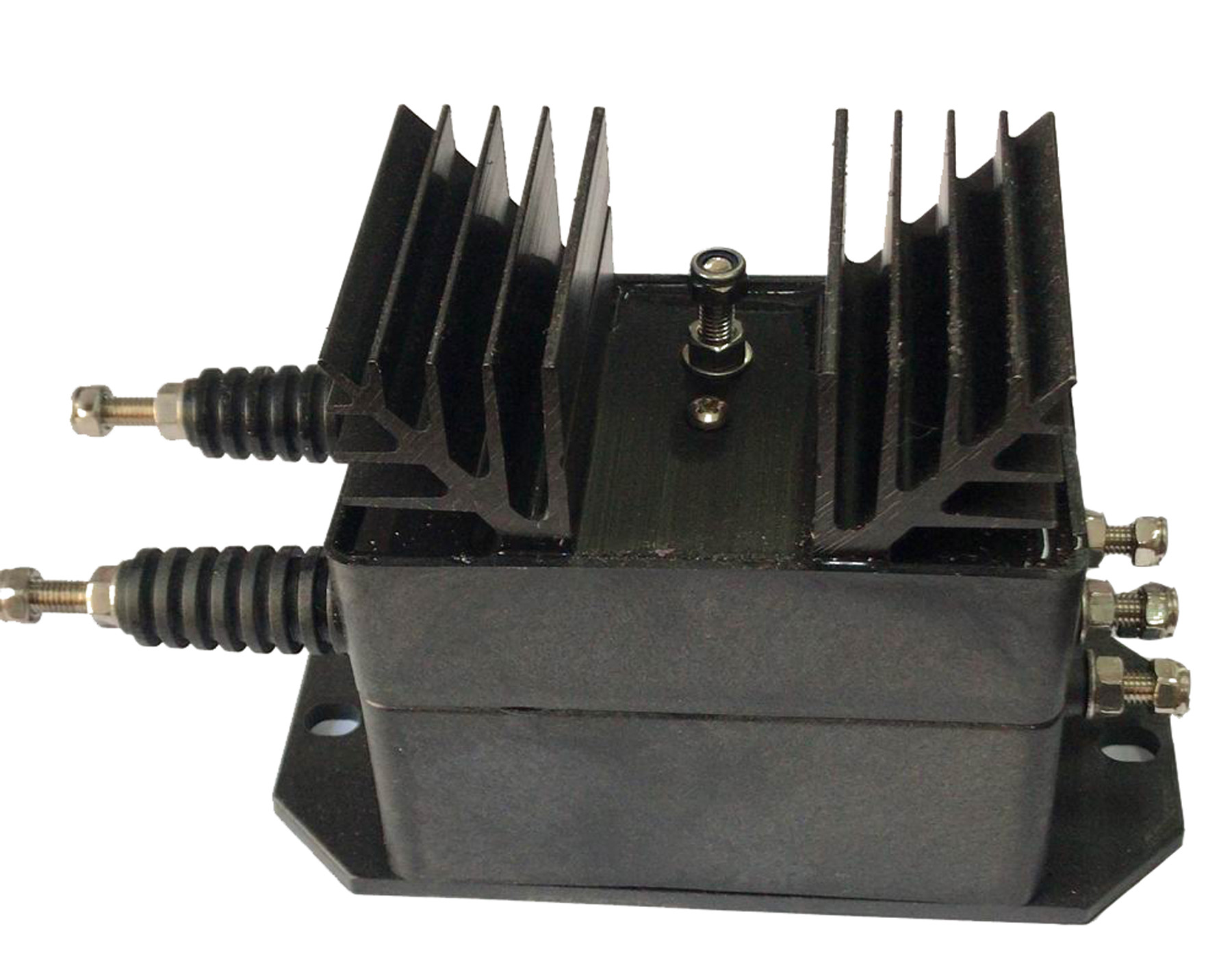

Bộ cảm biến dòng điện hiệu ứng Hall HBV-LV, đầu dò có độ chính xác cao với dòng điện hoạt động từ 0 đến 125A
HBV-LVcảm biến dòng điện nối tiếp là một thiết bị vòng hở dựa trên nguyên tắc đo của Hiệu ứng Hall, với sự cách ly điện giữa mạch sơ cấp và mạch thứ cấp.Nó cung cấp phép đo điện tử chính xác của dòng DC, AC.
Đặc trưng:
Các ứng dụng:
DỮ LIỆU ĐIỆN:
|
HBV 100LV |
HBV 200LV |
HBV 300LV |
HBV 500LV |
HBV 1000LV |
HBV 2000LV |
HBV 3000LV |
HBV 4000LV |
||
| Điện áp đầu vào định mức (VPN) | 100 | 200 | 300 | 500 | 1000 | 2000 | 3000 | 4000 | V |
| Dải điện áp thử nghiệm (VP) | 200 | 400 | 600 | 1000 | 2000 | 4000 | 6000 | 6000 | V |
| Công suất tiêu thụ đầu vào | 0,25 | 0,5 | 0,75 | 1,25 | 2,5 | 5.0 | 7,5 | 10 | W |
| Dòng đầu vào định mức (IP) | 2,5 | mA | |||||||
| Tỷ lệ quay vòng (NP / NS) | 20000: 1000 | T | |||||||
| Kháng cuộn dây Sec | 55 | Ω | |||||||
| Định mức đầu ra hiện tại | ＠ VP = ± VPN 50 ± 0,5% | mA | |||||||
| Kiểm tra sức đề kháng | ＠ ± 15V VPN 50 (tối thiểu) 200 (tối đa) | Ω | |||||||
| ＠ ± 15V 2XVPN 0 (tối thiểu) 100 (tối đa) | Ω | ||||||||
| ＠ ± 24V VPN 100 (tối thiểu) 330 (tối đa) | Ω | ||||||||
| ＠ ± 24V 2XVPN 100 (tối thiểu) 200 (tối đa) | Ω | ||||||||
| Cung cấp hiệu điện thế | ± 15 ± 5% ～ ± 24 ± 5% | V | |||||||
| Tiêu thụ hiện tại | 20+ IPX (NP / NS) | mA | |||||||
| Bù đắp hiện tại | ≤ ± 0,2 | mA | |||||||
| Bù đắp Drift hiện tại | ≤ ± 0,6 | mA | |||||||
| Tuyến tính | ≤ ± 0,25 | % FS | |||||||
| Thời gian đáp ứng | ≤200 | μS | |||||||
| Điện áp cách điện (50HZ, 1 phút) | 6 | KV | |||||||
| Nhiệt độ hoạt động | -25 ～ + 85 | ℃ | |||||||
| Nhiệt độ bảo quản | -40 ～ + 105 | ℃ | |||||||
| Trọng lượng thô | 850 | g | |||||||
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
