ứng dụng:Đo lường chính xác của hiện tại và sức mạnh
Làm nổi bật:
máy biến áp cuộn dây rogowski
,
máy biến dòng ct
Thông tin cơ bản
Nguồn gốc:Trung Quốc
Hàng hiệu:Shinhom
Chứng nhận:RoHS
Số mô hình:Dòng ACST-2
Thanh toán
chi tiết đóng gói:thùng carton
Thời gian giao hàng:4 ~ 8 tuần
Điều khoản thanh toán:T/T
Khả năng cung cấp:1000000 / THÁNG
Bộ sưu tập

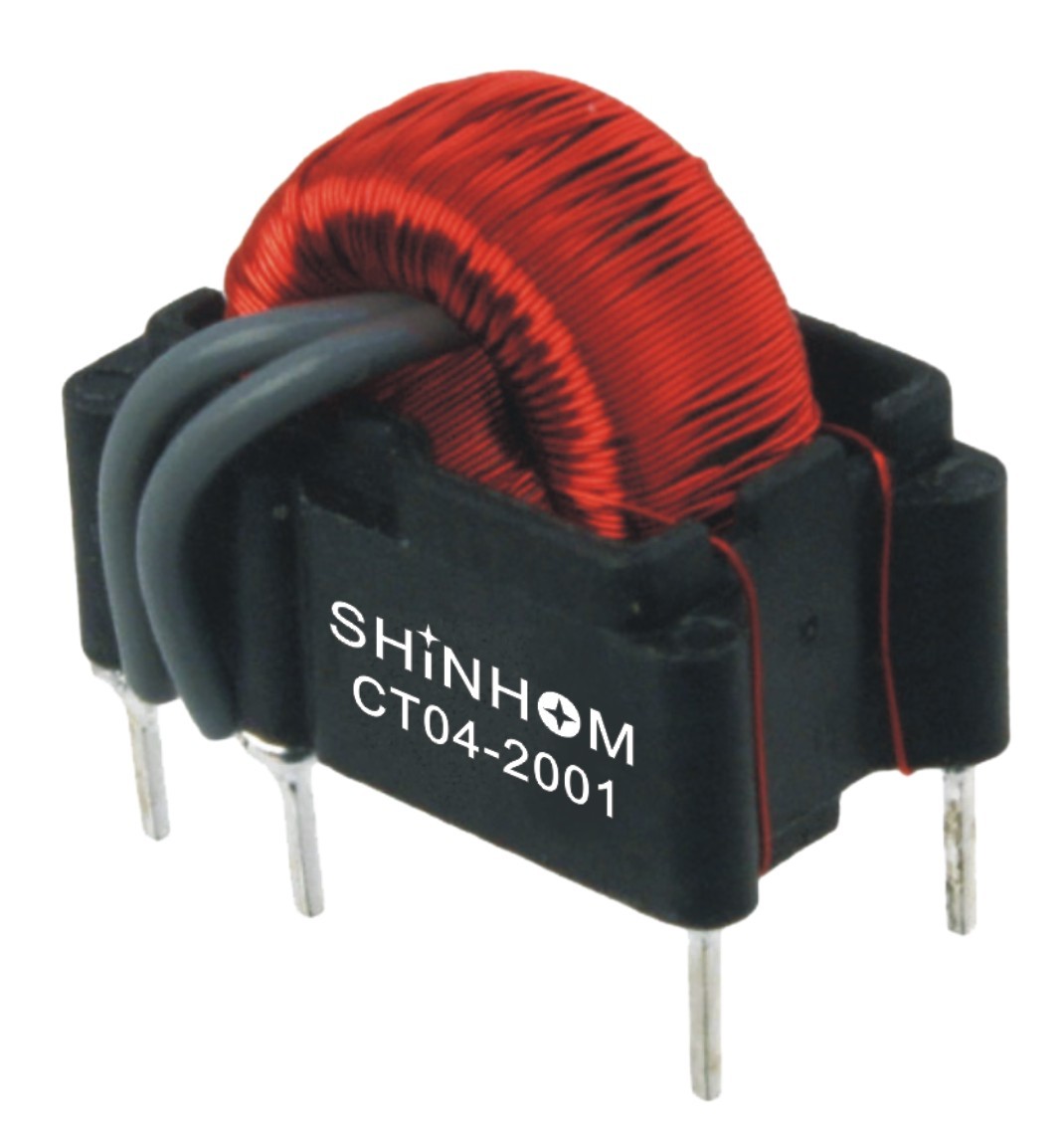

Máy biến áp gắn trên PCB có độ chính xác cao 15A Tối đa 10kHz đến 200kHz
Mô tả sản phẩm
ACST-2 Series PCB Máy biến dòng hiện tại có độ chính xác cao với phạm vi tối đa lên đến 15A
TÍNH NĂNG, ĐẶC ĐIỂM:
Đáp ứng yêu cầu cách điện theo tiêu chuẩn IEC950
Điện áp sự cố sơ cấp đến thứ cấp 3750Vrms
Dải tần từ 10kHz đến 200kHz
Phạm vi hiện tại: tối đa lên tới 15A
Tỷ lệ lần lượt: 1:50, 1: 100, 1: 200, 1: 300 khả dụng
Nhiệt độ hoạt động: -40 đến 85 ° C
THÔNG TIN KĨ THUẬT:
Các máy biến áp cảm giác hiện tại này có cuộn sơ cấp 1 lượt, vòng thứ cấp (Ns) như được chỉ ra trong bảng và hệ thống cách điện 130oC.
Các giá trị tham chiếu dành cho hoạt động đơn cực, 50kHz, hệ số nhiệm vụ 40% và tăng nhiệt độ ước tính 55oC.
Dòng cảm giác cực đại có thể sử dụng tối đa (IPK) kết thúc khi tăng nhiệt độ hoặc bão hòa lõi, cần được đánh giá cho các điều kiện vận hành.
Các máy biến áp Sense hiện tại được khuyến nghị cho các ứng dụng cung cấp năng lượng chuyển đổi, đơn cực hoặc lưỡng cực, hoạt động ở tần số từ 10kHz đến 200kHz.
Hệ số tỷ lệ (KVI) tỷ lệ thuận với điện trở kết thúc (RT) và kết quả là 1 volt / amp khi RT = NS.
Độ tự cảm thứ cấp (Ls) được đo ở 15kHz và 0,5V đối với ACST-2050,1V đối với ACST-2100, 2V đối với ACST-2200 và 3V đối với ACST-2300.
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
