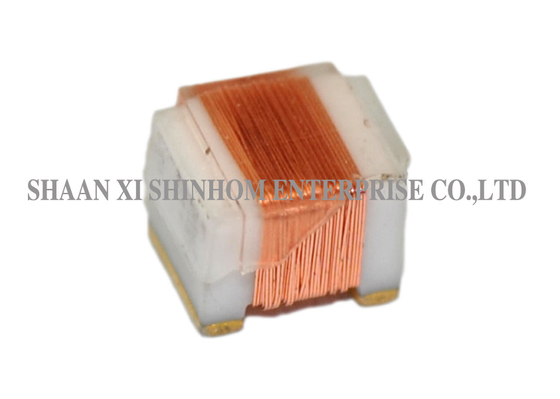

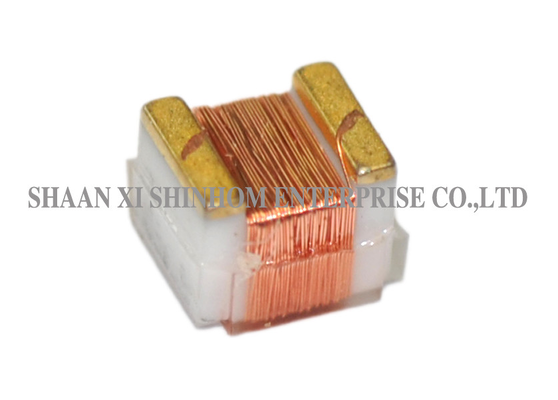

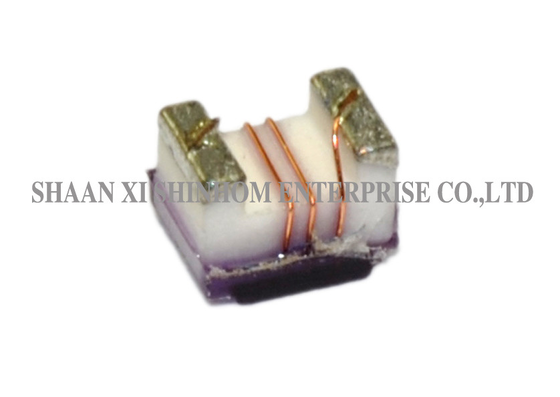

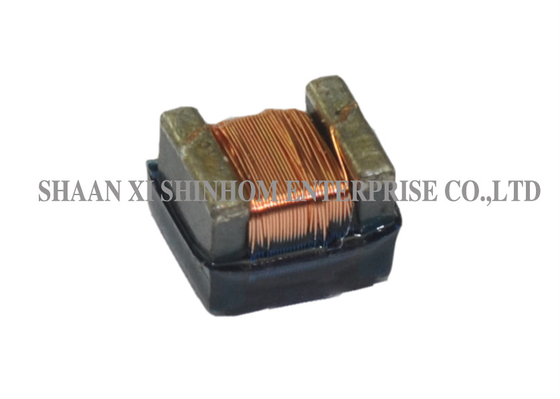

CácDòng AISCMáy cảm ứng gốm cuộn dây SMD có thiết kế tần số cao và cấu trúc cuộn dây, cung cấp yếu tố Q cao và đặc điểm tần số tự cộng hưởng cao,đảm bảo hiệu suất truyền tín hiệu xuất sắc trong các mạch tần số caoSản phẩm cung cấp một lõi gốm theo tiêu chuẩn, với lõi ferrite tùy chọn, phù hợp với các yêu cầu tần số và độ thấm khác nhau.Độ tin cậy cao và ổn định nhiệt tuyệt vời đảm bảo hoạt động ổn định lâu dài trong nhiều điều kiện khác nhau. Nhiều kích thước tiêu chuẩn từ 0402 đến 1812 có sẵn để đáp ứng các yêu cầu bố trí PCB khác nhau. Nó được sử dụng rộng rãi trong modem, thiết bị không dây di động, điện thoại không dây, hệ thống định vị GPS,và hệ thống viễn thông.
Đặc điểm:
Ứng dụng:
Thông tin kỹ thuật:
| Kích thước | Phạm vi cảm ứng | Kích thước ((mm) L*W*H |
| 0402 |
1nH đến 400nH ((Trọng lượng gốm) |
1.2*0.6*0.6 |
| 0603 | 1.6nH đến 390nH ((Cơ gốm) | 1.68*1.0*0.85 |
| 0805 | 2.2nH đến 6.8uH ((Cơ gốm) | 2.2*1.6*1.3 |
| 1008 | 3.9nH đến 200nH ((Cơ gốm) | 2.65*2.6*2.0 |
| 1210 | 3.9nH đến 8.6uH ((Cơ gốm) | 3.35*2.7*2.1 |
| 1210F | 1.2uH đến 470uH ((Ferrite core) | 3.35*2.7*2.1 |
| 1812F |
1.0uH đến 1000uH ((Ferrite core) |
4.56*3.25*3.0 |
Lưu ý: Kích thước sản phẩm và độ hấp dẫn có thể được tùy chỉnh
Câu hỏi thường gặp
Hỏi: Làm thế nào để chọn giữa lõi gốm và lõi ferrite?
A: Các lõi gốmcung cấp yếu tố Q cao hơn và đặc điểm tần số cao tốt hơn, phù hợp với băng tần RF và vi sóng.Các lõi Ferritecó độ thấm từ cao hơn, cho phép các giá trị cảm ứng lớn hơn trong cùng khối lượng, phù hợp với các ứng dụng tần số thấp hơn hoặc các ứng dụng yêu cầu các giá trị cảm ứng cao hơn.Ceramic là cấu hình tiêu chuẩn, trong khi ferrite là một lựa chọn tùy chọn.
Q: Những lợi ích của yếu tố Q cao cho thiết kế mạch là gì?
A:Nhân tố Q cao có nghĩa là mất năng lượng thấp hơn và chọn lọc tần số tốt hơn ở tần số cụ thể.cải thiện độ từ chối bộ lọc ngoài dải, và tăng cường sự ổn định tần số dao động.
Q: Những kích thước gói có sẵn cho loạt này?
A:Sáu kích thước tiêu chuẩn có sẵn:0402, 0603, 0805, 1008, 1210, và 1812Chúng có thể được lựa chọn linh hoạt dựa trên không gian PCB và yêu cầu cảm ứng.
Hỏi: Những lợi thế của cấu trúc dây cuộn so với cấu trúc nhiều lớp là gì?
A:Cấu trúc cuộn dây cung cấp yếu tố Q cao hơn và công suất dòng điện cao hơn ở tần số cao, đặc biệt phù hợp với các ứng dụng tần số cao đòi hỏi yếu tố Q cao và dòng điện cao,chẳng hạn như RF front-ends và bộ khuếch đại điện.
