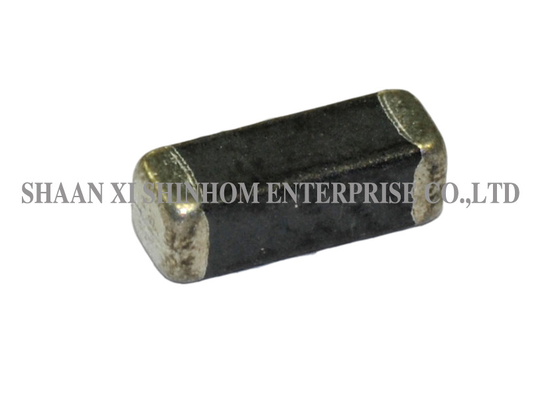

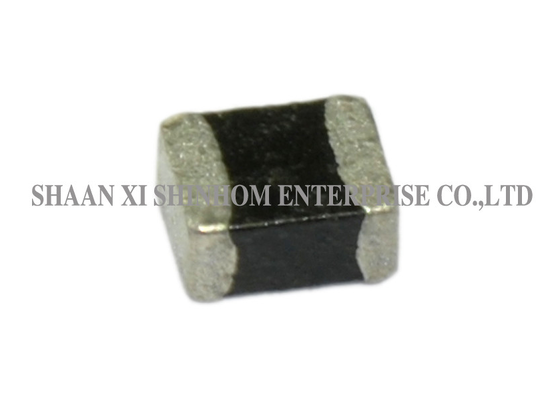

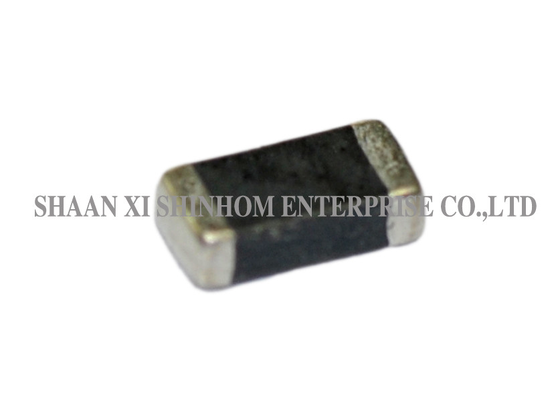

AIML0603 Series Multilayer Chip Inductor Low DCR cho thiết bị truyền thông và điện tử di động

Cuộn cảm chip dòng AIML0603

Dòng AIML0603 là cuộn cảm chip đa lớp có thiết kế mạch từ kín giúp ngăn chặn hiệu quả hiện tượng xuyên âm. Sản phẩm có DCR thấp và độ tin cậy cao, đảm bảo tính toàn vẹn của tín hiệu trong các mạch tần số cao. Sản phẩm có khả năng hàn tuyệt vời và phù hợp với quy trình gắn kết mật độ cao và hàn lại. Có nhiều kích thước tiêu chuẩn từ 0402 đến 1210 để đáp ứng các yêu cầu bố trí PCB khác nhau. Sản phẩm được sử dụng rộng rãi trong máy tính cá nhân, thiết bị di động, thiết bị lưu trữ, thiết bị y tế, thiết bị đo lường và kiểm tra, máy in, bộ điều khiển tự động hóa, bộ chuyển đổi, và thiết bị truyền thông.

Đặc điểm

• Độ tin cậy cao
• Kích thước 0402 / 0603 / 0805 / 1206 / 1210
• Mạch từ kín
• Tránh xuyên âm
• Khả năng hàn tuyệt vời
• Biện pháp đối phó để tuân thủ FCC, VDE, CSA, VCCI và CE
• Mạch từ kín tránh xuyên âm
• Thích hợp cho lắp đặt mật độ cao và hàn lại

Ứng dụng

1. Máy tính cá nhân
2. Thiết bị di động
3. CD-ROM, Ổ cứng, Modem, Máy in
4. DSC, DVC, PDA, DVD và HDD
5. Thiết bị y tế
6. Thiết bị kiểm tra/đo lường
7. Thiết bị máy in
8. Bộ điều khiển thiết bị tự động
9. Bộ chuyển đổi
10. Thiết bị truyền thông, Điện thoại di động, GPS, PDA

Thông tin kỹ thuật

1. Kiểm tra: (Tương đương chấp nhận được) Độ tự cảm & Q-HP4195A+HP41951
2. DCR: VOAC-7412
3. SRF: HP8753C
4. Khả năng hàn: 75% đầu cuối
5. điện cực sẽ được bao phủ Làm nóng trước: @ 180°C ± 5°C trong 2-3 phút Nhiệt độ hàn: 230°C trong 4 giây ± 1 giây Chất trợ hàn: Nhúng vào dung dịch metanol có nhựa thông trong 3 đến 5 giây.
6. IDC: Dòng điện DC mà tại đó giá trị L ban đầu giảm 5% khi có thiên vị DC hoặc giá trị dòng điện mà tại đó nhiệt độ của phần tử tăng 20°C
7. Nhiệt độ hoạt động: -40°C đến +100°C

Lưu ý: Kích thước sản phẩm và độ tự cảm có thể được tùy chỉnh

Câu hỏi thường gặp

Q: Có những kích thước gói nào cho dòng sản phẩm này?

A: Có năm kích thước tiêu chuẩn: 0402, 0603, 0805, 1206 và 1210. Chúng có thể được lựa chọn linh hoạt dựa trên không gian PCB và yêu cầu về độ tự cảm.

Q: Sản phẩm này có phù hợp để hàn lại không?

A: Có. Sản phẩm này phù hợp để hàn lại với khả năng hàn tuyệt vời, làm cho nó phù hợp với các dây chuyền sản xuất SMT tự động và lắp đặt mật độ cao.

Q: Làm thế nào để đăng ký mẫu? Thời gian giao hàng là bao lâu?

A: Bạn có thể gửi đơn đăng ký mẫu qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và mẫu mục tiêu của bạn (bao gồm kích thước và giá trị độ tự cảm). Mẫu miễn phí và sẽ được gửi đi trong vòng 3-5 ngày làm việc. Thời gian giao hàng cho đơn hàng số lượng lớn thường là 2-8 tuần.
