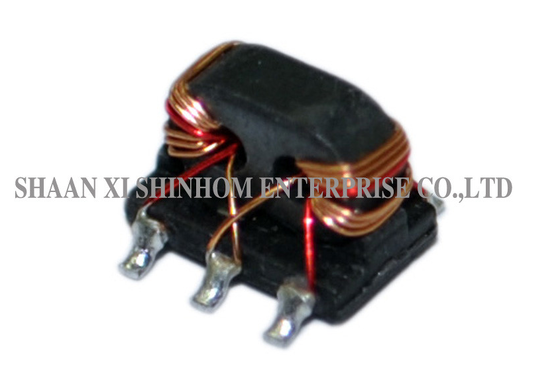

Dòng biến áp RF balun SMDsử dụng quy trình quấn dây bifilar với dây đồng tráng men, mang lại độ ổn định cao và thiết kế mỏng. Nó phù hợp cho việc đặt SMT tự động. Có nhiều loại biến áp balun khác nhau, phù hợp cho bộ trộn cân bằng kép, bộ ghép nối, biến áp phối hợp trở kháng băng rộng, mạng kết hợp và chia công suất, bộ ghép nối định hướng và modem cáp trong các ứng dụng RF. Cuộn dây đồng tráng men đảm bảo hiệu suất RF tuyệt vời và độ tin cậy lâu dài. Nó được sử dụng rộng rãi trong truyền thông không dây, các bộ tiền khuếch đại RF, kiểm tra và đo lường, và thiết bị mạng băng rộng.Đặc điểm
| Giá trị | Tần số |
|---|---|
| 5-1500MHz | Suy hao đường chính |
| 1.7dB Tối đa (0.8dB Điển hình) | Ghép nối |
| 16.0±0.8dB | Suy hao phản xạ đầu vào |
| 16.0dB Tối thiểu (23dB Điển hình) | Suy hao phản xạ đầu ra |
| 16.0dB Tối thiểu (25dB Điển hình) | Suy hao phản xạ ghép nối |
| 16.0dB Tối thiểu (22dB Điển hình) | Cách ly |
| 20.0dB Tối thiểu (30dB Điển hình) | Nhiệt độ hoạt động |
| -40°C đến 85°C | Nhiệt độ lưu trữ |
| -55°C đến 100°C | Câu hỏi thường gặp |
A:
Dây đồng tráng men có lớp men cách điện trên bề mặt, đảm bảo cách điện giữa các cuộn dây. Nó cho phép quấn chặt mà không có nguy cơ chập mạch, đồng thời cung cấp đặc tính tần số cao và khả năng chịu nhiệt tốt.H: Ưu điểm của quy trình quấn dây bifilar là gì?
A:
Dây đồng tráng men có lớp men cách điện trên bề mặt, đảm bảo cách điện giữa các cuộn dây. Nó cho phép quấn chặt mà không có nguy cơ chập mạch, đồng thời cung cấp đặc tính tần số cao và khả năng chịu nhiệt tốt.H: Ưu điểm của dây đồng tráng men so với dây đồng thông thường là gì?
A:
Dây đồng tráng men có lớp men cách điện trên bề mặt, đảm bảo cách điện giữa các cuộn dây. Nó cho phép quấn chặt mà không có nguy cơ chập mạch, đồng thời cung cấp đặc tính tần số cao và khả năng chịu nhiệt tốt.
