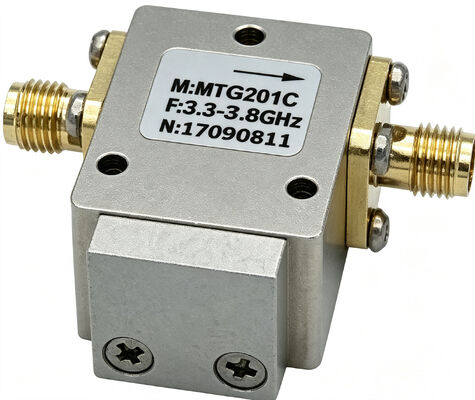

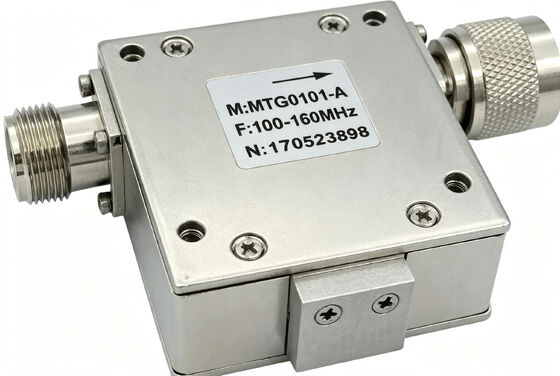

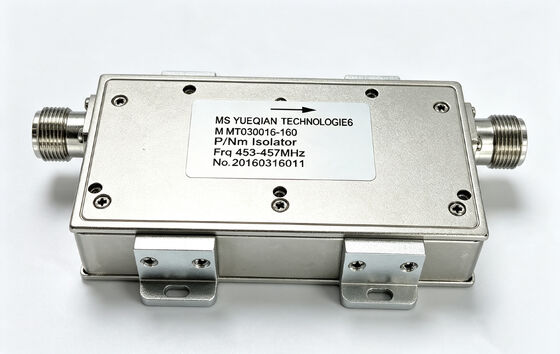

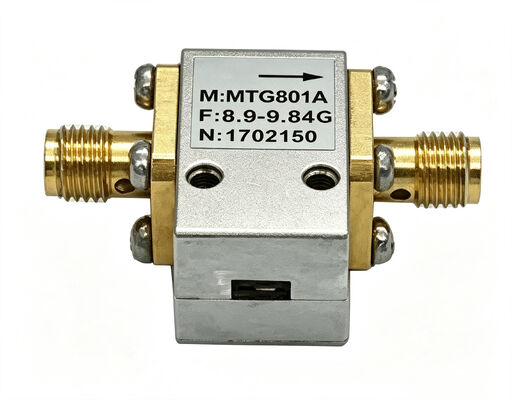

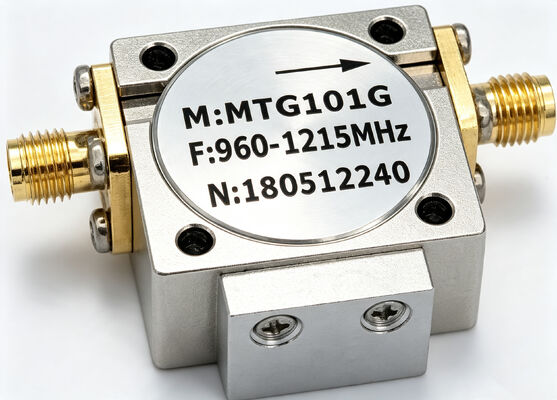

Bộ cách ly và bộ định hướng RF bao phủ dải tần rộng từ 0,1 GHz đến 40 GHz. Nó sử dụng vật liệu ferrite và thiết kế cấu trúc microstrip / waveguide / đồng trục. Nó cung cấp tổn hao chèn thấp (chỉ từ 0,2 dB), cách ly cao (lên đến 23 dB) và VSWR tuyệt vời (chỉ từ 1,15). Các sản phẩm cung cấp khả năng xử lý công suất cao (công suất trung bình lên đến 2000W, công suất đỉnh lên đến 10000W). Chúng tương thích với nhiều giao diện đầu nối RF, bao gồm SMA, N, L29 và 2,92 mm. Chúng được sử dụng rộng rãi trong các trạm gốc truyền thông không dây, hệ thống radar, thiết bị kiểm tra và đo lường, truyền thông vệ tinh và truyền thông 5G.
| Loạt | Dải tần (GHz) | Băng thông | Tổn hao chèn (dB) | Cách ly (dB) | VSWR | Công suất (W) | Loại đầu nối |
|---|---|---|---|---|---|---|---|
| MTG0101F | 0,1-0,34 | 10-200 MHz | 0,3-0,4 | 20-23 | 1,20-1,25 | 60-400 | SMA/N |
| MTG0301A | 0,2-1,4 | 10-1000 MHz | 0,3-0,5 | 18-23 | 1,20-1,30 | 100-200 | SMA/N |
| MTG0401B | 0,25-0,62 | 10-200 MHz | 0,3-0,4 | 20-25 | 1,15-1,25 | 150-200 | SMA/N |
| MTG0701B2 | 0,5-2,7 | Toàn dải | 0,3-0,5 | 16-20 | 1,20-1,40 | 100-300 | SMA/N |
| MTG101B | 0,8-3,8 | 70-400 MHz | 0,3-0,5 | 18-25 | 1,20-1,30 | 100-200 | SMA/N |
| MTG201F | 1,8-3,5 | 200-400 MHz | 0,3-0,4 | 20-23 | 1,20-1,30 | 30-60 | SMA |
| MTG401 | 3,3-8,0 | 200-1000 MHz | 0,2-0,4 | 23-25 | 1,20 | 20-50 | SMA |
| MTG501S | 3,5-8,0 | 200-1000 MHz | 0,5 | 20 | 1,20 | 20-40 | SMA |
| MTG801F | 5,6-22 | Toàn dải | 0,4-0,6 | 18-20 | 1,25-1,30 | 10-20 | SMA/2,92 mm |
| MTG2030A | 18-36 | 4000 MHz | 0,6 | 18 | 1,30 | 10-20 | 2,92 mm |
Hỏi: Sự khác biệt giữa bộ cách ly và bộ định hướng là gì?
A: Bộ cách ly là thiết bị ba cổng với một cổng được kết nối với tải phù hợp. Tín hiệu chỉ có thể truyền theo một hướng. Nó được sử dụng để bảo vệ nguồn tín hiệu khỏi hư hỏng do công suất phản xạ. Bộ định hướng là thiết bị ba cổng nơi tín hiệu truyền tuần tự theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ (1→2→3→1). Nó có thể được sử dụng cho các ứng dụng như ăng-ten phát/thu dùng chung. Cả hai thiết bị đều hoạt động dựa trên đặc tính không thuận nghịch của vật liệu ferrite.
Hỏi: Làm thế nào để chọn dải tần cho bộ cách ly/bộ định hướng?
A: Việc lựa chọn nên dựa trên tần số hoạt động của hệ thống. Dòng sản phẩm bao phủ dải tần 0,1-40 GHz, có sẵn cả loại băng hẹp (băng thông 10-200 MHz) và loại băng rộng/toàn dải. Các mẫu băng hẹp cung cấp tổn hao chèn thấp hơn và cách ly cao hơn. Các mẫu băng rộng bao phủ dải tần rộng hơn với lựa chọn linh hoạt hơn. Chúng tôi khuyên bạn nên chọn dựa trên dải tần hoạt động thực tế và yêu cầu băng thông của hệ thống của bạn.
Hỏi: Tổn hao chèn và cách ly ảnh hưởng đến hệ thống như thế nào?
A: Tổn hao chèn đề cập đến tổn thất công suất khi tín hiệu đi qua thiết bị. Giá trị càng thấp càng tốt (giá trị điển hình 0,2-0,6 dB). Nó ảnh hưởng trực tiếp đến độ lợi của hệ thống và mức tiêu thụ điện năng. Cách ly đề cập đến sự suy hao của tín hiệu ngược. Giá trị càng cao càng tốt (giá trị điển hình 18-23 dB). Nó ảnh hưởng trực tiếp đến mức độ bảo vệ của nguồn tín hiệu và hiệu quả của việc cách ly phát/thu.
Hỏi: Bộ cách ly/bộ định hướng công suất cao có thể xử lý bao nhiêu công suất?

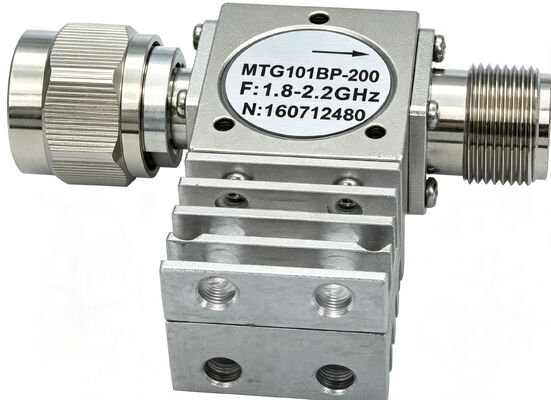

A: Dòng sản phẩm này cung cấp các mẫu công suất cao với công suất trung bình lên đến 2000W và công suất đỉnh lên đến 10000W (trong điều kiện xung). Khả năng xử lý công suất cụ thể phụ thuộc vào tần số, băng thông, loại đầu nối và điều kiện tản nhiệt. Các mẫu công suất cao thường sử dụng đầu nối loại N hoặc L29 và được trang bị bộ tản nhiệt.
