HQ1108 Series Dòng điện cao hiện tại Thành phần điện tử nhỏ

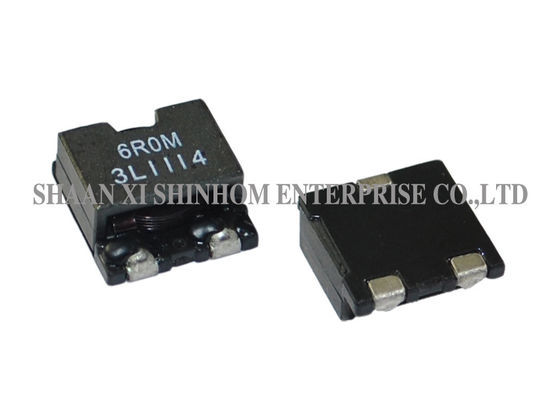

Dòng điện cảm ứng dòng cao HQ1108, linh kiện điện tử mini Tùy chỉnh, lõi sắt được bảo vệ, 2.25uH 50A

TÍNH NĂNG, ĐẶC ĐIỂM:
DCR / LowestH thấp nhất
Chiều cao: tối đa 8 mm
Dấu chân: Tối đa 15,5mm x 11mm
Xếp hạng hiện tại: lên tới 50Apk
Phạm vi tự cảm: 0,14 tuổiH đến 2,25
Xử lý gai cao thoáng qua mà không bão hòa
Tiếng ồn cực thấp, do cấu trúc hỗn hợp
Tuân thủ chỉ thị RoHS 2002/95 / EC

ỨNG DỤNG:

• Các ứng dụng PDA / notebook / máy tính để bàn / máy chủ
• Bộ chuyển đổi POL hiện tại cao
• Cấu hình thấp, nguồn điện cao
• Thiết bị chạy bằng pin
• Bộ chuyển đổi DC / DC trong hệ thống điện phân tán
• Bộ chuyển đổi DC / DC cho Mảng cổng lập trình trường (FPGA)

GHI CHÚ : .

• Tần suất kiểm tra: 100KHz / 0.1Vdc
• Dụng cụ thử nghiệm: L: HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER / Rdc: CH16502, Agilent33420A MICRO OHMMETER.
• Dòng điện định mức nhiệt (Irms) sẽ làm cho nhiệt độ cuộn dây tăng xấp xỉ, △ T = 40oC mà không mất lõi.
• Dòng bão hòa (Isat) sẽ khiến L0 giảm khoảng 10%
• Nhiệt độ phần (môi trường xung quanh + tăng nhiệt độ) không được vượt quá 125oC trong điều kiện vận hành trong trường hợp xấu nhất. Thiết kế mạch, thành phần, kích thước và độ dày vết PCB, luồng không khí và các điều khoản làm mát khác đều ảnh hưởng đến nhiệt độ bộ phận. Nhiệt độ một phần nên được xác minh trong ứng dụng cuối.
• Nhiệt độ hoạt động: -40oC - + 105oC.
• Nhiệt độ lưu trữ: -40oC - + 105oC.

Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh.
