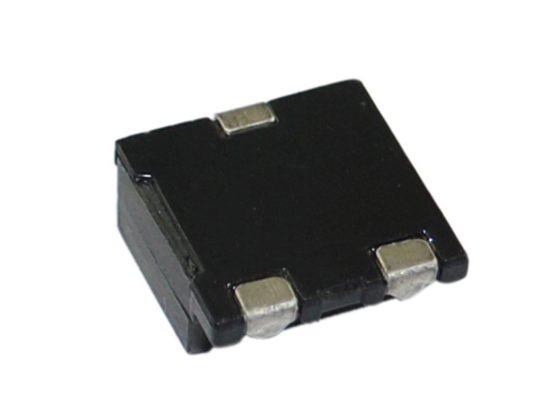

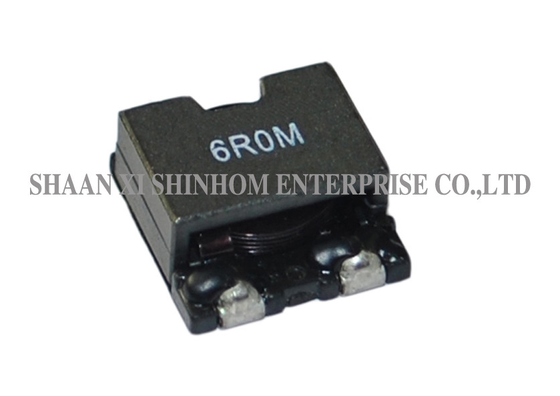

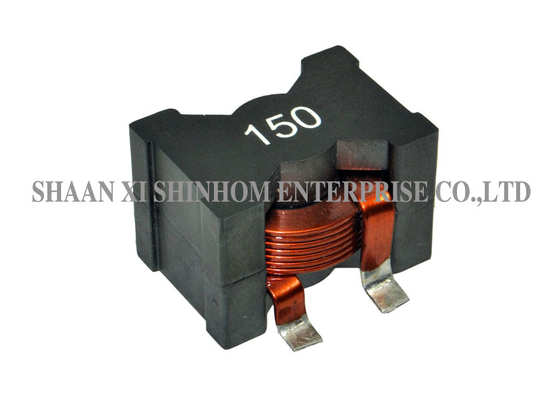

Dây phẳng dòng điện cao CEP104-125HT cho hệ thống truyền thông và nguồn điện ô tô

Cuộn cảm nguồn dòng cao dòng CEP104/105/124/125HT

Quy trìnhcuộn cảm nguồn SMD có vỏ bọc dòng CEP104/105/124/125HTcóthiết kế tần số caovàquy trình quấn dây dẹt, cung cấpcấu trúc có vỏ bọcDCR thấp hơngói cấu hình thấptản nhiệt tốt hơnDCR thấp, với dung lượng dòng cực cao lên đến28AQuy trìnhquấn dây dẹtcung cấp khả năng mang dòng mạnh hơn và tổn hao công suất thấp hơn. Độ ổn định nhiệt tuyệt vờiđảm bảo hoạt động đáng tin cậy trong thời gian dài trong các điều kiện làm việc khác nhau.Nó được sử dụng rộng rãi trongbộ chuyển đổi DC-DC cho máy tính xách tay,DCR thấp hơn,DCR thấp hơn,DCR thấp hơn,DCR thấp hơn,DCR thấp hơn, vàtản nhiệt tốt hơn. Đây là lựa chọn lý tưởng cho các thiết kế nguồn có dòng điện cao và mật độ cao.TÍNH NĂNG:

Thiết kế tần số cao

• Cấu trúc có vỏ bọc
• Sử dụng dây dẹt
• Độ ổn định nhiệt tuyệt vời
• Cấu hình thấp, DCR thấp.
• Dòng siêu lớn lên đến 28A
• Có sẵn cuộn cảm tùy chỉnh
• ỨNG DỤNG:

Máy tính xách tay, Bộ chuyển đổi DC/DC

• Hệ thống truyền thông
• Nguồn cung cấp hệ thống ô tô
• Truyền hình LCD PDP
• Hệ thống mạng
• Thiết bị ngoại vi máy tính
• Nguồn CPU
• GHI CHÚ:

Kiểm tra điện cảm: HP4284A, 100kHz/1V hoặc tương đương

• RDC: Máy đo miliohm QuadTech 1880
• Dòng Isat Giảm L 65% điển hình ở IDC so với giá trị ban đầu
• Dòng Irms Tăng nhiệt độ Tối đa 40°C Nhiệt độ môi trường xung quanh tham chiếu
• Khả năng hàn: 75% dây dẫn phải được phủ
• Phương pháp hàn: Sóng, Reflow
• Nhiệt độ hoạt động: -40°C đến +105°C
• Nhiệt độ lưu trữ: -55°C đến +125°C
• Độ bền uốn đầu cuối: 24,5N Tối thiểu
• Khả năng chống ẩm: ΔL/L≤±10% ΔQ/Q≤±25%
• Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh.

Câu hỏi thường gặp

H: Ưu điểm của quấn dây dẹt so với dây tròn truyền thống là gì?

A: Dây dẹt có diện tích bề mặt lớn hơn, mang lại

dung lượng dòng điện cao hơn,DCR thấp hơn, vàtản nhiệt tốt hơn. Trong các ứng dụng dòng điện cao, cuộn cảm dây dẹt giúp giảm hiệu quả tổn hao công suất và tổn hao hiệu ứng bề mặt, cải thiện hiệu suất tổng thể, đặc biệt phù hợp với các ứng dụng dòng điện cao lên đến mức 28A.H: Ưu điểm của cấu trúc có vỏ bọc là gì?

A: Cấu trúc có vỏ bọc sử dụng thiết kế mạch từ kín để giới hạn từ thông bên trong lõi. Nó giúp giảm hiệu quả từ thông rò rỉ và nhiễu điện từ đến các mạch nhạy cảm gần đó, cải thiện hiệu suất EMC của hệ thống.

H: Ý nghĩa của độ ổn định nhiệt tuyệt vời là gì?

A: Độ ổn định nhiệt tuyệt vời đảm bảo cuộn cảm duy trì hiệu suất điện ổn định trên một phạm vi nhiệt độ rộng, làm cho nó phù hợp với các ứng dụng có biến động nhiệt độ lớn như thiết bị điện tử ô tô và thiết bị truyền thông, cải thiện độ tin cậy của hệ thống.

H: Làm thế nào để đăng ký mẫu? Thời gian giao hàng là bao lâu?

A: Bạn có thể gửi đơn đăng ký mẫu qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và mẫu mục tiêu của bạn. Mẫu

miễn phívà sẽ được vận chuyển trong vòng3-5 ngày làm việc. Thời gian giao hàng cho đơn hàng số lượng lớn thường là2-8 tuần.
