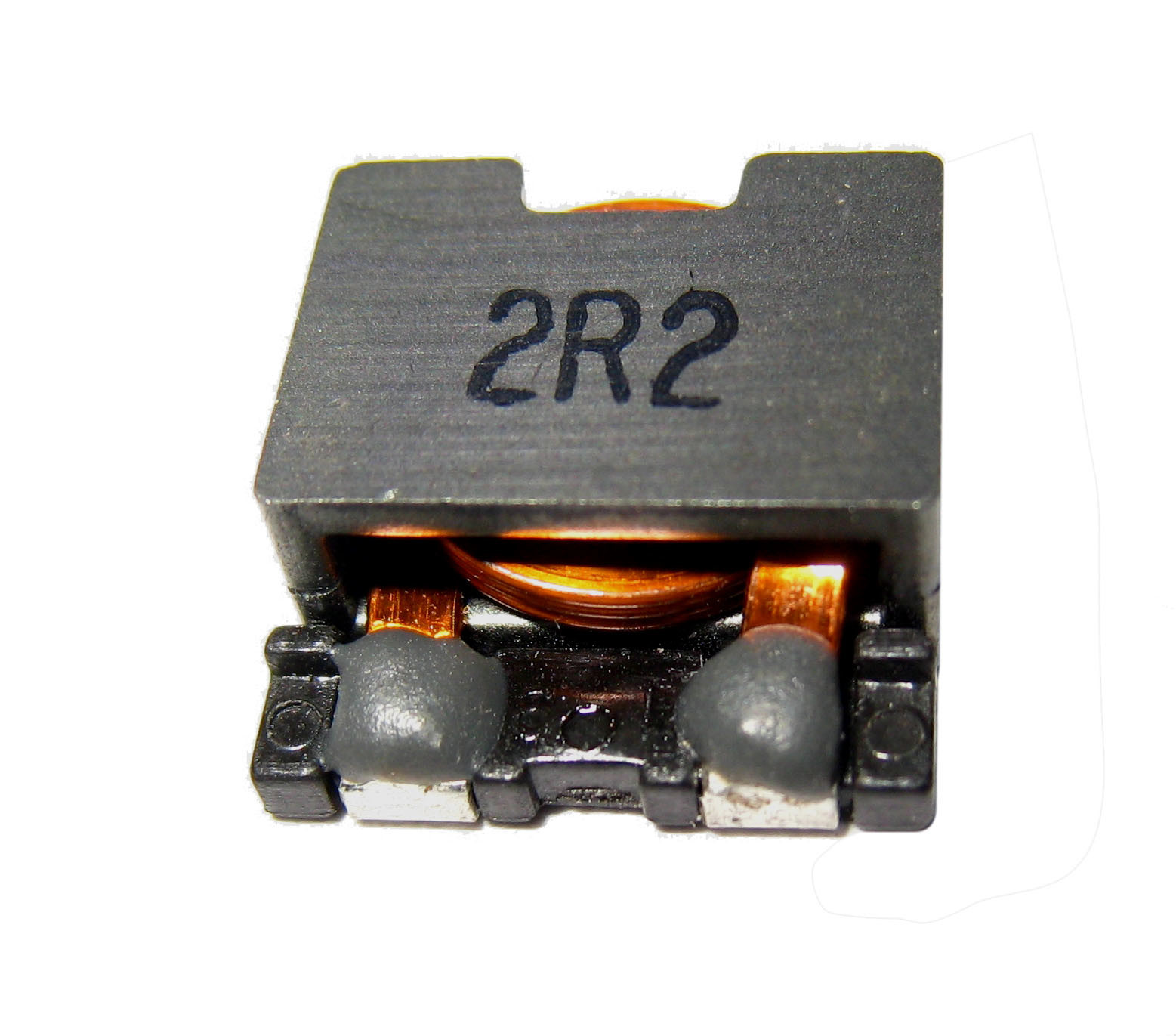

Cuộn cảm dòng điện cao SMD, dây phẳng, cuộn dây đơn, cuộn cảm DCR thấp

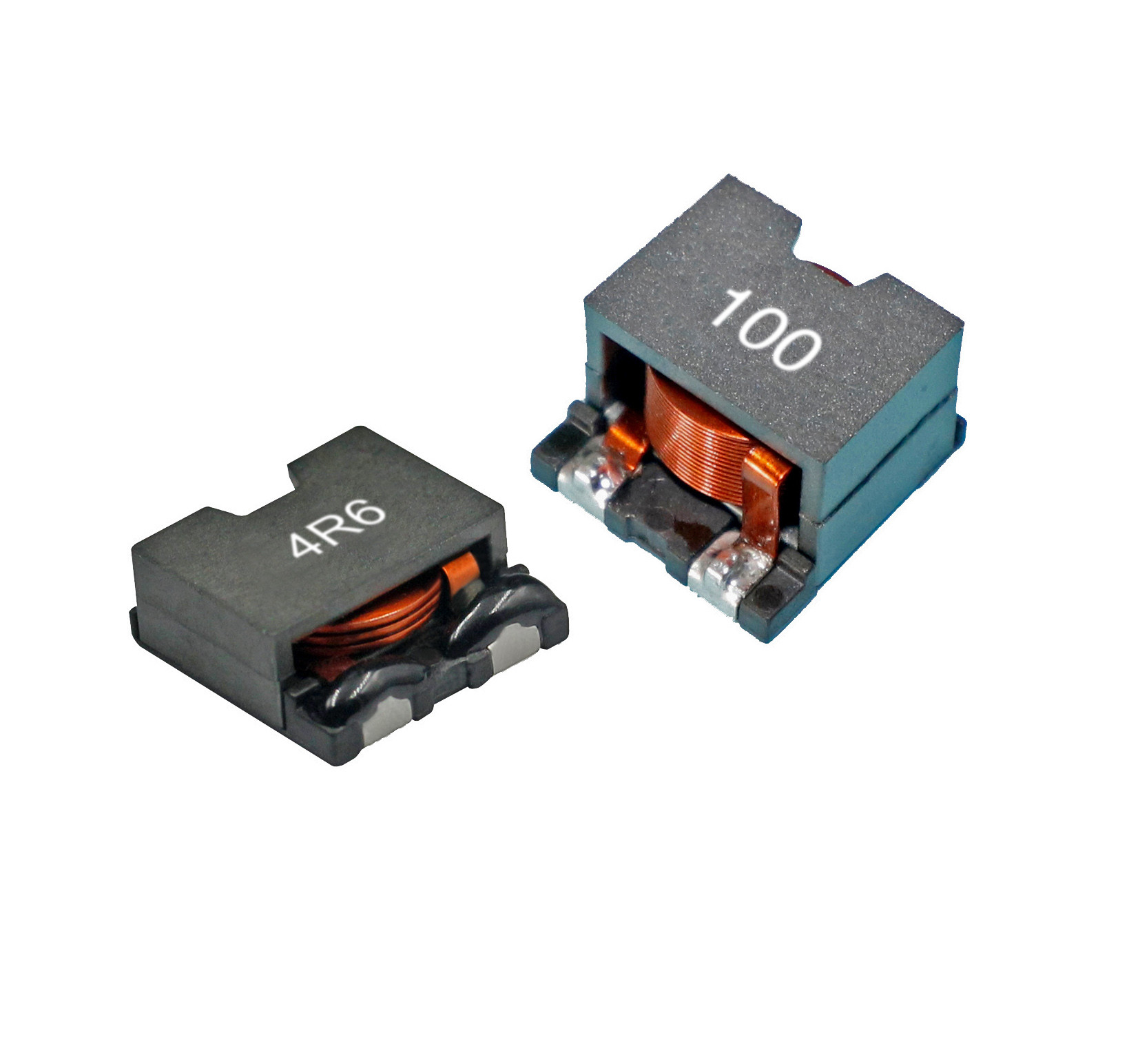

CEP126 / 135 / 159HT Dòng SMD cuộn cảm dòng điện cao, dây phẳng, cuộn dây đơn, cuộn cảm DCR thấp

• Thiết kế lắp ráp, cấu trúc chắc chắn
• Điện cảm cao, dòng điện cao, mất từ ​​tính thấp, ERS thấp, điện dung ký sinh nhỏ
• Cuộn dây phẳng, đạt được DCR thấp
• Dòng điện tăng nhiệt độ và dòng điện bão hòa ít bị ảnh hưởng bởi môi trường
• Lọc tín hiệu, lọc nhiễu, ổn định dòng điện và triệt tiêu nhiễu điện từ

LƯU Ý:·

• Isat Giá trị hiện tại L giảm 65% typ. Tại IDC so với giá trị ban đầu của nó
• Irms Nhiệt độ tăng 40 ℃ Nhiệt độ môi trường tham chiếu tối đa
• Kiểm tra điện cảm: HP4284A, 100kHz / 1V hoặc tương đương
• Khả năng hàn: 75% dây dẫn Sẽ được bao phủ
• Nhiệt độ hoạt động: -40 ℃ đến + 105 ℃
• Nhiệt độ lưu trữ: -40 ℃ đến + 105 ℃
• Khả năng chống ẩm: △ L / L≤ ± 10% △ Q / Q≤ ± 25%
• Nhiệt độ bộ phận (môi trường xung quanh và nhiệt độ tăng) không được vượt quá 105 ℃ trong các điều kiện vận hành trong trường hợp xấu hơn.Thiết kế vi mạch, vị trí linh kiện, kích thước và độ dày vết PWB, luồng không khí và cung cấp làm mát khác đều ảnh hưởng đến nhiệt độ của bộ phận.Nhiệt độ bộ phận phải được xác nhận trong ứng dụng cuối cùng.

Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh.
