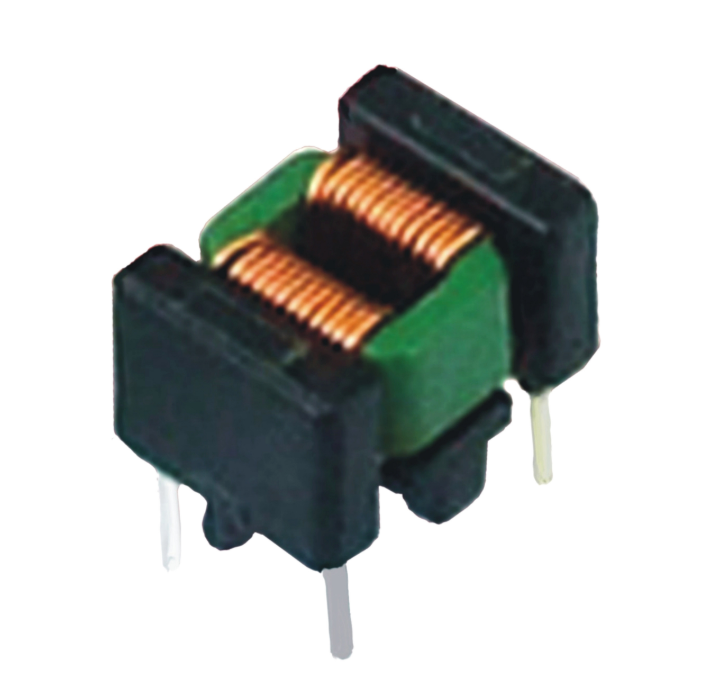

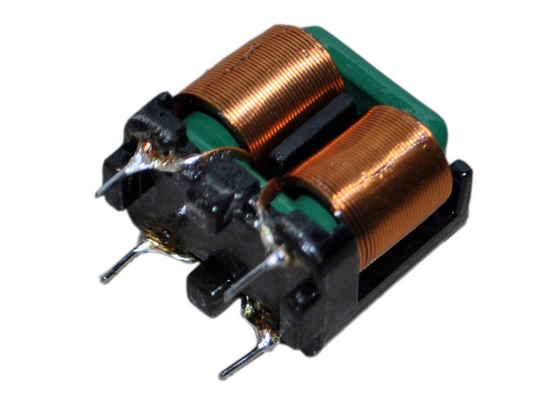

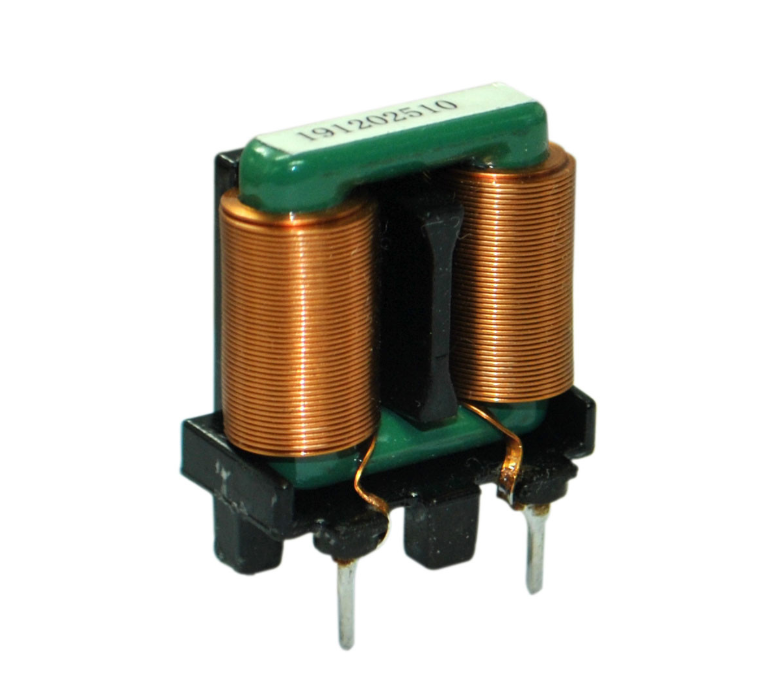

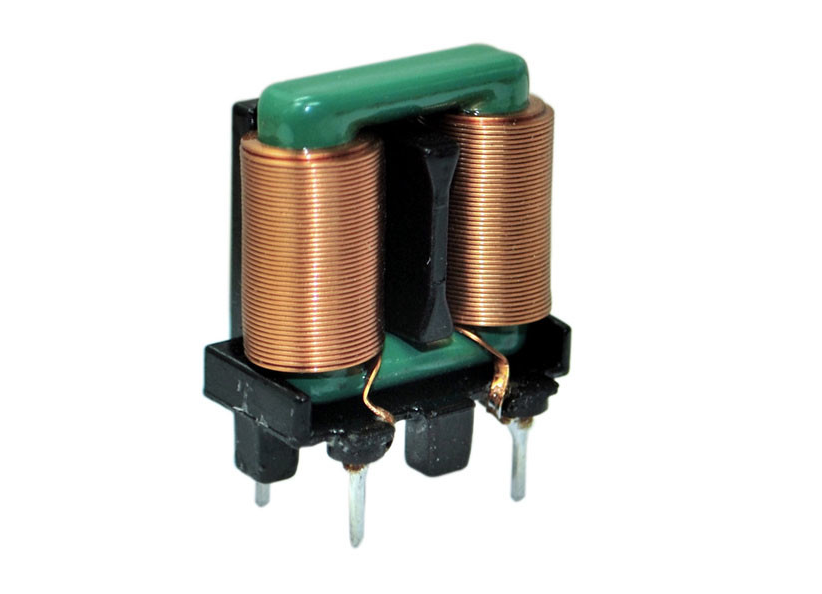

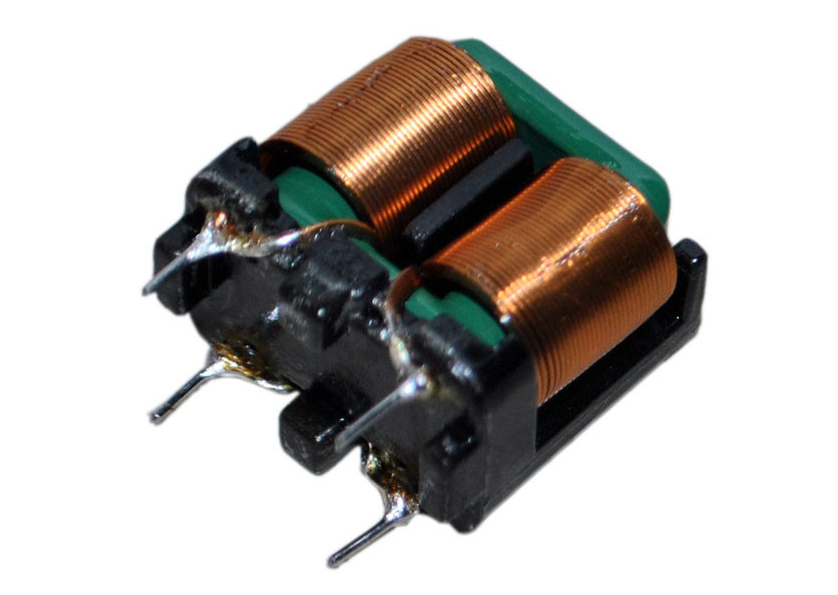

Cái này.Vòng cuộn chế độ chung một phađược sản xuất bằng cáchSợi phẳngvà alõi vuông rỗng ferrite, được thiết kế đặc biệt cho việc chuyển mạch nguồn điện và máy tính cá nhân, đảm bảo dòng điện cao, kích thước nhỏ gọn và hiệu quả cao.Sản phẩm có tính năngcấu trúc mạnh mẽ và đáng tin cậyvới mộtVòng tròn một lớpvàThiết kế lõi từ khóa kín. Nó gặp mộtphạm vi điện áp rộng từ 85 đến 265VAC.Nó phù hợp vớinguồn điện chuyển đổi,bộ điều hợp điện, vàMáy truyền hình LCDNó là một sự lựa chọn lý tưởng cho các ứng dụng cuộn dây chế độ chung trong việc ngăn chặn EMI và lọc điện.
Đặc điểm
Điện áp định số: 85 đến 265VAC
Tỷ lệ xoay:1
Chống cách nhiệt 100mΩ min.
Nhiệt độ tăng ± 50°C tối đa.
Hiệu ứng da tần số cao bằng dây phẳng
Mật độ dòng điện đơn vị 1,5 đến 2 lần
Vòng bọc một lớp
Ứng dụng chống EMI tuyệt vời
Ứng dụng
Máy tính cá nhân
Phương tiện điện chuyển đổi
Bộ điều hợp điện
UPS
Sản phẩm máy tính
DVD
Các nguồn điện LED
Máy truyền hình LCD và màn hình điện
| Thông số kỹ thuật | Khả năng dẫn điện MIN 1KHZ 0,25V |
Kích thước (mm MAX) | Hiện tại ((A) | Sức mạnh ((W) | ||||||||
| W | D | H | L | E | Xét ngang | thẳng đứng | MAX | MAX | ||||
| P1 | P2 | P1 | P2 | |||||||||
| SQ1515 | > 15mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.5 | 60 |
| SQ1515 | > 20mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 60 |
| SQ1515 | > 25mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 60 |
| SQ1515 | > 15mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.5 | 60 |
| SQ1515 | > 20mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 60 |
| SQ1515 | > 25mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 60 |
| SQ1615 | > 15mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.5 | 65 |
| SQ1615 | > 20mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 65 |
| SQ1615 | > 25mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 65 |
| SQ1615 | > 15mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.5 | 65 |
| SQ1615 | > 20mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 65 |
| SQ1615 | > 25mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 65 |
| SQ1918 | > 12mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 2.0 | 180 |
| SQ1918 | > 20mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 1.5 | 180 |
| SQ1918 | > 30mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 1.2 | 180 |
| SQ1918 | > 12mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 2.0 | 180 |
| SQ1918 | > 20mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 1.5 | 180 |
| SQ1918 | > 30mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 1.2 | 180 |
| SQ2418 | > 12mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 2.5 | 250 |
| SQ2418 | > 20mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 1.8 | 250 |
| SQ2418 | > 30mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 1.5 | 250 |
| SQ2418 | > 12mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 2.5 | 250 |
| SQ2418 | > 20mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 1.8 | 250 |
| SQ2418 | > 30mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 1.5 | 250 |
| SQ2724 | > 7mH | 18 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 3.5 | 280 | |
| SQ2724 | > 15mH | 18 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 2.5 | 280 | |
| SQ2724 | > 20mH | 18 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 1.8 | 280 | |
| SQ2724 | > 7mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 3.5 | 280 |
| SQ2724 | > 15mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.5 | 280 |
| SQ2724 | > 20mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 1.8 | 280 |
| SQ2820 | > 7mH | 16 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 2.0 | 300 | |
| SQ2820 | > 20mH | 16 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 2.5 | 300 | |
| SQ2820 | > 30mH | 16 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 5.0 | 300 | |
| SQ2820 | > 7mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.0 | 300 |
| SQ2820 | > 20mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.5 | 300 |
| SQ2820 | > 30mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 5.0 | 300 |
| SQ3126 | > 8mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 8.0 | 400 |
| SQ3126 | > 8mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 5.0 | 400 |
| SQ3126 | > 10mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 3.5 | 400 |
| SQ3126 | > 25mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 3 | 400 |
| SQ3126 | > 8mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 8.0 | 400 |
| SQ3126 | > 8mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 5.0 | 400 |
| SQ3126 | > 10mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 3.5 | 400 |
| SQ3126 | > 25mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 3 | 400 |
| SQ4391 | > 12mH | - | - | - | - | - | - | - | - | - | 7 | 600 |
| SQ4391 | > 12mH | 28 | 45 | 16 | 4 | 1.0 | 39 | 21 | - | - | 7 | 600 |
Lưu ý: Tùy chỉnh có sẵn
