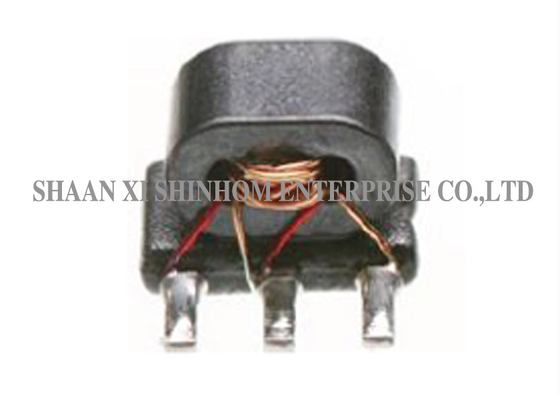

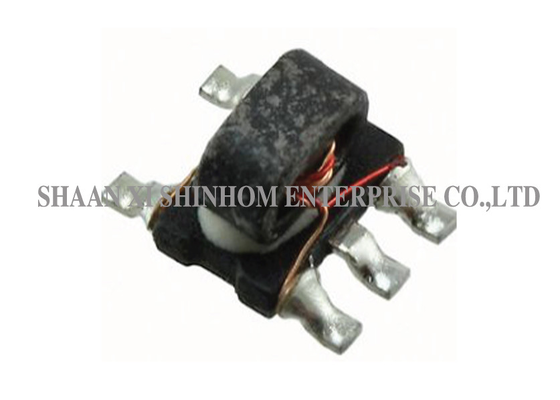

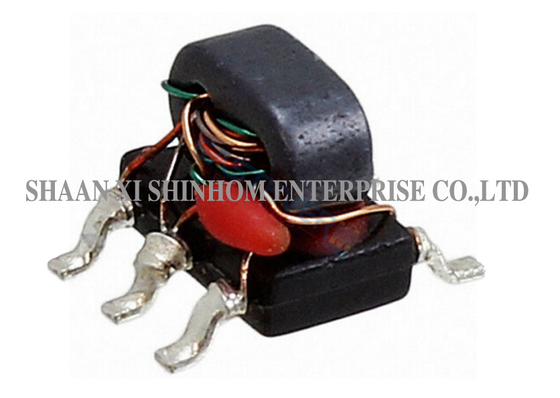

Bộ chuyển đổi balun đường truyền 1:1 RF được thiết kế cho các ứng dụng truyền thông không dây băng thông rộng và chuyển đổi tín hiệu RF. Nó sử dụng cấu trúc đường truyền để đạt được chuyển đổi tín hiệu cân bằng/không cân bằng, mang lại phạm vi tần số rộng và hiệu suất cân bằng biên độ/pha tuyệt vời.Sản phẩm sử dụng gói SMD với tổn hao đường chính thấp và hiệu suất tổn hao phản xạ đầu vào tuyệt vời, đảm bảo hiệu quả truyền tín hiệu cao và phản xạ thấp.Nó được sử dụng rộng rãi trong bộ khuếch đại đẩy-kéo, hệ thống ăng-ten và mạng phối hợp băng thông rộng trong các ứng dụng RF. Đây là lựa chọn lý tưởng cho truyền thông không dây băng thông rộng và chuyển đổi tín hiệu tiền kỳ RF.
Đặc trưng:
Ứng dụng
Truyền thông không dây băng thông rộng
Bộ thu VHF/UHF
Bộ phát VHF/UHF
Bộ khuếch đại đẩy-kéo
Hệ thống ăng-ten
Mô-đun tiền kỳ RF
Phối hợp trở kháng băng thông rộng
Thiết bị kiểm tra và đo lường
THÔNG SỐ KỸ THUẬT ĐIỆN TỬ (25℃, Z=75Ω)
| Thông số | Điều kiện kiểm tra | Đơn vị | Tối thiểu | Điển hình | Tối đa |
| Tổn hao đường chính (out1) | 5-100MHz | dB | - | 0.5 | 1.5 |
| Tổn hao đường chính (out2) | 5-100MHz | dB | - | 1.0 | 2.0 |
| Cân bằng biên độ | 5-100MHz | dB | - | ±0.5 | ±0.5 |
| Cân bằng pha | 5-100MHz | Độ | - | ±1.0 | ±3.0 |
| Tổn hao phản xạ đầu vào | 5-100MHz | dB | 10.0 | 15.0 | - |
Câu hỏi thường gặp
H: Sự khác biệt giữa balun đường truyền và balun quấn dây truyền thống là gì?
A: Balun đường truyền sử dụng lý thuyết đường truyền để đạt được phối hợp băng thông rộng và chuyển đổi cân bằng/không cân bằng, mang lại phạm vi tần số rộng hơn (50-1250MHz) và hiệu suất tần số cao tốt hơn. Balun quấn dây truyền thống dựa vào ghép nối lõi từ, mang lại hiệu suất tần số thấp tốt nhưng đáp ứng tần số cao bị hạn chế. Cấu trúc đường truyền phù hợp cho các ứng dụng băng thông rộng và tần số cao.
H: Tác động của tổn hao chèn ≤1.3dB và tổn hao phản xạ đầu vào ≥11dB đối với hiệu suất hệ thống là gì?
A: Tổn hao chèn ≤1.3dB đảm bảo hiệu quả truyền tín hiệu cao với tổn thất năng lượng thấp. Tổn hao phản xạ đầu vào ≥11dB (điển hình 25dB) đảm bảo phối hợp trở kháng tốt, giảm phản xạ tín hiệu và sóng đứng, cải thiện hiệu suất hệ thống tổng thể. Nó đặc biệt phù hợp với các hệ thống truyền thông không dây có yêu cầu ngân sách liên kết nghiêm ngặt.
H: Làm thế nào để đăng ký nhận mẫu? Thời gian giao hàng là bao lâu?
A: Bạn có thể gửi đơn đăng ký mẫu qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và mẫu mục tiêu của bạn. Mẫu là miễn phí và sẽ được gửi đi trong vòng 3-5 ngày làm việc. Thời gian giao hàng cho đơn hàng số lượng lớn thường là 2-8 tuần. MOQ và thời gian giao hàng cho các sản phẩm tùy chỉnh sẽ được xác nhận riêng.
