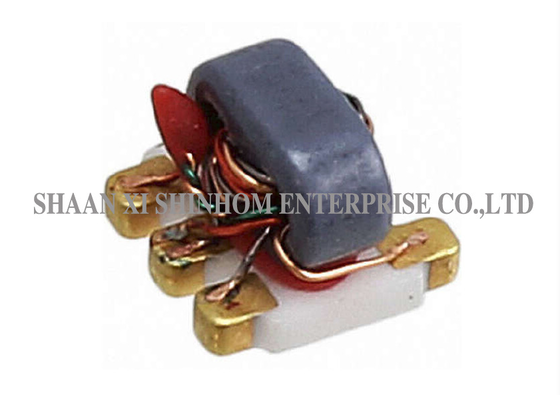

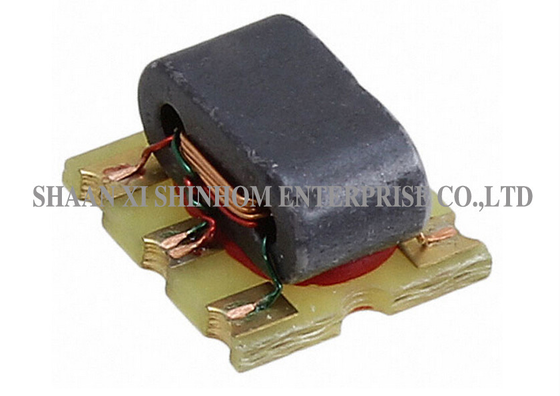

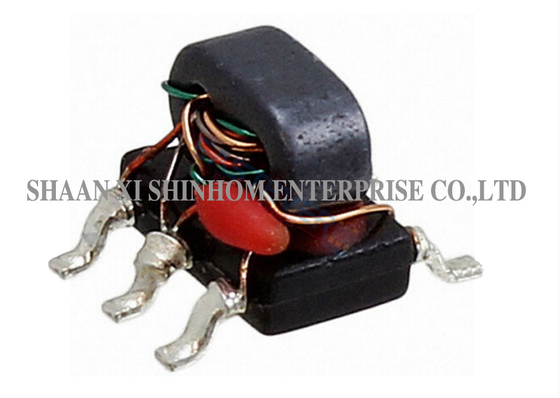

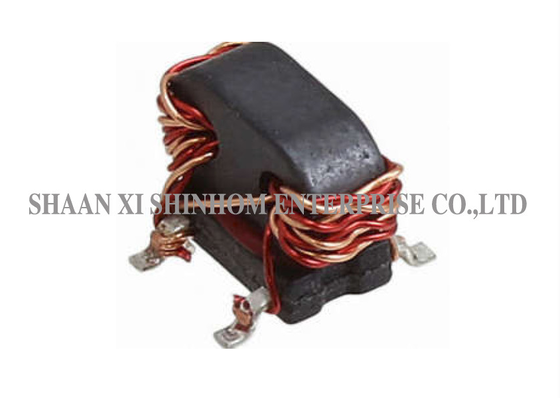

Biến áp RF balun 1:4CT SMD được thiết kế cho các ứng dụng truyền thông không dây băng thông rộng và chuyển đổi tín hiệu RF. Nó sử dụng cấu trúc ghép từ để đạt được biến đổi trở kháng và chuyển đổi tín hiệu cân bằng/không cân bằng, mang lại dải tần phủ rộng và hiệu suất cân bằng biên độ/pha tuyệt vời.Sản phẩm sử dụng vỏ SMD với tổn hao đường chính thấp và hiệu suất tổn hao phản hồi đầu vào tốt, đảm bảo hiệu quả truyền tín hiệu cao và phản xạ thấp.Nó được sử dụng rộng rãi trong máy thu/máy phát VHF/UHF, bộ khuếch đại đẩy kéo, hệ thống anten và mạng phối hợp băng thông rộng trong các ứng dụng RF. Đây là lựa chọn lý tưởng cho việc biến đổi trở kháng và chuyển đổi tín hiệu trong các hệ thống 75Ω.
Truyền thông không dây băng thông rộng
Máy thu VHF/UHF
Máy phát VHF/UHF
Bộ khuếch đại đẩy kéo
Hệ thống anten
Module đầu cuối RF
Phối hợp trở kháng băng thông rộng
Thiết bị kiểm tra và đo lường
| Thông số | Điều kiện kiểm tra | Đơn vị | Tối thiểu | Điển hình | Tối đa |
| Tổn hao đường chính (out1) | 1-350MHz | dB | - | 0.8 | 1.5 |
| Tổn hao đường chính (out2) | 1-350MHz | dB | - | 0.7 | 1.5 |
| Cân bằng biên độ | 1-350MHz | dB | - | 0.3 | ±0.5 |
| Cân bằng pha | 1-350MHz | Độ | - | ±1.0 | ±5.0 |
| Tổn hao phản hồi đầu vào | 1-350MHz | dB | 10.0 | 16.0 | - |
Hỏi: Làm thế nào để đăng ký nhận mẫu? Thời gian giao hàng là bao lâu?
Đáp: Quý khách có thể gửi yêu cầu nhận mẫu qua website hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và mã sản phẩm mong muốn. Mẫu sản phẩm miễn phí và sẽ được gửi đi trong vòng 3-5 ngày làm việc. Thời gian giao hàng cho đơn hàng số lượng lớn thường là 2-8 tuần. MOQ và thời gian giao hàng cho các sản phẩm tùy chỉnh sẽ được xác nhận riêng.
Hỏi: Quý công ty có hỗ trợ các đơn hàng thử nghiệm nhỏ không?
Đáp: Có. Chúng tôi hiểu nhu cầu xác minh của khách hàng trong giai đoạn đầu phát triển sản phẩm mới. Các đơn hàng thử nghiệm nhỏ (dưới MOQ tiêu chuẩn) có thể được thương lượng. Đơn hàng thử nghiệm nhận được tiêu chuẩn chất lượng và cam kết giao hàng giống như đơn hàng số lượng lớn. Vui lòng liên hệ với đội ngũ bán hàng của chúng tôi để biết chi tiết.
Hỏi: Biến áp balun 1:4CT đạt được biến đổi trở kháng từ 75Ω lên 300Ω như thế nào?
Đáp: Nó sử dụng cấu trúc ghép từ để chuyển đổi tín hiệu đơn 75Ω thành tín hiệu vi sai 300Ω (hoặc ngược lại), phù hợp để phối hợp hệ thống 75Ω với tải vi sai 300Ω.
Hỏi: Ảnh hưởng của cân bằng biên độ ±0.5dB và cân bằng pha ±5° đối với bộ khuếch đại đẩy kéo là gì?
Đáp: Các thông số này đảm bảo tín hiệu vi sai có biên độ nhất quán và đảo pha chính xác. Điều này giúp triệt tiêu hiệu quả các hài bậc chẵn, cải thiện tỷ lệ loại bỏ chế độ chung, giảm méo tín hiệu và tăng độ tuyến tính của bộ khuếch đại.
