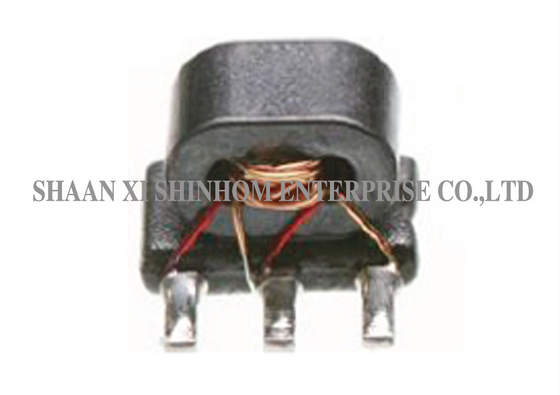

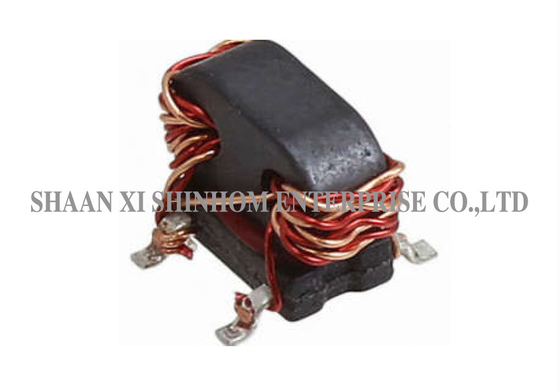

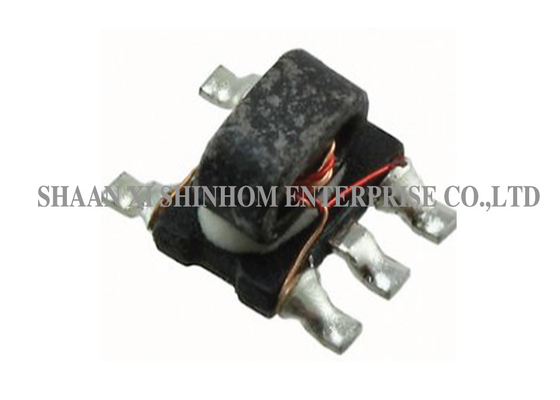

Cái này.1Transformer RF balun đường truyềnđược thiết kế cho các ứng dụng truyền thông không dây băng thông rộng và chuyển đổi tín hiệu RF.cấu trúc đường truyềnđể đạt được chuyển đổi tín hiệu cân bằng/không cân bằng, cung cấpphủ sóng tần số rộngvàcân bằng phế độ âm thanh / pha tuyệt vờiđặc điểm.Sản phẩm sử dụng mộtGói SMDvớiMức lỗ thấpvàmất mát đầu vào hoàn trả tuyệt vờihiệu suất, đảm bảo hiệu quả truyền tín hiệu cao và phản xạ thấp.Nó được sử dụng rộng rãi trongBộ khuếch đại đẩy kéo,hệ thống ăng-ten, vàMạng kết hợp băng thông rộngNó là một lựa chọn lý tưởng cho truyền thông không dây băng thông rộng và chuyển đổi tín hiệu RF front-end.
Truyền thông không dây băng thông rộng
Máy thu VHF/UHF
Máy phát VHF/UHF
Máy tăng cường đẩy kéo
Hệ thống ăng-ten
Các mô-đun RF phía trước
Khớp kháng băng thông rộng
Thiết bị thử nghiệm và đo
| Parameter | Điều kiện thử nghiệm | Đơn vị | Khoảng phút | Loại | Tối đa |
| Đường chính Loss ((out1) | 50-1250MHz | dB | - Không. | 0.4 | 1.0 |
| Đường chính Loss ((out2) | 50-1250MHz | dB | - Không. | 0.7 | 1.5 |
| Cân bằng chiều rộng | 50-1250MHz | dB | - Không. | ± 0.5 | ± 0.5 |
| Cân bằng giai đoạn | 50-1250MHz | Bằng cấp | - Không. | ± 2.5 | ± 6.0 |
| Mất đầu vào trở lại | 50-1250MHz | dB | 16.0 | 25.0 | - Không. |
Hỏi: Sự khác biệt giữa một đường dây truyền tải và một đường dây dây truyền thống là gì?
A:Ađường truyền balunsử dụng lý thuyết đường truyền để đạt được khớp băng thông rộng và chuyển đổi cân bằng / không cân bằng, cung cấp phạm vi tần số rộng hơn (50-1250MHz) và hiệu suất tần số cao tốt hơn.Một balun dây vòng truyền thống dựa trên kết nối lõi từ tính, cung cấp hiệu suất tần số thấp tốt nhưng đáp ứng tần số cao hạn chế.
Hỏi: Tác động của mất tích chèn ≤ 1,3dB và mất mát trả lại đầu vào ≥ 11dB đối với hiệu suất hệ thống là gì?
A:Mất nhập ≤ 1,3dB đảm bảo hiệu quả truyền tín hiệu cao với mất năng lượng thấp. Mất đầu vào ≥ 11dB (thường là 25dB) đảm bảo khớp trở lại tốt,Giảm phản xạ tín hiệu và sóng đứng, cải thiện hiệu suất tổng thể của hệ thống. Nó đặc biệt phù hợp với các hệ thống truyền thông không dây với các yêu cầu ngân sách liên kết nghiêm ngặt.
Q: Làm thế nào để yêu cầu mẫu?
A:Bạn có thể gửi mẫu đơn thông qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và mô hình mục tiêu của bạn.miễn phívà sẽ được vận chuyển trong3-5 ngày làm việcThời gian giao hàng hàng loạt thường là2- 8 tuầnMOQ và thời gian dẫn đầu cho các sản phẩm tùy chỉnh sẽ được xác nhận riêng biệt.
