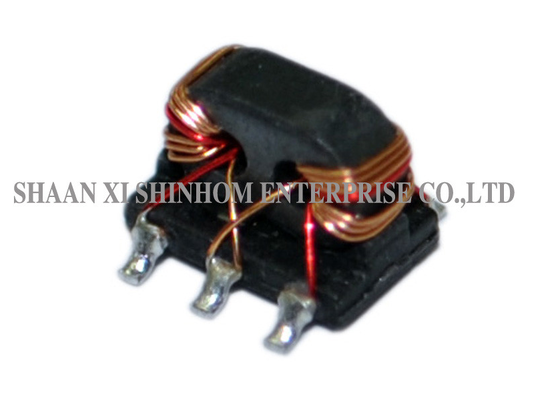

Biến tần RF balun CT 1:1 SMD được thiết kế cho các ứng dụng truyền thông không dây băng thông rộng và chuyển đổi tín hiệu RF, đạt được chuyển đổi tín hiệu cân bằng/không cân bằng và phối hợp trở kháng. Sản phẩm sử dụng gói SMD, cung cấp dải tần rộng, suy hao đường chính thấp và đặc tính cân bằng biên độ/pha tuyệt vời, đảm bảo chất lượng truyền tín hiệu vi sai. Thiết kế trung điểm phù hợp với các cấu trúc mạch như bộ khuếch đại đẩy-kéo và bộ trộn. Nó được sử dụng rộng rãi trong các bộ thu/phát VHF/UHF, hệ thống anten và mạng phối hợp băng thông rộng trong các ứng dụng RF. Đây là lựa chọn lý tưởng cho việc chuyển đổi và phối hợp tín hiệu đầu cuối RF.
Đặc điểm:
Ứng dụng
THÔNG SỐ KỸ THUẬT ĐIỆN (25℃, Z=75Ω)
| Thông số | Điều kiện kiểm tra | Đơn vị | Tối thiểu | Điển hình | Tối đa |
| Suy hao đường chính (out1) | 1-350MHz | dB | - | 0.5 | 1.5 |
| Suy hao đường chính (out2) | 1-350MHz | dB | - | 0.4 | 1.5 |
| Cân bằng biên độ | 1-350MHz | dB | - | 0.3 | ±0.5 |
| Cân bằng pha | 1-350MHz | Độ | - | ±1.0 | ±5.0 |
| Suy hao phản xạ đầu vào | 1-350MHz | dB | 15.0 | 25.0 | - |
Câu hỏi thường gặp
H: Sự khác biệt giữa biến tần balun CT 1:1 và balun 1:1 tiêu chuẩn là gì?
miễn phí Biến tần balun CT 1:1 có một điểm trung tâm (CT) trên cuộn thứ cấp, làm cho nó phù hợp với các cấu trúc mạch như bộ khuếch đại đẩy-kéo và bộ trộn yêu cầu điểm trung tâm, cung cấp đầu ra vi sai hoặc chuyển đổi không cân bằng sang cân bằng. Balun 1:1 tiêu chuẩn không có điểm trung tâm và có chức năng tương đối đơn giản hơn.H: Suy hao đường chính điển hình 0.4-0.5dB có ý nghĩa gì?A:
Suy hao đường chính 0.4-0.5dB có nghĩa là tổn thất công suất tín hiệu qua biến tần khoảng 9-11%, cho thấy hiệu suất truyền năng lượng cao. Sự khác biệt nhỏ về suy hao giữa hai đầu ra (0.4dB so với 0.5dB) đảm bảo biên độ đầu ra vi sai cân bằng, phù hợp với các đầu cuối RF có yêu cầu chất lượng tín hiệu nghiêm ngặt.
miễn phíA:
Bạn có thể gửi đơn đăng ký mẫu qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và mẫu mục tiêu của bạn. Mẫu là
miễn phí và sẽ được vận chuyển trong vòng 3-5 ngày làm việc. Thời gian giao hàng cho đơn hàng số lượng lớn thường là 2-8 tuần. MOQ và thời gian giao hàng cho các sản phẩm tùy chỉnh sẽ được xác nhận riêng.
