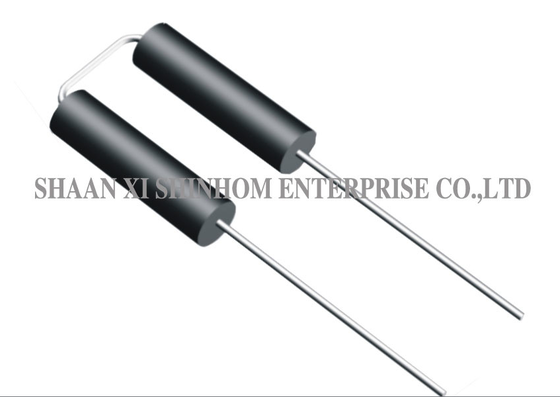

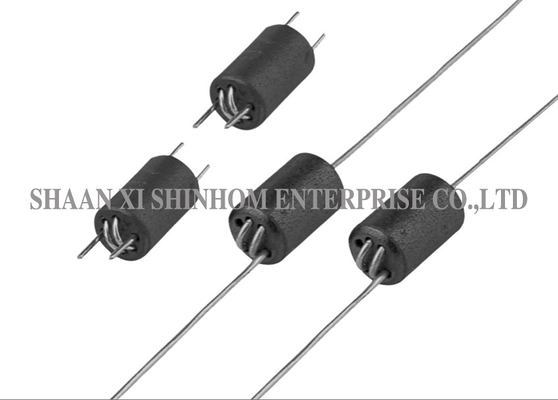

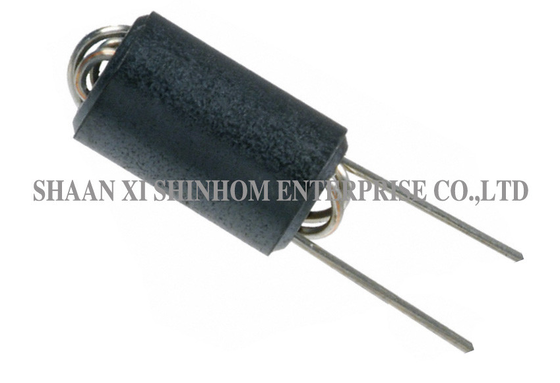

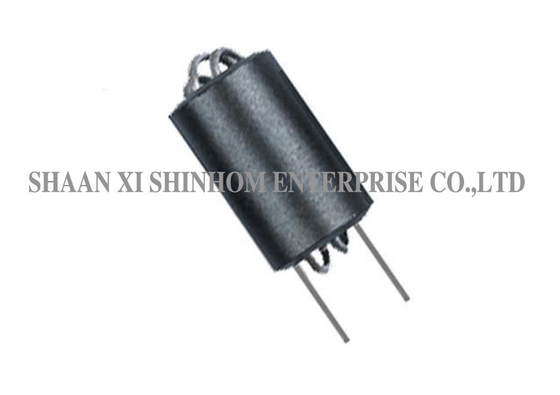

Chuỗi R6H hạt chặn băng thông rộng trục được làm từ vật liệu ferrite Ni-Zn, mang lại đặc tính tần số băng thông rộng tuyệt vời. Nó được thiết kế đặc biệt để triệt tiêu EMI/RFI bên ngoài trên bảng mạch PC. Sản phẩm có tùy chọn 1,5 đến 3,0 vòng. Gói xuyên lỗ trục tương thích với quy trình hàn sóng. Kích thước nhỏ gọn cho phép lắp đặt dễ dàng. Cấu trúc ferrite chi phí thấp và độ tin cậy tuyệt vời làm cho nó trở thành một thành phần lọc EMI lý tưởng cho máy tính cá nhân và các sản phẩm điện tử. Nó được sử dụng rộng rãi trong thiết bị viễn thông, thiết bị truyền thông không dây, máy tính cá nhân, thiết bị ngoại vi và các thiết bị liên quan yêu cầu triệt tiêu EMI/RFI.
Để biết thêm Lõi Ferrite Triệt Tiêu EMI, Vui lòng Truy cập Trang web của Chúng tôi hoặc Liên hệ với Chúng tôi.
Hỏi: Làm thế nào để chọn số vòng cho hạt chặn dòng R6H?
Đáp: Số vòng cao hơn cung cấp trở kháng cao hơn trong dải tần số thấp và khả năng triệt tiêu EMI mạnh hơn, nhưng chiếm nhiều không gian PCB hơn. 1,5-2,0 vòng phù hợp cho việc triệt tiêu EMI thông thường. 2,5-3,0 vòng phù hợp cho các ứng dụng yêu cầu triệt tiêu tần số thấp mạnh hơn. Việc lựa chọn nên dựa trên tần số nhiễu và yêu cầu triệt tiêu.
Hỏi: Ưu điểm của ferrite niken-kẽm (Ni-Zn) so với mangan-kẽm (Mn-Zn) là gì?
Đáp: Ferrite niken-kẽm có điện trở suất cao hơn và đặc tính băng thông rộng tốt hơn. Nó có tổn hao lõi thấp hơn trong dải tần số cao (MHz-GHz), làm cho nó đặc biệt phù hợp cho các ứng dụng triệt tiêu EMI/RFI tần số cao. Ferrite mangan-kẽm có đặc tính tần số thấp tốt hơn nhưng tổn hao tần số cao hơn.
Hỏi: Ưu điểm của gói xuyên lỗ trục là gì?
Đáp: Gói xuyên lỗ trục phù hợp với quy trình hàn sóng. Các chân dẫn kéo dài từ cả hai đầu dọc theo trục, cho phép lắp đặt ngang dễ dàng và tự động hóa. Nó phù hợp với các thiết kế bảng mạch PC xuyên lỗ truyền thống và sản xuất số lượng nhỏ đến trung bình.
Hỏi: Dòng R6H giúp sản phẩm đáp ứng các yêu cầu của FCC Phần 12 Loại B như thế nào?
Đáp: Các hạt chặn dòng R6H triệt tiêu hiệu quả nhiễu bức xạ tần số cao trên bảng mạch PC và cáp. Chúng giảm mức phát xạ bức xạ trong dải 30MHz-1GHz, giúp sản phẩm đáp ứng giới hạn phát xạ bức xạ của FCC Phần 12 Loại B.
