RH35 Ferrite Bead Tự động Lắp Ráp Chống Nhiễu EMI Tần Số Cao cho Bo Mạch PC và Bảo Vệ Bán Dẫn

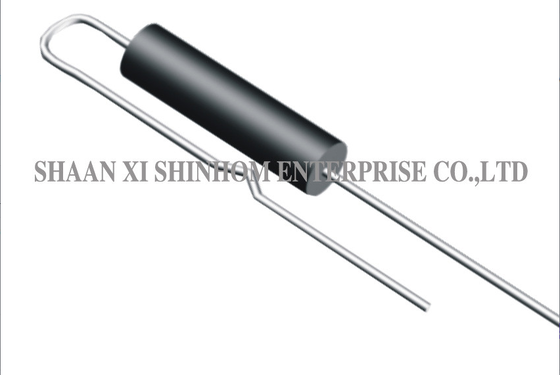

RH35 Ferrite Bead để chèn tự động vào bảng PC

Các hạt ferrite RH35 được thiết kế đặc biệt để chèn tự động trên bảng PC. Nó sử dụng một cấu trúc chì và lõi ferrite niken-xin (NiZn),cung cấp sự ức chế EMI tần số cao tuyệt vời trên một phạm vi tần số rộngSản phẩm có hiệu quả ngăn chặn phản hồi tín hiệu không mong muốn và dao động ký sinh trùng. Nó ức chế điện áp và dòng điện trong mạch, cung cấp bảo vệ đáng tin cậy cho các thiết bị bán dẫn.Nhiều mô hình có sẵn để đáp ứng các yêu cầu ngăn chặn nhiễu khác nhau. Phương pháp hàn hỗ trợ cả hàn sóng và hàn reflow. Độ bền uốn cong cuối là ≥ 24,5N. Nó được sử dụng rộng rãi trong đàn áp EMI bảng PC, lọc điện,Giảm tiếng ồn đường tín hiệu, và các mạch bảo vệ bán dẫn khác nhau.

Đặc điểm

• lõi hạt chì ferrite để chèn tự động vào bảng PC
• Các lõi loại RH được sản xuất để chèn tự động vào bảng PC
• Ngăn chặn phản hồi tín hiệu không mong muốn và OSC ký sinh trùng
• Bộ lọc RH ngăn chặn điện áp và dòng điện trong mạch và bảo vệ các thiết bị bán dẫn
• Lõi ferrite làm bằng NiZn, một vật liệu hoạt động trong một phạm vi tần số rộng
• Nhiều loại khác nhau để ngăn chặn nhiễu tốt nhất có thể
• Nhiệt độ hoạt động: -55°C đến +80°C

Ứng dụng

• Ứng dụng ngăn chặn EMI trên bảng PC
• Bộ lọc tiếng ồn đường dây điện
• Ống tín hiệu
• Bảo vệ thiết bị bán dẫn
• Khóa tiếng ồn khi chuyển nguồn điện
• Bảo vệ EMI mạch số
• Ứng dụng chống dao động ký sinh trùng mạch tần số cao
• Thiết bị điều khiển công nghiệp lọc EMI

Ghi chú:

• Kháng: HP4191A hoặc HP4194A HP4395A
• Phương pháp hàn: sóng, dòng chảy
• Nhiệt độ hoạt động:-25°C đến +85°C
• Nhiệt độ lưu trữ: -55°C đến +125°C
• Độ dẻo của đầu cuối:24.5N phút

Để biết thêm EMI Suppression Ferrite Core, vui lòng truy cập trang web của chúng tôi hoặc liên hệ với chúng tôi.

Câu hỏi thường gặp

Q: Các đặc điểm của lõi ferrite niken-xin (NiZn) là gì?

A:Ferrit niken-zinc có độ kháng cao và đặc điểm băng thông rộng xuất sắc. Nó cung cấp mất lõi thấp ở tần số cao, phù hợp với các ứng dụng ức chế EMI từ băng tần MHz đến GHz.So với mangan-zinc ferrite, Vật liệu NiZn phù hợp hơn cho việc ức chế nhiễu tần số cao.

Hỏi: Làm thế nào để hạt ferrite có chì có thể tự động chèn?

A:Dòng RH35 sử dụng khoảng cách chân và kích thước chì tiêu chuẩn. Nó tương thích với các máy chèn tự động (cài chèn thành phần thẳng đứng / ngang tự động),cho phép sản xuất tự động tốc độ cao và cải thiện hiệu quả lắp ráp bảng PC.

Hỏi: Sản phẩm này làm thế nào để ngăn chặn điện áp và dòng điện tăng?

A:Các hạt ferrite thể hiện trở ngại cao ở tần số cao, chuyển đổi năng lượng cao tần số vào nhiệt và phân tán nó.bảo vệ các thiết bị bán dẫn hạ lưu khỏi quá tải quá tải / quá mức hiện tại.
