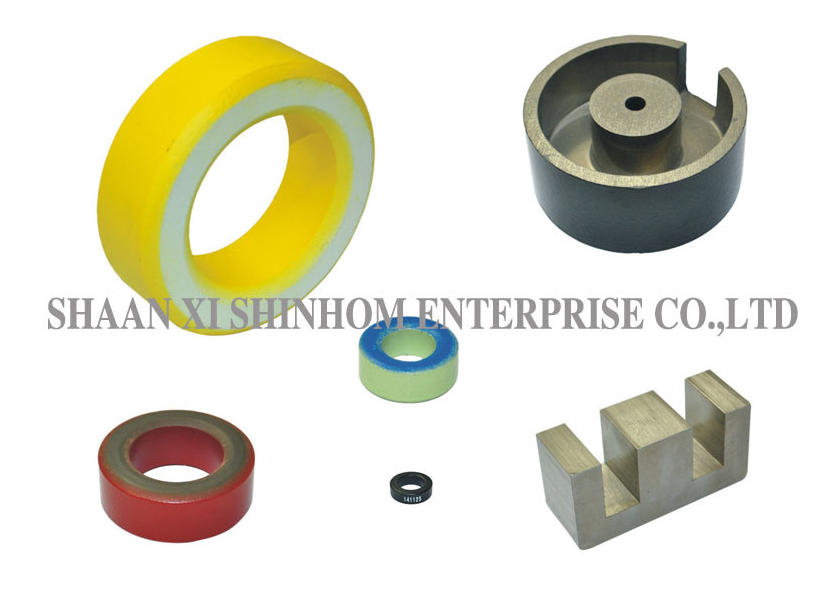

Cáclõi bột sắtcung cấp nhiều hình dạng bao gồm hình lưng, loại E, hình trụ và loại I. Chúng được sản xuất bằng các vật liệu hợp kim sắt, coban và nanocrystalline,cung cấp tổn thất dòng điện xoáy thấp và mật độ luồng bão hòa cao (> 1.56T). Sản phẩm cung cấp khả năng bão hòa thiên hướng chống điện đồng mạnh mẽ, mất mát thấp và hiệu quả cao. Phạm vi nhiệt độ hoạt động là -55 °C đến +130 °C. Nó được sử dụng rộng rãi trong các máy biến tần năng lượng mặt trời,Choke đầu ra, hệ thống điện đường sắt tốc độ cao, bộ chuyển đổi năng lượng mặt trời và các mạch điều chỉnh yếu tố điện khác nhau.
Choke PFC của biến tần năng lượng mặt trời
Choke đầu ra
Hệ thống điện đường sắt tốc độ cao
Máy chuyển đổi năng lượng mặt trời
Các mạch điều chỉnh yếu tố điện năng (PFC)
Máy biến đổi khuếch đại từ Mag-Amp
Các nguồn điện chuyển mạch tần số cao
Ứng dụng ức chế bão hòa thiên vị DC
| Phần không. | AL nH/N2 | A(mm) | B ((mm) | C(mm) |
|---|---|---|---|---|
| T50-26 Màu vàng/màu trắng | 33 | 12.7±0.5 | 7.7±0.5 | 4.83±0.50 |
| T68-26màu vàng/màu trắng | 43.5 | 17.5±0.5 | 9.4±0.5 | 4.83±0.50 |
| T80-26màu vàng/màu trắng | 46 | 20.2±0.5 | 12.6±0.5 | 6.35±0.64 |
| T90-26màu vàng/màu trắng | 70 | 22.9±0.5 | 14.0±0.5 | 9.53±0.64 |
| T94-26Màu vàng/màu trắng | 60 | 23.9±0.5 | 14.2±0.5 | 7.92±0.64 |
| T106-26Màu vàng/màu trắng | 93 | 26.9±0.5 | 14.5±0.5 | 11.1±0.64 |
| T130-26màu vàng/màu trắng | 81 | 33.0±0.5 | 19.8±0.5 | 11.1±0.64 |
| T150-26màu vàng/màu trắng | 96 | 38.4±0.5 | 21.5±0.5 | 11.1±0.64 |
| T60-52Xanh xanh/Xanh | 47 | 15.2±0.5 | 8.53±0.5 | 5.94±0.50 |
| T68-52Xanh xanh/Xanh | 40 | 17.5±0.5 | 9.40±0.5 | 4.83±0.50 |
| T80-52Xanh xanh/Xanh | 42 | 20.2±0.5 | 12.6±0.5 | 6.35±0.64 |
| T90-52Xanh xanh/Xanh | 64 | 22.9±0.5 | 14.0±0.5 | 9.53±0.64 |
| T106-52Xanh xanh/Xanh | 95 | 26.9±0.5 | 14.5±0.5 | 11.1±0.64 |
| T130-52Xanh/Xanh | 79 | 33.0±0.5 | 19.8±0.5 | 11.1±0.64 |
| T150-52Xanh/Xanh | 89 | 38.4±0.5 | 21.5±0.5 | 11.1±0.64 |
Lưu ý:vì có nhiều thông số kỹ thuật và nhiều loại lõi bột sắt loại t, xin vui lòng đưa ra các yêu cầu cụ thể về kích thước hình dạng và độ hấp dẫn khi đặt hàng.
Q: Những lợi thế của lõi bột sắt so với lõi ferrite là gì?
A:Các lõi bột sắt cung cấp mật độ luồng bão hòa cao hơn (> 1.56T) và khả năng bão hòa thiên vị chống đồng điện mạnh mẽ, phù hợp với các ứng dụng điện dòng cao, mật độ công suất cao.Các lõi ferrite có lỗ tần số cao thấp hơn nhưng mật độ luồng bão hòa thấp hơn (khoảng 0Các lõi bột sắt phù hợp hơn cho các ứng dụng choke điện và PFC.
Hỏi: Các đặc điểm của lõi hợp kim nano tinh thể là gì?
A:Các lõi hợp kim nanocrystalline cung cấp mật độ luồng bão hòa cao (> 1.56T), mất lõi thấp và ổn định nhiệt độ tuyệt vời.Chúng kết hợp các đặc điểm bão hòa cao của lõi bột sắt với những lợi thế mất mát thấp của lõi ferriteChúng phù hợp với các ứng dụng cao cấp như hệ thống điện đường sắt tốc độ cao và biến tần năng lượng mặt trời.
Q: Những hình dạng lõi có sẵn trong loạt này?
A:Có nhiều hình dạng có sẵn, bao gồm hình lưng, loại E, xi lanh và trống. Cấu trúc lõi phù hợp có thể được chọn dựa trên ứng dụng và không gian lắp đặt cụ thể.
Q: Tầm quan trọng của khả năng bão hòa thiên vị chống DC là gì?
A:Trong các ứng dụng choke PFC và output choke, dòng DC bias lớn có thể gây bão hòa lõi, dẫn đến giảm mạnh độ thấm.Khả năng bão hòa thiên hướng chống đồng điện tuyệt vời của lõi này đảm bảo độ điện dẫn ổn định trong điều kiện dòng điện cao, duy trì hiệu quả lọc.
