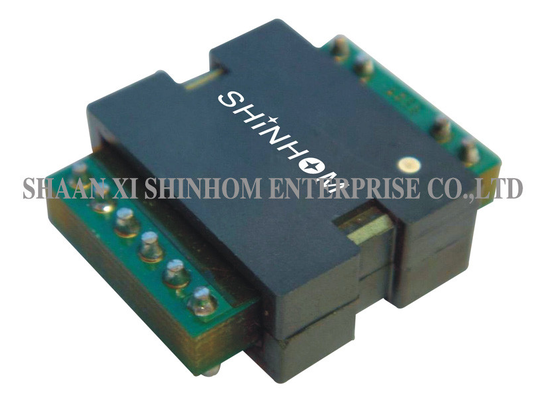

Máy biến áp phẳng này được thiết kế cho các ứng dụng chuyển đổi DC/DC và DC/AC. Nó có cấu trúc mỏng, với công suất lên đến3000W và dòng điện lên đến73A. Kích thước pad là23,5mm × 19,5mm. Sản phẩm cung cấpđộ tự cảm rò rỉ cực thấp (<0,2%),mật độ công suất cao (5W-25kW trên mỗi linh kiện), vàbức xạ EMI thấp.Có nhiều kích thước lõi khác nhau từ
EE14 đến EE100. Nó hỗ trợ lắp ngang/dọc, xuyên lỗ/SMT, và các tùy chọn đấu nối và lắp đặt chân/dây dẫn, tương thích với tất cả các cấu trúc SMPS.Nó được sử dụng rộng rãi trong các bộ nguồn DC/DC mật độ cao, thiết bị viễn thông, hệ thống điều khiển công nghiệp, và hệ thống xe ô tô và xe tải nặng.
TÍNH NĂNG:
Máy biến áp phẳng cấu trúc mỏng
- Máy biến áp phẳng công suất cao
- Máy biến áp phẳng tần số cao
- Máy biến áp phẳng PCB
- Máy biến áp chuyển mạch phẳng
- Máy biến áp phẳng EE14/EE16/ EE18/EE22/EE32/EE38/EE43/EE64/EE100
- Máy biến áp phẳng SMT có sẵn
- Dải công suất: lên đến 3000W
- Độ tự cảm rò rỉ rất thấp (nhỏ hơn 0,2% đối với lõi không có khe hở).
- Giá cả hiệu quả và cạnh tranh.
- Nhiễu điện từ (EMI) tối thiểu.
- Mật độ công suất riêng cao (5W-25kW trên một linh kiện).
- Khoảng cách rò và khoảng cách an toàn cao giữa sơ cấp và
- Áp dụng cho tất cả các cấu trúc SMPS.
- Nhiều tùy chọn lắp đặt và đấu nối (Ngang, Dọc, Lỗ xuyên, SMT, Chân cắm, Dây cáp và hơn thế nữa).
- Kẹp tản nhiệt được thiết kế đặc biệt.
- ỨNG DỤNG:
Mật độ cao và hiệu suất năng lượng cao.
- Nguồn DC/DC dòng cao, dòng điện cao.
- Cuộn dây chính đóng vai trò là cuộn cảm đầu ra,
- Trong khi các cuộn dây phụ điều khiển, dòng điện đầu vào đến PM(TI25S1604).
- Viễn thông, hệ thống điều khiển công nghiệp,
- Hệ thống xe ô tô và thiết bị hạng nặng
- THÔNG TIN KỸ THUẬT:
Độ tự cảm của PE 20s1604 đo trên Agilient/HP4284 giữa các chân 7 & 11 ở 100kHz, 0,1 Vrms.
- Định mức IDC là 85% của IDC bão hòa hoặc IDC gia nhiệt, tùy theo giá trị nào thấp hơn.
- IDC bão hòa là dòng điện làm cho độ tự cảm giảm 15% so với giá trị danh định.
- IDC gia nhiệt là dòng điện làm cho nhiệt độ của bộ phận tăng khoảng 45°C.
- CÂU HỎI THƯỜNG GẶP
H: Ưu điểm của máy biến áp phẳng so với máy biến áp quấn dây truyền thống là gì?
A: Máy biến áp phẳng sử dụng cấu trúc mỏng và thiết kế quấn dây kiểu PCB.
Chúng cung cấp độ tự cảm rò rỉ cực thấp (<0,2%), mật độ công suất cao (5W-25kW trên mỗi linh kiện), bức xạ EMI thấp và khả năng quản lý nhiệt tuyệt vời. Thiết kế mỏng cũng giảm đáng kể chiều cao, làm cho nó phù hợp với các ứng dụng lắp đặt mật độ cao.H: Ưu điểm của độ tự cảm rò rỉ cực thấp (<0,2%) là gì?A: Độ tự cảm rò rỉ cực thấp làm giảm các đỉnh điện áp trên các thiết bị chuyển mạch, giảm tổn thất chuyển mạch và cải thiện hiệu suất hệ thống. Nó cũng giảm nhiễu điện từ (EMI) đến các mạch xung quanh, đơn giản hóa thiết kế bộ lọc EMI.
H: Thời gian giao hàng là bao lâu và phương pháp đóng gói nào được sử dụng?A: Thời gian chờ tiêu chuẩn là 2-8 tuần sau khi xác nhận đơn hàng, tùy thuộc vào thông số kỹ thuật sản phẩm và số lượng đặt hàng. Sản phẩm được đóng gói an toàn với thùng carton, mút xốp, pallet, màng bọc và dây đai cố định để đảm bảo vận chuyển quốc tế an toàn.
