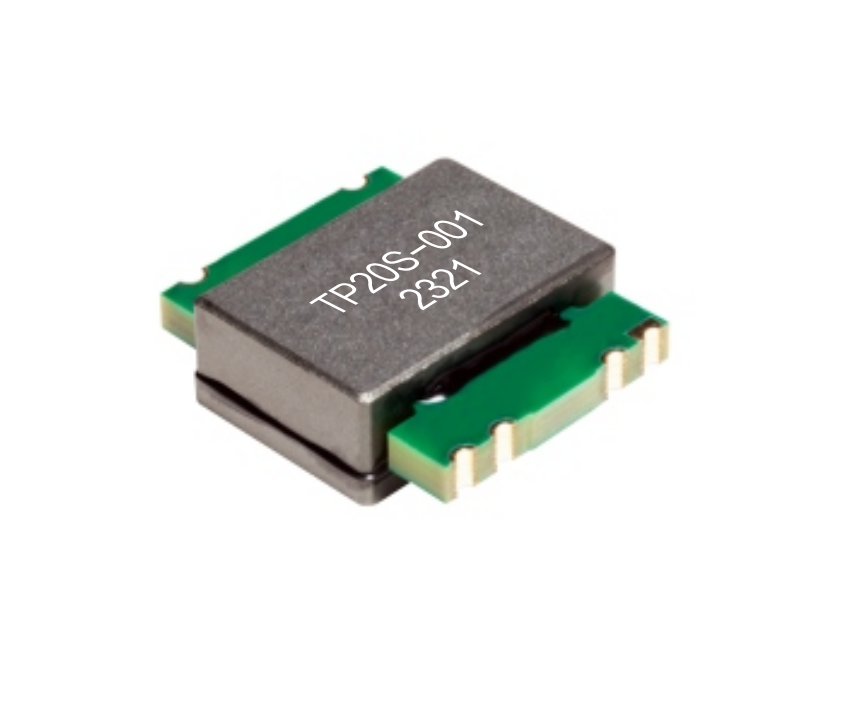

Được thiết kế cho chuyển đổi nguồn thế hệ tiếp theo, Dòng TP20S của máy biến áp phẳng cung cấp công suất lên đến 60 watt với hiệu suất vượt trội và cấu hình cực kỳ thấp chỉ 9,0 mm. Được tối ưu hóa cho hoạt động tần số cao từ 200 kHz đến 700 kHz, cấu trúc phẳng tiên tiến của nó đạt được mật độ công suất vượt trội, khiến nó trở thành giải pháp lý tưởng cho các ứng dụng bị giới hạn về không gian, đòi hỏi hiệu suất mạnh mẽ và đáng tin cậy trong các môi trường công nghiệp, ô tô và viễn thông.
Mật độ công suất cao: Kích thước nhỏ gọn 22 mm x 23,5 mm cho phép mật độ công suất lên đến 400 watt trên inch khối.
Thiết kế hiệu quả cao: Kiến trúc từ phẳng tiên tiến giảm thiểu tổn thất để tăng cường hiệu suất nhiệt.
Dải tần số mở rộng: Được tối ưu hóa cho hoạt động ổn định từ 200 kHz đến 700 kHz.
Kết cấu chắc chắn: Hoạt động đáng tin cậy trong dải nhiệt độ rộng từ –40°C đến +125°C.
Độ tự cảm rò thấp: ≤0,5 μH thiết kế làm giảm tổn thất chuyển mạch và tiếng ồn trong các mạch tần số cao.
Ứng dụng
Chuyển đổi nguồn DC/DC: Các cấu trúc liên kết chuyển đổi tiến, cầu đầy đủ, cầu bán phần và đẩy kéo mật độ cao.
Cơ sở hạ tầng viễn thông: Nguồn điện cho máy chủ, bộ định tuyến và bộ khuếch đại trạm gốc.
Hệ thống công nghiệp: Truyền động động cơ, hệ thống điều khiển và thiết bị tự động hóa yêu cầu hiệu suất mạnh mẽ.
Ô tô & Vận tải: Bộ sạc trên bo mạch (OBC), hệ thống quản lý pin (BMS) và hệ thống truyền động cho xe điện và thiết bị hạng nặng.
Hỏi: Máy biến áp phẳng tần số cao này khác với loại dây quấn truyền thống như thế nào?
Đáp: Dòng TP20S sử dụng cấu trúc cuộn dây phẳng, cung cấp hiệu suất nhiệt tốt hơn đáng kể, cấu hình thấp hơn và các thông số điện nhất quán hơn như độ tự cảm rò thấp, làm cho nó vượt trội cho các bộ nguồn chuyển mạch (SMPS) tần số cao, mật độ cao.
Hỏi: Quản lý nhiệt nào được khuyến nghị cho công suất đầu ra 60W đầy đủ?
Đáp: Mặc dù được thiết kế cho hiệu quả cao, việc đạt được công suất định mức đầy đủ liên tục có thể yêu cầu bố cục PCB thích hợp với các lỗ thông nhiệt và/hoặc luồng không khí dựa trên môi trường ứng dụng cụ thể để duy trì nhiệt độ hoạt động an toàn.
Hỏi: Có sẵn tỷ lệ vòng hoặc điện áp tùy chỉnh không?
Đáp: Có, các thiết kế tùy chỉnh được hỗ trợ cho sản xuất số lượng lớn. Vui lòng liên hệ với nhóm hỗ trợ của chúng tôi với các yêu cầu điện và cơ học cụ thể của bạn.
