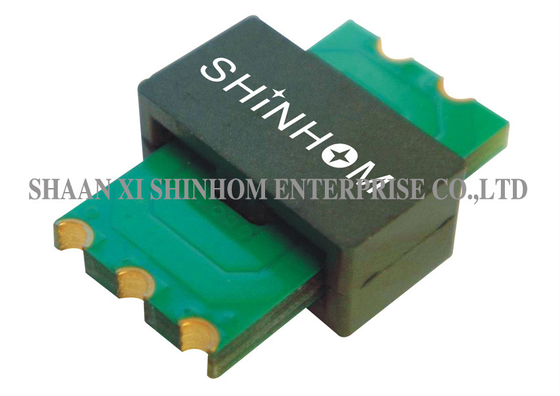

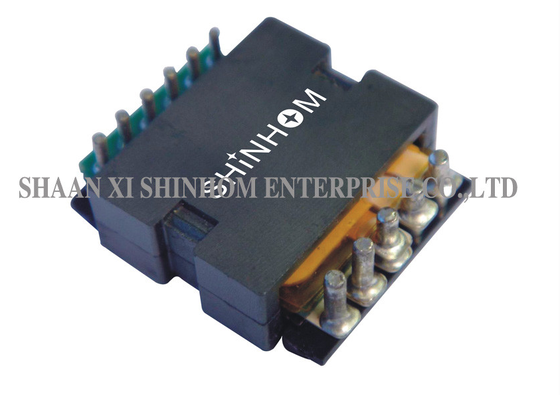

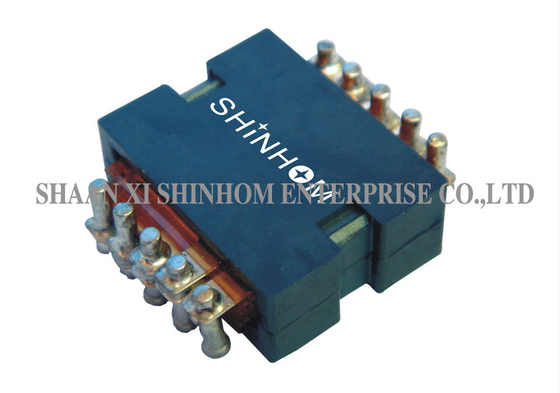

Biến áp phẳng tần số cao dòng TP20A công suất 100W được thiết kế cho các ứng dụng bộ chuyển đổi DC-DC và nguồn điện chuyển mạch. Dải công suất là 75-100W, với độ dày tối đa chỉ 7.4mm và diện tích chiếm dụng 20.12*18.50mm.Sản phẩm hoạt động ở 200kHz-700kHz, với điện áp cách ly làm việc là 1500Vdc. Nó cung cấp độ tự cảm rò cực thấp, hiệu suất cao và nhiễu EMI tối thiểu, tương thích với tất cả các cấu trúc SMPS.Có nhiều tùy chọn lắp đặt và đầu nối. Thiết kế kẹp tản nhiệt chuyên dụng đảm bảo hiệu suất quản lý nhiệt tuyệt vời.Nó được sử dụng rộng rãi trong Bộ chuyển đổi DC-DC, nguồn điện chuyển mạch và nhiều ứng dụng chuyển đổi nguồn tần số cao khác.
Tính năng
Công suất lên đến 100W
Dải tần số 200kHz-700kHz
Điện áp cách ly làm việc 1500Vdc
Độ tự cảm rò cực thấp (<0.2%)
Độ dày tối đa chỉ 7.4mm
Nhiệt độ hoạt động -40 đến +125°C
Tương thích với tất cả các cấu trúc SMPS
Thiết kế kẹp tản nhiệt chuyên dụng
Ứng dụng
Bộ chuyển đổi DC-DC
Nguồn điện chuyển mạch (SMPS)
Hệ thống nguồn phân tán
Nguồn điện thiết bị truyền thông
Nguồn điện điều khiển công nghiệp
Điện tử ô tô
Nguồn điện thiết bị y tế
Mô-đun nguồn mật độ cao
Bảng chọn thông số kỹ thuật sản phẩm
| Thông số | Thông số kỹ thuật |
|---|---|
| Dòng | TP20A |
| Dải công suất | 75 - 100W |
| Tần số hoạt động | 200kHz - 700kHz |
| Điện áp cách ly làm việc | 1500Vdc |
| Độ dày tối đa | 7.4mm |
| Diện tích chiếm dụng | 20.12 * 18.50mm |
| Độ tự cảm rò | <0.2% (lõi không khe hở) |
| Nhiệt độ hoạt động | -40°C đến +125°C |
| Khả năng tương thích cấu trúc | Tất cả các cấu trúc SMPS |
| Tùy chọn lắp đặt | Ngang / Dọc / Lỗ xuyên / SMT / Chân cắm / Dây dẫn |
| Thiết kế nhiệt | Kẹp tản nhiệt chuyên dụng |
Câu hỏi thường gặp
H: Làm thế nào để đăng ký nhận mẫu? Thời gian giao hàng là bao lâu?
A: Bạn có thể gửi yêu cầu nhận mẫu qua trang web hoặc email của chúng tôi. Mẫu miễn phí và sẽ được gửi đi trong vòng 3-5 ngày làm việc. Thời gian giao hàng cho đơn hàng số lượng lớn thường là 2-8 tuần; các sản phẩm tùy chỉnh sẽ được xác nhận riêng.
H: Bạn có hỗ trợ các đơn hàng thử nghiệm nhỏ không?
A: Có. Các đơn hàng thử nghiệm nhỏ (dưới MOQ tiêu chuẩn) có thể được thương lượng và nhận các tiêu chuẩn chất lượng và cam kết giao hàng tương tự như đơn hàng số lượng lớn. Vui lòng liên hệ với đội ngũ bán hàng của chúng tôi để biết chi tiết.
H: Bạn kiểm soát chất lượng như thế nào?
A: Chúng tôi đảm bảo mọi sản phẩm đáp ứng thông số kỹ thuật thông qua kiểm tra chất lượng đầu vào (IQC) và kiểm tra chất lượng 100% trước khi giao hàng.
