Cuộn cảm công suất đúc SMD dòng LPM6030B có cấu hình cực thấp 3,0mm, dòng điện bão hòa cao (39A) và DCR cực thấp cho mạch điện dòng điện cao

5000
MOQ

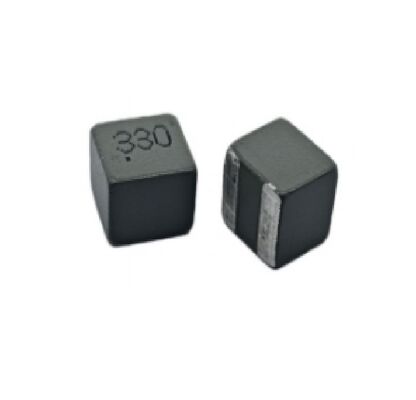

LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Làm nổi bật:

3.0mm Ultra-Low Profile SMD Power Inductor

,

High Saturation Current Molded Power Inductor

,

Ultra-Low DCR Dip Power Inductor
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SHINHOM
Chứng nhận: RoHS
Số mô hình: LPM6030B
Tài liệu: LPM6030B Series_.pdf
Thanh toán
Thời gian giao hàng: 2 ~ 8 tuần
Điều khoản thanh toán: L/C,T/T
Mô tả sản phẩm
Động mạch điện đúc SMD LPM6030B Series
Được thiết kế cho không gian hạn chế, mạch điện dòng điện cao, loạt LPM6030B đại diện cho một bước đột phá trong công nghệ cảm ứng hồ sơ thấp, với chiều cao mỏng đáng chú ý chỉ 3,0mm.Sử dụng lõi bột sắt carbonyl tiên tiến, các cảm ứng điện SMD này cung cấp hiệu suất điện bão hòa cao đặc biệt, với số lượng lên đến 39A, đảm bảo hoạt động ổn định trong điều kiện tải đòi hỏi.DCR cực thấp của chúng làm giảm thiểu tổn thất dẫn, làm cho chúng lý tưởng cho hiệu quả cao, thiết kế chuyển đổi điện năng mật độ cao trong điện tử di động và nhỏ gọn.
Các đặc điểm chính
  • Phạm vi cảm ứng: 0,18μH đến 3,3μH (± 20% @0Adc)
  • Điện lượng nhiệt định số (IDC): 8A đến 32A
  • Điện bão hòa (Isat): 12,2A đến 39A
  • DCR (loại): 1,59mΩ đến 19,92mΩ
  • Tần số tự cộng hưởng (loại): 26MHz đến 141MHz
  • Profile cực thấp: 6,6mm x 6,4mm x 3,0mm
  • Không chứa chì 100% và tuân thủ RoHS
  • Nhiệt độ hoạt động: -40°C đến +165°C
Thông số kỹ thuật
Parameter Phạm vi/giá trị
Phạm vi cảm ứng 0.18μH đến 3.3μH (± 20% @0Adc)
Dòng nhiệt định số (IDC) 8A đến 32A
Dòng bão hòa (Isat) 12.2A đến 39A
DCR (Thông thường) 1.59mΩ đến 19.92mΩ
Tần số tự cộng hưởng 26 MHz đến 141 MHz
Kích thước 6.6mm x 6.4mm x 3.0mm
Nhiệt độ hoạt động -40°C đến +165°C
Ứng dụng
  • Máy chuyển đổi DC/DC dòng điện cao cho CPU và GPU cung cấp năng lượng trong máy tính xách tay và ultrabook
  • Các mô-đun quản lý năng lượng (PMM) trong điện thoại thông minh, máy tính bảng và màn hình LCD
  • Các nguồn điện trên tàu cho thiết bị kết nối mạng và truyền thông
  • Máy chuyển đổi điểm tải (PoL) trong máy chủ và thiết bị lưu trữ
  • Điện tử tiêu dùng di động bao gồm DSC, DVC và PDA
Câu hỏi thường gặp
Ưu điểm chính của chiều cao 3,0mm của LPM6030B là gì?
Hình dạng 3,0mm cực thấp cho phép tích hợp vào các thiết bị hiện đại cực kỳ mỏng, chẳng hạn như máy tính xách tay mỏng và các mô-đun nhỏ gọn, nơi độ cao Z bị hạn chế.
Làm thế nào dòng bão hòa cao có lợi cho các bộ chuyển đổi DC / DC?
Một dòng bão hòa cao đảm bảo cảm ứng duy trì độ cảm ứng của nó trong điều kiện tải trọng cao, ngăn ngừa giảm hiệu suất và đảm bảo đầu ra điện áp ổn định trong các ứng dụng CPU / GPU VRM.
Các cảm ứng này có phù hợp với chuyển đổi tần số cao không?
Vâng, với SRF điển hình lên đến 141MHz cho các mô hình cảm ứng thấp hơn, chúng ổn định để sử dụng trong các nguồn cấp điện chế độ chuyển mạch tần số cao hiện đại.
Điện lượng nhiệt định số (IDC) cho thấy gì?
Đó là dòng DC khiến nhiệt độ của cảm ứng tăng khoảng 40 °C so với môi trường xung quanh, cung cấp một hướng dẫn cho quản lý nhiệt trong hoạt động liên tục.
