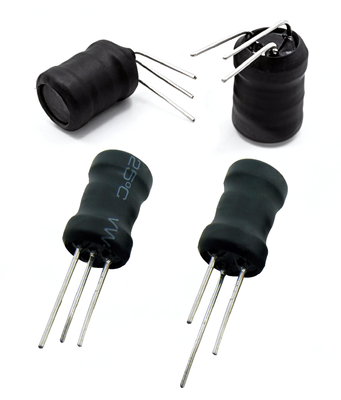

Cuộn cảm trống 3 chân dòng LCHBcó cấu trúc xuyên lỗ thẳng đứng (DIP) và thiết kế cuộn dây tập trung ở giữa, cung cấp giải pháp nhỏ gọn, tiết kiệm chi phí và nhẹ cho nhiều ứng dụng điện tử công suất thấp khác nhau. Dòng cuộn cảm lõi trống 3 chân này bao gồmLCHB0608, LCHB0810, LCHB0912 và LCHB1016tùy chọn kích thước, vớiCấu hình cuộn dây A, B và Ccó sẵn để đáp ứng các yêu cầu mạch khác nhau. Phạm vi điện cảm bao gồm từ 0,02mH đến 300mH, với điện trở DC thấp tới 0,02Ω, đảm bảo lưu trữ năng lượng hiệu quả và hiệu suất điện ổn định. Với kích thước nhỏ gọn, cấu trúc đơn giản và hiệu suất đáng tin cậy, dòng LCHB được sử dụng rộng rãi trong trình điều khiển tăng áp còi áp điện, mạch tăng áp đèn LED mini, bộ chuyển đổi DC-DC vi mô, lọc tín hiệu điện tử tiêu dùng và mô-đun âm thanh đồ chơi điện tử.
| Loạt | Kích thước (mm) | Phạm vi điện cảm (mH) | Phạm vi DCR (Ω) | Phạm vi tỷ số vòng quay (N1:N2) | Ứng dụng điển hình |
|---|---|---|---|---|---|
| LCHB0608-3W | 6 × 8 | 0,02 ~ 80 | 0,05 ~ 1400 | 1:1.1 ~ 1:18.4 | Thiết bị di động siêu nhỏ gọn |
| LCHB0810-3W | 8 × 10 | 0,04 ~ 120 | 0,8 ~ 275 | 1:1.6 ~ 1:23.3 | Mạch chuyển đổi tăng cường chung |
| LCHB0912-3W | 9 × 12 | 0,10 ~ 200 | 0,6 ~ 400 | 1:1.6 ~ 1:26.3 | Các ứng dụng lọc và tăng cường công suất trung bình |
| LCHB1016-3W | 10 × 16 | 0,47 ~ 160 | 2,8 ~ 200 | 1:10.1 ~ 1:17.7 | Mạch chuyển đổi tăng cường công suất cao hơn |
Ghi chú:Các thông số kỹ thuật ở trên thể hiện phạm vi thông số điển hình cho từng dòng. Để biết các đặc tính điện chi tiết của từng mẫu máy, vui lòng tham khảo bảng dữ liệu đầy đủ.
Tất cả các sản phẩm dòng LCHB đều có sẵn vớiCấu hình cuộn dây A, B và C, cung cấp các tùy chọn linh hoạt cho các cấu trúc liên kết mạch khác nhau, yêu cầu về tỷ lệ vòng dây và thiết kế bố trí PCB.
Hỏi: Trống 3 chân có được khôngcuộn cảmthay thế một máy biến áp trong mạch tăng cường?
MỘT:Đúng. Dòng LCHB sử dụng cấu trúc cuộn dây kép đặt ở giữa trên một lõi từ duy nhất, cho phép tăng điện áp và thực hiện các chức năng truyền năng lượng tương tự như một máy biến áp nhỏ trong các mạch điện tử nhỏ gọn.
Hỏi: Làm cách nào để chọn kích thước dòng LCHB phù hợp?
MỘT:Chọn kích thước phù hợp theo công suất yêu cầu, không gian PCB, giá trị điện cảm và điện áp đầu ra. Các mẫu nhỏ hơn lý tưởng cho các thiết bị điện tử cầm tay, trong khi các mẫu lớn hơn cung cấp khả năng lưu trữ năng lượng cao hơn.
Hỏi: Sự khác biệt giữa cấu hình cuộn dây A, B và C là gì?
MỘT:Các phiên bản A, B và C thể hiện sự khác nhaucấu trúc cuộn dây và cấu hình dây dẫnđược thiết kế cho các yêu cầu kết nối mạch và bố trí PCB khác nhau.
Hiệu suất điện tương đương giữa ba cấu hình. Yếu tố lựa chọn chính là thiết kế bố trí PCB, sắp xếp chân cắm và yêu cầu cấu trúc cuộn dây.
Hỏi: Khả năng chịu nhiệt hàn của Cuộn cảm dòng LCHB là bao nhiêu?
MỘT:Cuộn cảm trống dòng LCHB có thể chịu đượcNhiệt độ hàn 260°C trong 10 giây. Nó cũng cung cấp khả năng kháng dung môi tuyệt vời theo MIL-STD-202E, khiến nó phù hợp cho các quy trình hàn sóng và hàn thủ công.
