Nhà /Sản phẩm/Cuộn cảm nhúng/LPM6060B Series SMD Molded Power Inductor với DCR thấp, dòng bão hòa cao và kích thước nhỏ gọn cho các bộ chuyển đổi DC / DC

LPM6060B Series SMD Molded Power Inductor với DCR thấp, dòng bão hòa cao và kích thước nhỏ gọn cho các bộ chuyển đổi DC / DC

5000
MOQ
LPM6060B Series SMD Molded Power Inductor with Low DCR, High Saturation Current, and Compact Dimensions for DC/DC Converters
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Làm nổi bật:

Cuộn cảm nguồn DCR SMD thấp

,

Cuộn cảm công suất đúc hiện tại có độ bão hòa cao

,

Kích thước nhỏ gọn Cuộn cảm điện nhúng
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SHINHOM
Chứng nhận: RoHS
Số mô hình: LPM6060B
Tài liệu: LPM6060B Series_.pdf
Thanh toán
Thời gian giao hàng: 2 ~ 8 tuần
Điều khoản thanh toán: L/C,T/T
Mô tả sản phẩm

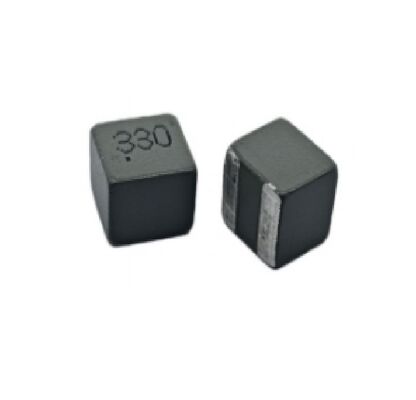

SMD Molded Power Inductors LPM6060B Series
Được thiết kế để chuyển đổi năng lượng hiệu quả cao trong thiết kế nhỏ gọn, loạt LPM6060BMáy cảm ứng điện SMDcung cấp hiệu suất đáng tin cậy thông qua công nghệ lõi bột sắt carbonyl tiên tiến.Ống dẫn hìnhcó dấu chân hồ sơ thấp (6,6mm * 6,4mm * 6,0mm) và được tối ưu hóa choỨng dụng DCR thấpHoàn toàn phù hợp với RoHS và không có chì, chúng hỗ trợ các mạch chuyển đổi DC / DC đòi hỏi nơi không gian, hiệu quả,và độ tin cậy là rất quan trọng.
Các thông số kỹ thuật chính
Parameter Phạm vi/giá trị
Phạm vi cảm ứng 4.7μH đến 33μH (@20kHz, 10Aac)
Điện lượng nhiệt 3.6A đến 11A
Dòng bão hòa 3.7A đến 13.1A
DCR (Thông thường) 14.46mΩ đến 95.68mΩ
SRF (Thông thường) 7MHz đến 21MHz
Nhiệt độ hoạt động -40°C đến +165°C
Kích thước 6.6mm * 6.4mm * 6.0mm
Tuân thủ 100% không chì, tuân thủ RoHS
Ứng dụng chính
  • Máy chuyển đổi DC/DC cho sức mạnh CPU trong máy tính xách tay
  • Quản lý năng lượng trong điện thoại di động, màn hình LCD, ổ cứng cứng và thiết bị di động
  • Các mô-đun cung cấp năng lượng trên tàu mỏng cho máy trao đổi mạng
  • Ứng dụng VRM (Voltage Regulator Module) trong máy chủ
  • Các mạch điện trong DVC, DSC, PDA và các thiết bị điện tử nhỏ gọn khác
Câu hỏi thường gặp
Điều gì làm cho LPM6060B phù hợp với máy chuyển đổi CPU máy tính xách tay?
DCR thấp và dòng bão hòa cao của nó đảm bảo cung cấp năng lượng hiệu quả với sản xuất nhiệt tối thiểu, lý tưởng cho các ứng dụng CPU VRM.
Điện lượng nhiệt được xác định như thế nào?
Điện nhiệt định số (Irmd) là dòng DC gây ra sự gia tăng nhiệt độ khoảng 40 °C trong cảm ứng trong điều kiện thử nghiệm.
Các cảm ứng này có tương thích với các quy trình hàn không chì không?
Vâng, loạt LPM6060B là 100% không chì và hoàn toàn phù hợp với các tiêu chuẩn RoHS, phù hợp với sản xuất thân thiện với môi trường hiện đại.
Phạm vi tần số tự cộng hưởng điển hình là bao nhiêu?
SRF dao động từ 7MHz đến 21MHz tùy thuộc vào giá trị cảm ứng, làm cho chúng ổn định trên các tần số chuyển đổi phổ biến.
