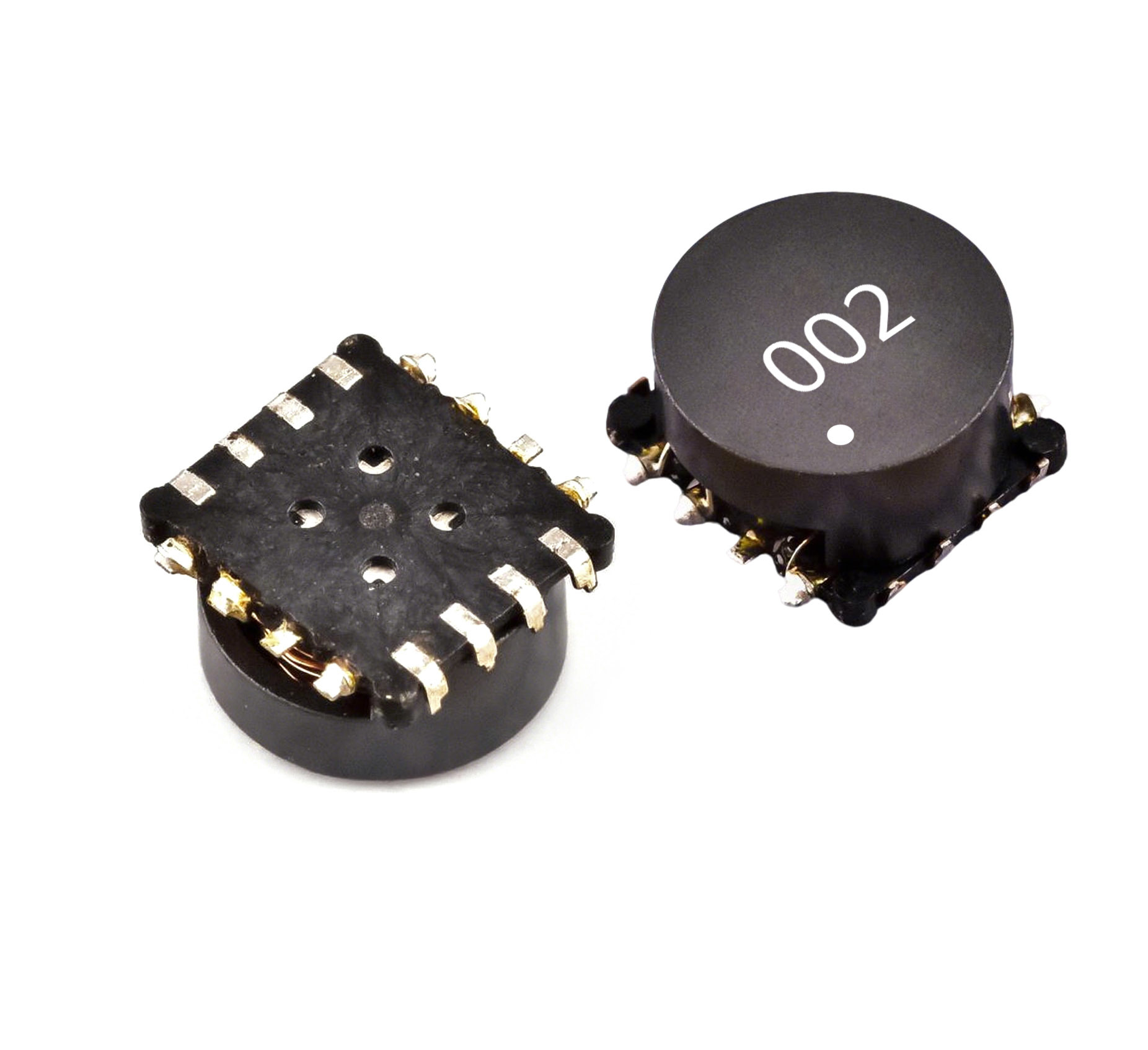

Được thiết kế để truyền năng lượng nhanh trong các hệ thống đèn flash nhỏ gọn, SDRS5630T Series cung cấp sạc tụ hiệu quả cao với tỷ lệ quay lên đến 1:25Thiết kế hồ sơ thấp của nó và độ dẫn xuất rò rỉ tối thiểu đảm bảo hiệu suất ổn định trên phạm vi nhiệt độ công nghiệp (-20 ° C đến +110 ° C).Các bộ biến áp này có cách điện tăng cường (500Vrms chịu điện áp) và cuộn chính xác để cung cấp năng lượng xung nhất quán trong các ứng dụng không gian hạn chế.
Đặc điểm
Hình ảnh cực thấp: 5,8mm chiều cao tối đa để tối ưu hóa không gian PCB.
Ít nhất khả năng dẫn xuất rò rỉ: Cải thiện hiệu quả truyền năng lượng.
Temp hoạt động mở rộng: -20 °C đến +110 °C độ tin cậy.
Thiết bị gắn bề mặt (SMD): Khả năng kết hợp tự động.
Cách ly điện cao: 500Vrms chịu điện áp.
Bao bì băng và cuộn: Sản xuất hợp lý (được ghi nhận là "Hoàn thành cuộn" trong trang dữ liệu).
Đặc điểm điện
| Số phần | Tỷ lệ quay (Np:Ns) | Pri Khả năng dẫn điện (μH) ±20% | Sec Inductance (mH) | Pri DCR (mΩ) | Sec DCR (Ω) |
|---|---|---|---|---|---|
| SDRS5630T-001 | 1:15 | 16.1 | 3.5 | 392 | 85.0 |
| SDRS5630T-002 | 1:10.2 | 8.5 | 0.8 | 370 | 20.0 |
| SDRS5630T-003 | 1:15 | 10.0 | 2.2 | 250 | 52.1 |
| SDRS5630T-004 | 1:25 | 10.0 | 6.3 | 250 | 85.4 |
| SDRS5630T-005 | 1:15 | 9.9 | 2.2 | 252 | 52.1 |
| SDRS5630T-006 | 1:17 | 18.5 | 4.7 | 418 | 75.8 |
Lưu ý: Danh sách trang dữ liệu trùng lặp mục SDRS5630T-004; bảng chỉ phản ánh các mô hình duy nhất.
Đặc điểm vật lý
Kích thước: 5,6±0,2mm (W) × 3,0mm tối đa (H) × 5,8mm tối đa (L).
Cấu hình thiết bị đầu cuối: Thiết kế 8-pin (xem sơ đồ cuộn: Pin 1-4 = Np, Pin 5-8 = Ns).
Lắp đặt: Định dạng pad được tối ưu hóa cho hàn ngược SMD.
Ứng dụng
Hình ảnh số: Sạc tụ tốc độ cao cho các đơn vị đèn flash máy ảnh DSLR / máy ảnh nhỏ gọn.
Ánh sáng Strobe: Sản xuất xung hiệu quả năng lượng trong máy ảnh flash di động.
Cảm biến công nghiệp: Các mạch kích hoạt đòi hỏi giải phóng điện áp cao nhanh.
Thiết bị y tế: Hệ thống đèn flash nhỏ gọn cho thiết bị nội soi / chẩn đoán.
Tuân thủ & Bao bì
Vật liệu phù hợp với RoHS.
Bao bì băng và cuộn tiêu chuẩn ("Rolls Completion").
