Thông số điện
| Tần số | 50-60Hz |
| Xếp hạng đầu vào | 5A-5000A |
| Phạm vi đo | 10% trong 130% trong |
| Xếp hạng đầu ra | 0,33V (AC) hoặc 0-500mA |
| Tỉ lệ | ± 1 |
| Góc pha | ≤ ± 90 phút |
| Độ bền điện môi | 2,5KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩ phút |
Thông số cơ học
| Vỏ | PC / UL94-V0 |
| Bobbin | PBT |
| Cốt lõi | Permalloy |
| Cơ cấu nội bộ | Epoxy |
| Xây dựng | Cà vạt |
| Nhiệt độ hoạt động | －25oC ～ 75oC |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Dây UL1015 22AWG (dây đôi) 2.0m |
Tính năng, đặc điểm:
Các ứng dụng:
Lựa chọn loại

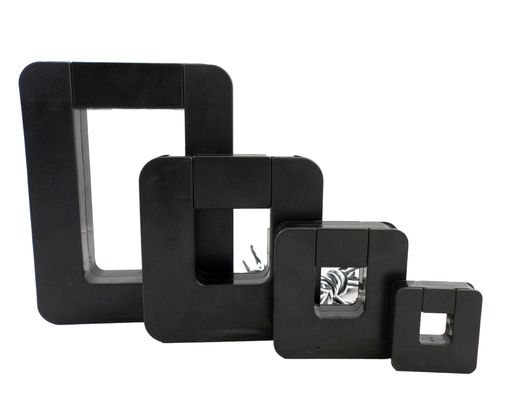

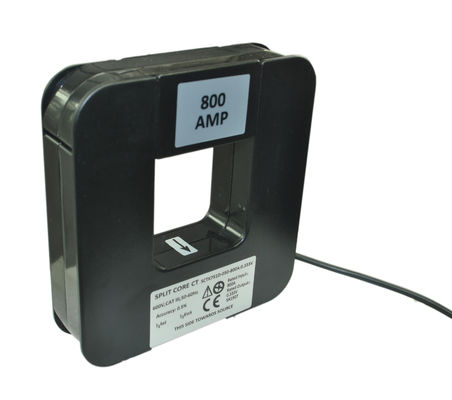

P / N | Xếp hạng đầu vào (A) | Đầu ra (mA / V) | Độ chính xác | Kích thước (mm / inch) | |||||
Một | B | C | D | E | |||||
SCTK751A | 5-200A (5,10,30,50,75,100,125,150,200) | 0-13.3mA 0,33V | 1 | 50,8 (2,00) | 53.3 (2.09) | 15.0 (0,59) | 19.1 (0,75) | 19.1 (0,75) | |
SCTK751B | 10-400A (10,50,75,150,200,250,300,400) | 0-26.6mA 0,33V | 1 | 59,6 (2.35) | 62,7 (2,47) | 21.0 (0,83) | 19.1 (0,75) | 19.1 (0,75) | |
SCTK751C | 50-630A (50.100.125.200.250.400.600.630) | 0-66.6mA 0,33V | 1 | 82,5 (3.25) | 85.1 (3,35) | 25,6 (1.01) | 31.8 (1,25) | 31.8 (1,25) | |
SCTK751D | 100-2000A (100,250,400,630,800A, 1000,2000) | 0-200mA 0,33V | 1 | 121,0 (4,76) | 127,0 (5,00) | 30,4 (1.19) | 50,8 (2,00) | 50,8 (2,00) | |
SCTK751E | 200-3000A (200.250.400.630,1500,2500,3000) | 0-300mA 0,33V | 1 | 118,0 (4,65) | 133,0 (5.24) | 24.0 (0,94) | 68,0 (2,68) | 80,0 (3.15) | |
SCTK751F | 400-5000A (400.800,1000,1500,2000,3000,5000) | 0-500mA 0,33V | 1 | 146,0 (5.75) | 190,5 (7,50) | 35,6 (1.40) | 76,2 (3.00) | 127,0 (5,00) | |
Hướng dẫn sử dụng
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
