Name: Biến áp phẳng di động 180W Nhiễu điện từ tối thiểu
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: TP26D0708
Availability: InStock

Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.

Đặc trưng

Thông số kỹ thuật

Tần số: 50KHz đến 3000KHz

Quyền lực: 180W

Kích thước pad: 29,5 mm × 26,7 mm

độ dày: 11mm

Nhiệt độ hoạt động: -40oC đến + 125oC

Tùy chỉnh: Tùy chỉnh

Làm nổi bật:

máy biến áp gói phẳng

máy biến áp cấu hình thấp

Thông tin cơ bản

Nguồn gốc: Trung Quốc

Hàng hiệu: Shinhom

Chứng nhận: RoHS

Số mô hình: TP26D0708

Thanh toán

chi tiết đóng gói: thùng carton

Thời gian giao hàng: 4 ~ 8 tuần

Điều khoản thanh toán: T/T

Khả năng cung cấp: 100000 / THÁNG

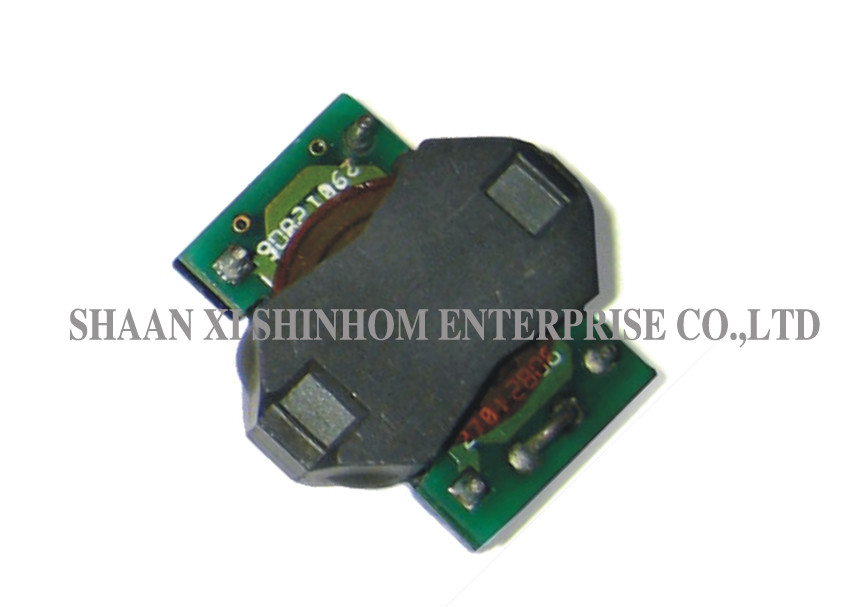

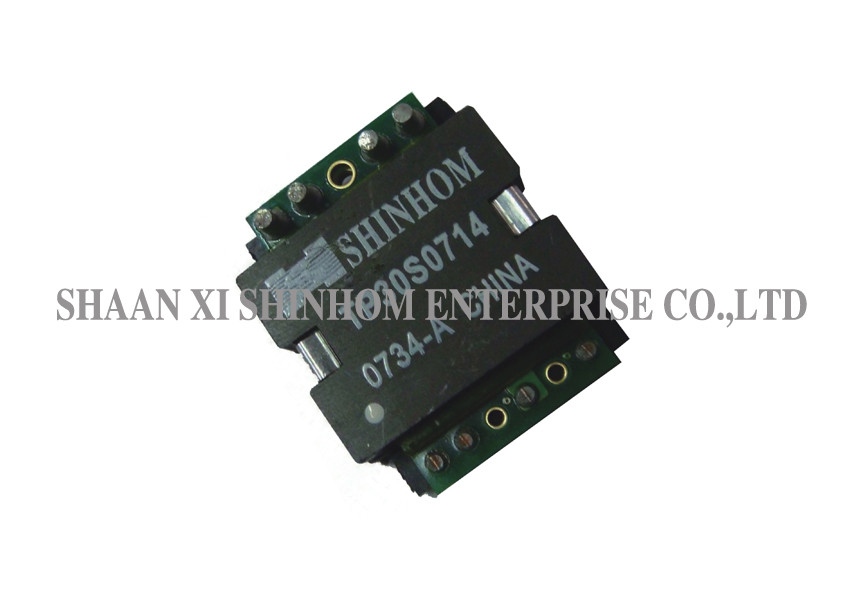

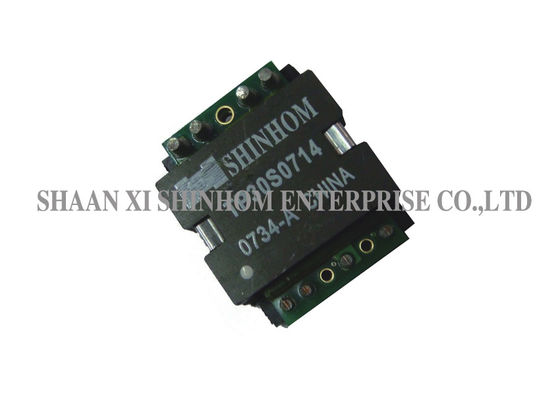

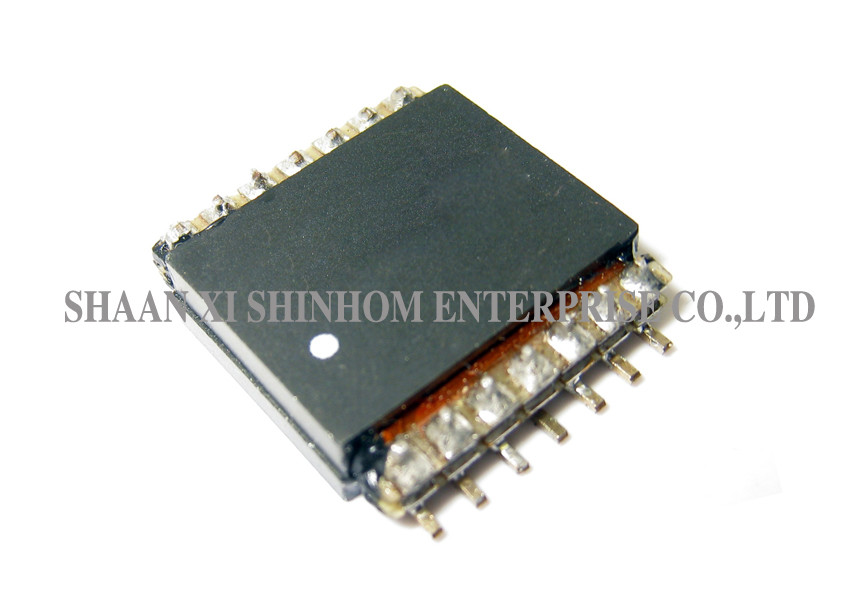

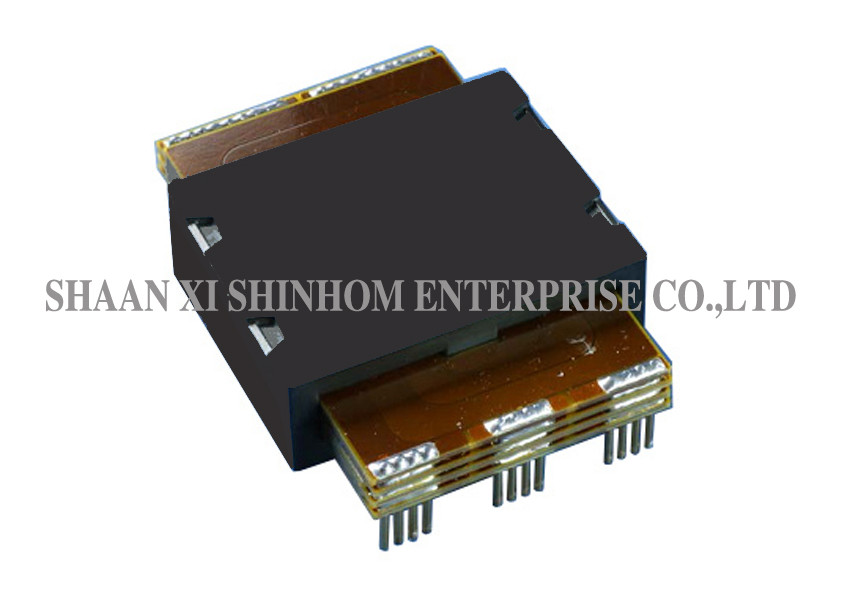

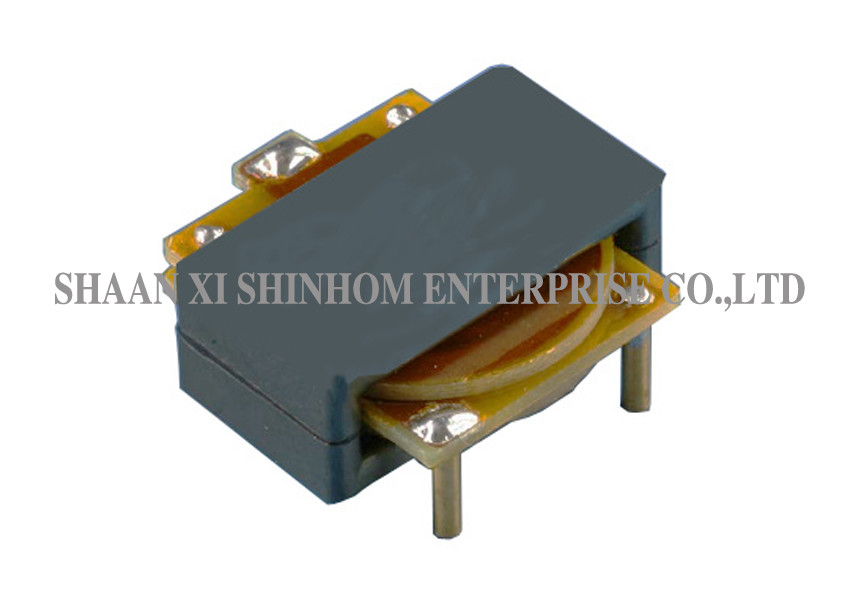

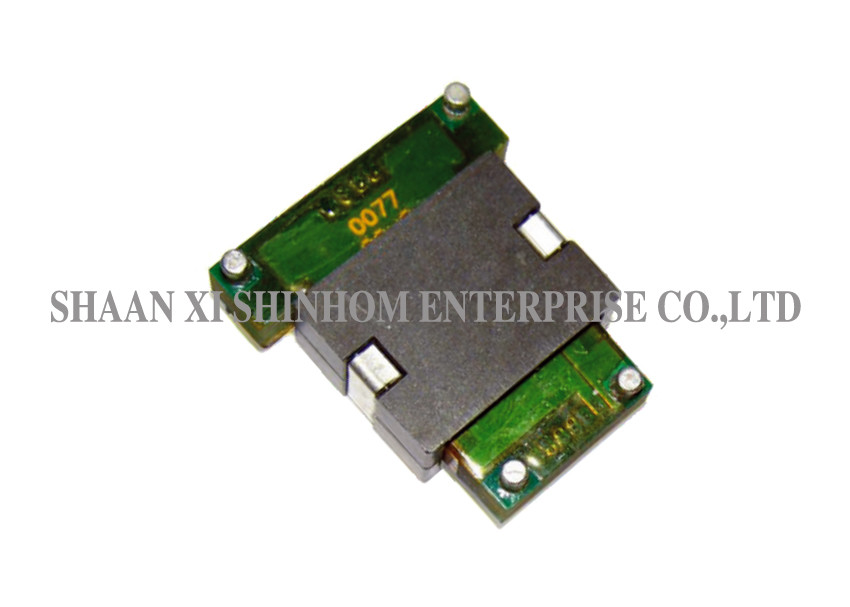

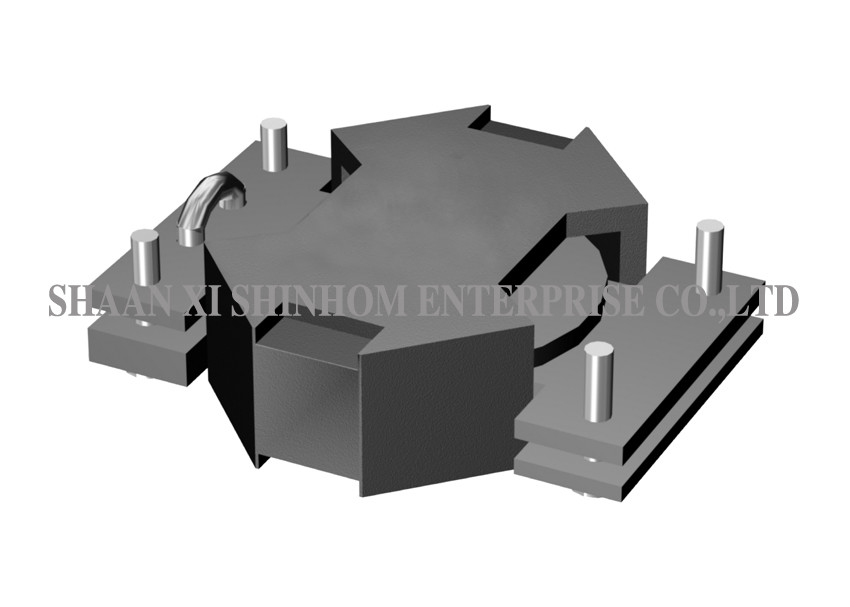

Bộ sưu tập

Biến áp phẳng di động 180W Nhiễu điện từ tối thiểu

Mô tả sản phẩm

TP26D0708 Máy biến áp phẳng 180W tần số cao, Máy biến áp công suất tần số cao, Max. độ dày 11mm

ĐẶC TRƯNG:

Xếp hạng sức mạnh lên tới 180 Watts
Hiệu quả cao
Dấu chân 29,5 mm × 26,7 mm
Hồ sơ thấp hơn 11 mm
Cách ly cao (hoạt động) 1500 Vdc
Tần số cao 50 kHz-3000 kHz
Nhiệt độ hoạt động -40oC đến + 125oC
Độ tự cảm rò rỉ rất thấp (dưới 0,2% đối với lõi không bị rách).
Chi phí hiệu quả và cạnh tranh.
Giao thoa điện từ tối thiểu (EMI).
Khoảng cách Creepage và giải phóng mặt bằng cao giữa chính và
Áp dụng cho tất cả các cấu trúc liên kết SMPS.
Tùy chọn gắn và thiết bị đầu cuối khác nhau (Ngang, dọc, xuyên lỗ, SMT, chân, cáp bay và nhiều hơn nữa).
Thiết kế đặc biệt Móc tản nhiệt.
Máy biến áp phẳng cấu hình thấp
Máy biến áp phẳng công suất cao
Máy biến áp phẳng tần số cao
Máy biến áp phẳng PCB
Máy biến áp điện phẳng
Tắt kệ máy biến áp phẳng SMT

THÔNG SỐ KỸ THUẬT ĐIỆN

KHÔNG.	MỤC	THIẾT BỊ ĐẦU CUỐI	ĐẶC BIỆT	NHẬN XÉT
1	HƯỚNG DẪN	2-4	40uH-60uH	KIM LOẠI LCR AT 100KHz / 0,1V
1	LEAKAGE HƯỚNG DẪN	2-4 (RÚT GỌI PIN KHÁC)	300nHMAX	KIM LOẠI LCR AT 100KHz / 0,1V
2	KIỂM TRA HI-POT	PIN1-PIN2	AC1500V, 2 giây, 5mA	CS2672 hoặc THIẾT BỊ
2	KIỂM TRA HI-POT	PIN7-PIN10	AC1500V, 2 giây, 5mA	CS2672 hoặc THIẾT BỊ
3	DCR	2-4	10,5mΩMax	YY2511 hoặc THIẾT BỊ
		7-8 & 10-11	2mΩMax
		1-6	21mΩMax
