Hiệu suất ổn định Gói phẳng Máy biến áp Cao cuộn hiện tại Hiệu suất cao

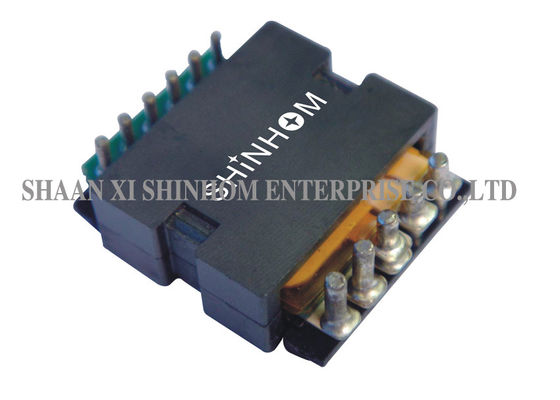

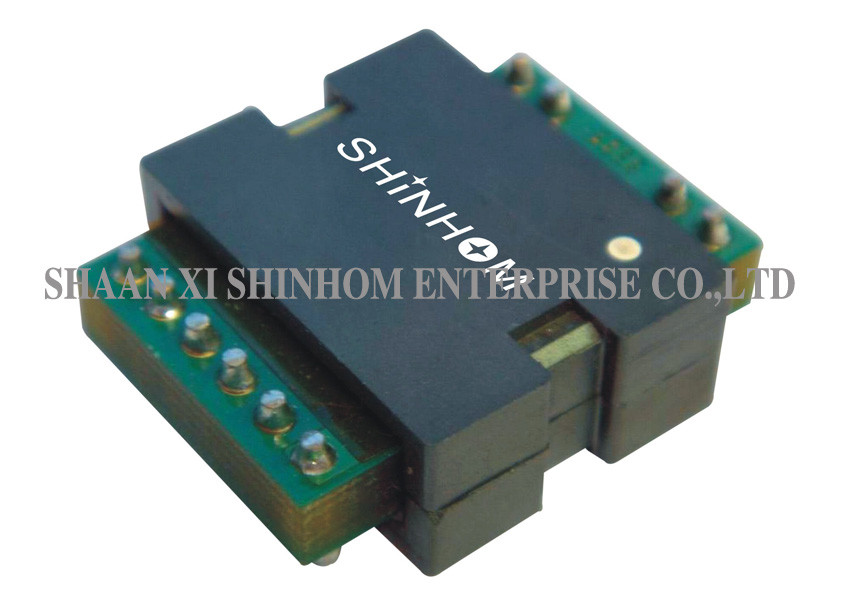

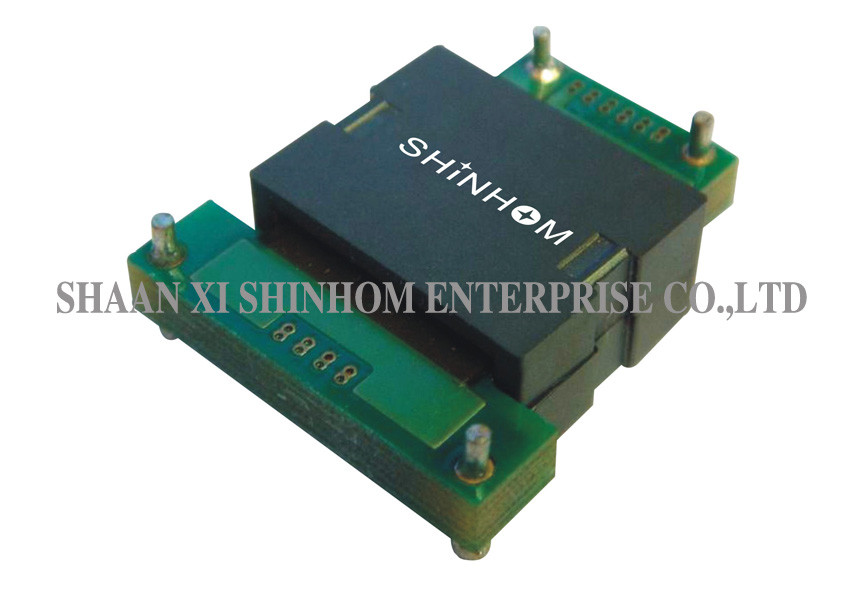

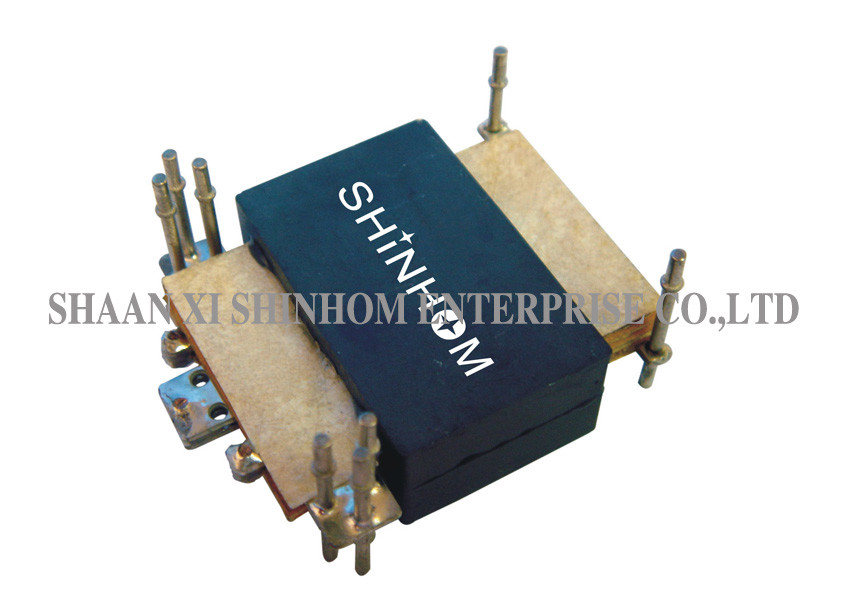

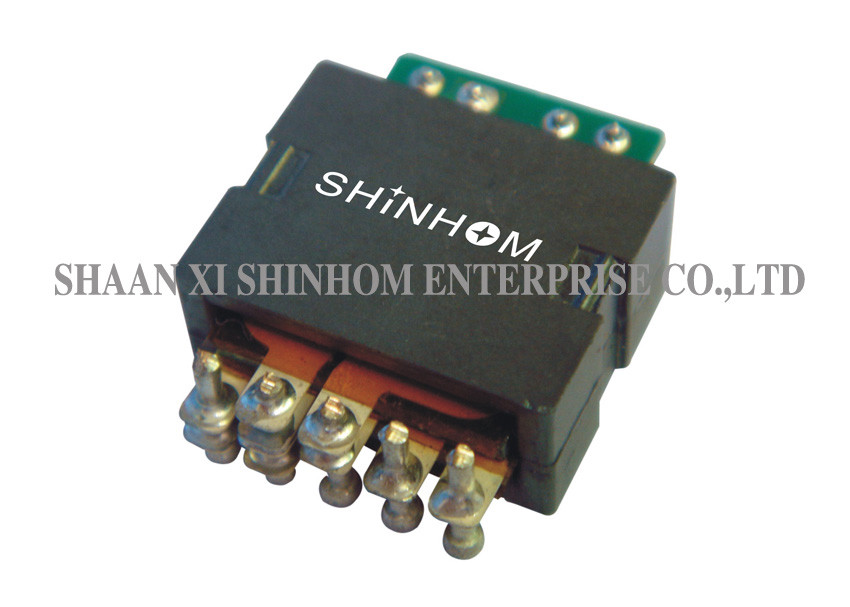

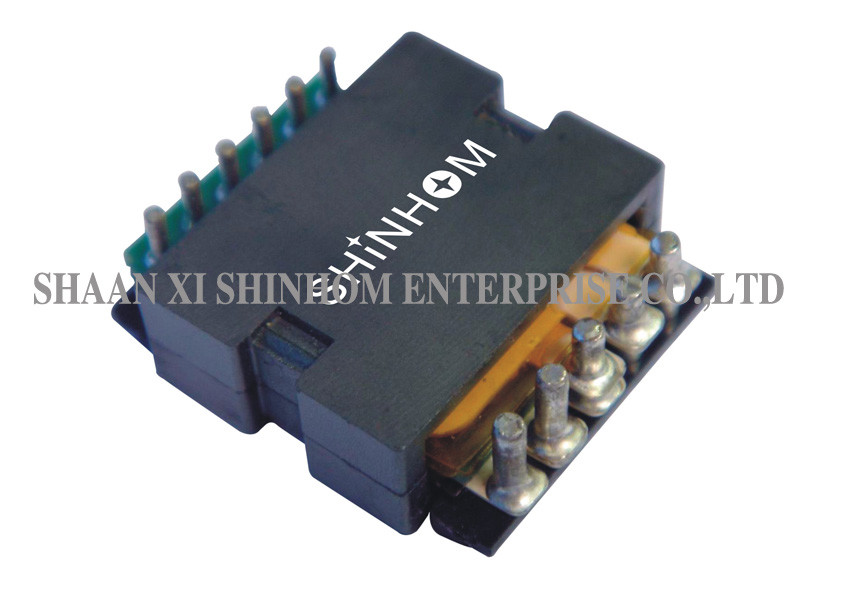

TP25F Series Máy biến áp phẳng 140W tần số cao, Máy biến áp phẳng gắn PCB, Máy biến áp điện, cuộn dây cao

TÍNH NĂNG, ĐẶC ĐIỂM:

• Máy biến áp phẳng cấu hình thấp
• Máy biến áp phẳng công suất cao
• Máy biến áp phẳng tần số cao
• Máy biến áp phẳng PCB
• Máy biến áp điện phẳng
• Tắt kệ máy biến áp phẳng SMT
• Xếp hạng sức mạnh lên tới 140 Watts
• Hiệu suất cao trên 98%
• Mật độ năng lượng cao 600 Watts trên mỗi inch khối
• Dấu chân 23,5 mm × 20,10 mm
• Cấu hình thấp hơn 9,12 mm
• Cách ly cao (hoạt động) 1500 Vdc
• Tần số cao 200 kHz-700 kHz
• Nhiệt độ hoạt động -40oC đến + 125oC
• Độ tự cảm rò rỉ rất thấp (dưới 0,2% đối với lõi không bị rách).
• Chi phí hiệu quả và cạnh tranh.
• Giao thoa điện từ tối thiểu (EMI).
• Khoảng cách Creepage và giải phóng mặt bằng cao giữa chính và
• Áp dụng cho tất cả các cấu trúc liên kết SMPS.
• Tùy chọn gắn và thiết bị đầu cuối khác nhau (Ngang, dọc, xuyên lỗ, SMT, chân, cáp bay và nhiều hơn nữa).
• Thiết kế đặc biệt Móc tản nhiệt.

CÁC ỨNG DỤNG:

• Bộ chuyển đổi DC / DC hiệu suất cao.
• Hiệu suất cao lên tới hơn 98 phần trăm, mật độ năng lượng cao 600 watt trên mỗi bộ chuyển đổi DC / DC phân khối.
• Đối với các bộ chuyển đổi DC / DC toàn cầu, nửa cầu, nửa cầu và kéo đẩy.
• Điện áp đầu vào giữa 18V và 75V, và điện áp đầu ra từ bộ chuyển đổi DC / DC 1.0V xuống còn 1.0V.
• Viễn thông, hệ thống điều khiển công nghiệp,
• Hệ thống xe ô tô và thiết bị nặng

THÔNG TIN KĨ THUẬT:

• Tất cả các thông số kỹ thuật điển hình ở TA = 25 ℃.
• Độ tự cảm được đo trên HP4284 giữa các chân 2 - 4 ở 100 kHz, 100 mVrms, 0 Adc.
• Độ tự cảm rò rỉ được đo giữa các chân 2 - 4 với tất cả các cuộn dây khác bị chập.
