Máy biến áp phẳng trọng lượng nhẹ, Máy biến áp cách ly cao Loại phẳng

Đàm phán
MOQ
negotiable
giá bán
Light Weight Planar Transformer , High Isolation Transformer Flat Type
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Tần số: 200KHz đến 700KHz
Quyền lực: 150W
Kích thước pad: 23,5 * 20,1mm
độ dày: 9,12mm
Nhiệt độ hoạt động: -40oC đến + 125oC
Tùy chỉnh: Tùy chỉnh
Làm nổi bật:

máy biến áp phẳng

,

máy biến áp gói phẳng

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: Shinhom
Chứng nhận: RoHS
Số mô hình: TP25D
Thanh toán
chi tiết đóng gói: thùng carton
Thời gian giao hàng: 4 ~ 8 tuần
Điều khoản thanh toán: T/T
Khả năng cung cấp: 100000 / THÁNG
Mô tả sản phẩm

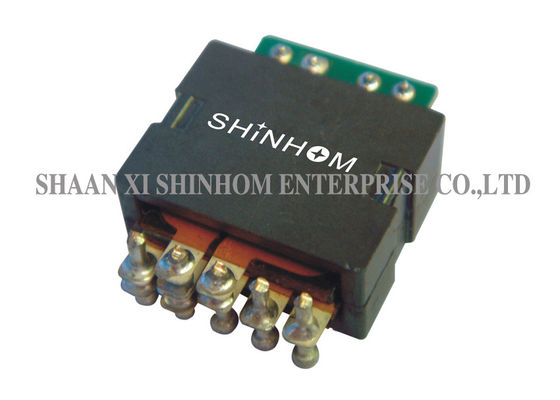

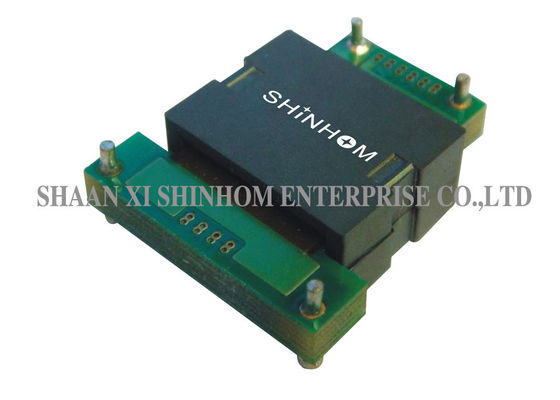

TP25D Series Máy biến áp phẳng 150W tần số cao, Máy biến áp phẳng gắn PCB, Max. độ dày 9,12mm

TÍNH NĂNG, ĐẶC ĐIỂM:

  • Xếp hạng sức mạnh lên tới 150 Watts
  • Hiệu suất cao trên 98%
  • Mật độ năng lượng cao 600 Watts trên mỗi inch khối
  • Dấu chân 23,5 mm × 20,10 mm
  • Cấu hình thấp hơn 9,12 mm
  • Cách ly cao (hoạt động) 1500 Vdc
  • Tần số cao 200 kHz-700 kHz
  • Nhiệt độ hoạt động -40oC đến + 125oC
  • Độ tự cảm rò rỉ rất thấp (dưới 0,2% đối với lõi không bị rách).
  • Chi phí hiệu quả và cạnh tranh.
  • Giao thoa điện từ tối thiểu (EMI).
  • Khoảng cách Creepage và giải phóng mặt bằng cao giữa chính và
  • Áp dụng cho tất cả các cấu trúc liên kết SMPS.
  • Tùy chọn gắn và thiết bị đầu cuối khác nhau (Ngang, dọc, xuyên lỗ, SMT, chân, cáp bay và nhiều hơn nữa).
  • Thiết kế đặc biệt Móc tản nhiệt.
  • Máy biến áp phẳng cấu hình thấp
  • Máy biến áp phẳng công suất cao
  • Máy biến áp phẳng tần số cao
  • Máy biến áp phẳng PCB
  • Máy biến áp điện phẳng
  • Tắt kệ máy biến áp phẳng SMT

CÁC ỨNG DỤNG:

  • Bộ chuyển đổi DC / DC hiệu suất cao.
  • Hiệu suất cao lên tới hơn 98 phần trăm, mật độ năng lượng cao 600 watt trên mỗi bộ chuyển đổi DC / DC phân khối.
  • Đối với các bộ chuyển đổi DC / DC toàn cầu, nửa cầu, nửa cầu và kéo đẩy.
  • Điện áp đầu vào giữa 18V và 75V, và điện áp đầu ra từ bộ chuyển đổi DC / DC 1.0V xuống 1.0V.
  • Viễn thông, hệ thống điều khiển công nghiệp,
  • Hệ thống xe ô tô và thiết bị nặng

THÔNG TIN KĨ THUẬT:

  • Độ tự cảm được đo bằng cả hai cuộn dây sơ cấp được nối trong chuỗi Pin (2-5) với Pin (3-4) được rút ngắn.
  • Độ tự cảm rò rỉ được đo bằng cuộn dây (2-4) với tất cả các cuộn dây khác bị chập.
  • Tất cả các thông số kỹ thuật điển hình ở TA = 25 ℃.
