Độ tin cậy cao Biến áp cấu hình thấp 100W cho hệ thống xe thiết bị hạng nặng

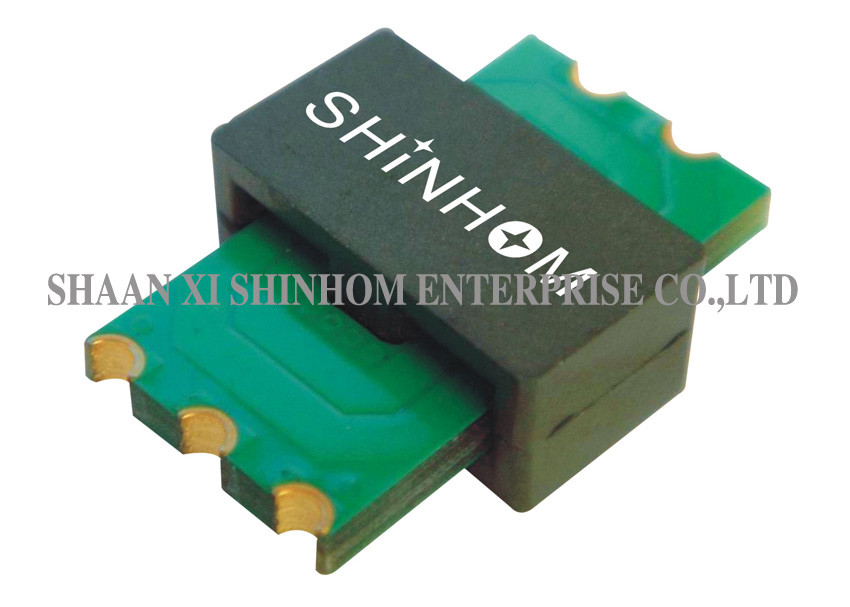

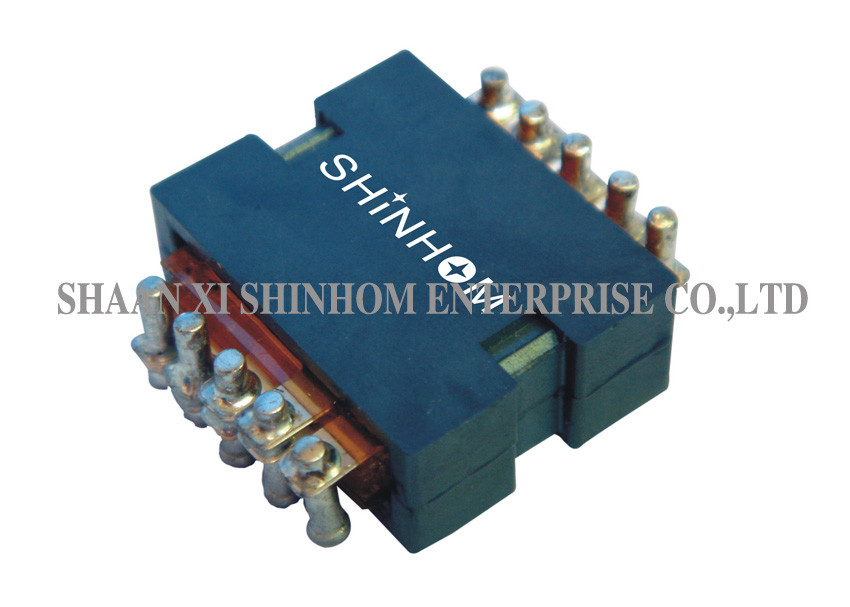

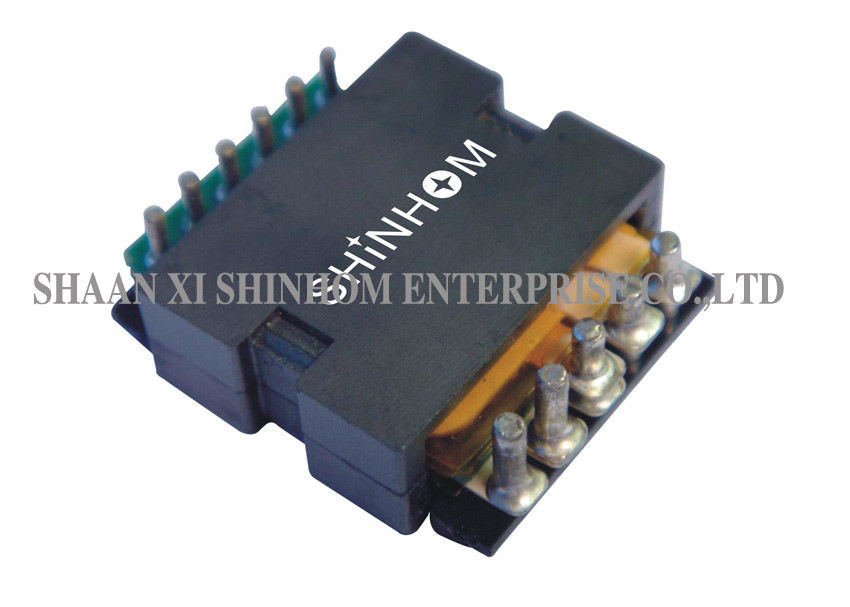

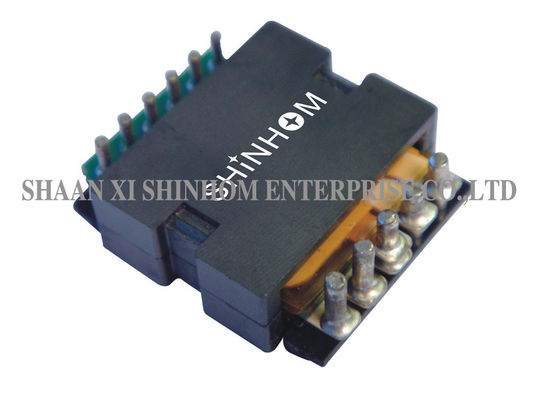

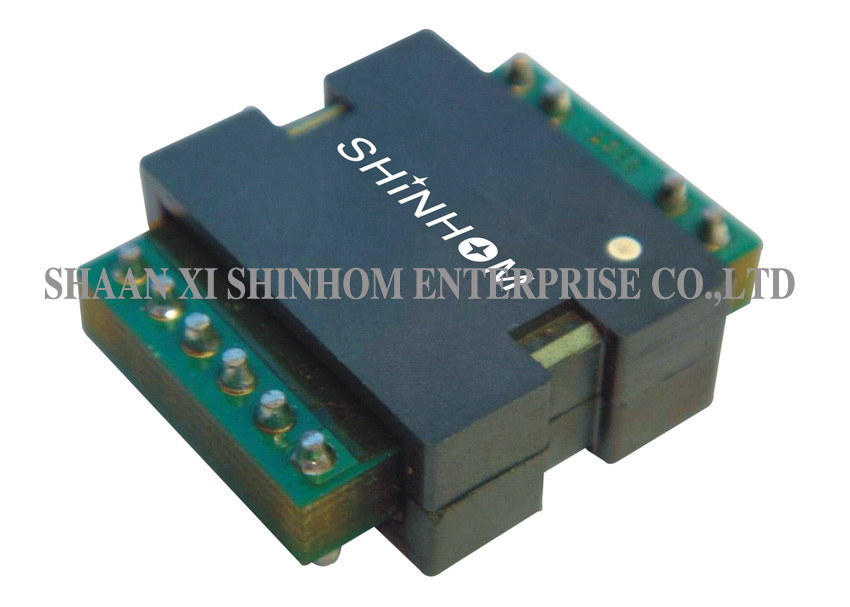

Máy biến áp phẳng 100W dòng cao tần TP20A, Máy biến áp công suất tần số cao, Max. độ dày 7.4mm

          Đây là một ma trận của các cấu hình quanh co. Chúng rất phù hợp để cung cấp từ 75 đến 100W nguồn điện trên ứng dụng bộ chuyển đổi DC-CD.

TÍNH NĂNG, ĐẶC ĐIỂM:

• Xếp hạng sức mạnh lên tới 100 Watts
• Hiệu quả cao
• Dấu chân 20,12 mm × 18,50 mm
• Cấu hình thấp hơn 7,4 mm
• Cách ly cao (hoạt động) 1500 Vdc
• Tần số cao 200 kHz-700 kHz
• Nhiệt độ hoạt động -40oC đến + 125oC
• Độ tự cảm rò rỉ rất thấp (dưới 0,2% đối với lõi không bị rách).
• Chi phí hiệu quả và cạnh tranh.
• Giao thoa điện từ tối thiểu (EMI).
• Khoảng cách Creepage và giải phóng mặt bằng cao giữa chính và
• Áp dụng cho tất cả các cấu trúc liên kết SMPS.
• Tùy chọn gắn và thiết bị đầu cuối khác nhau (Ngang, dọc, xuyên lỗ, SMT, chân, cáp bay và nhiều hơn nữa).
• Thiết kế đặc biệt Móc tản nhiệt.
• Máy biến áp phẳng cấu hình thấp
• Máy biến áp phẳng công suất cao
• Máy biến áp phẳng tần số cao
• Máy biến áp phẳng PCB
• Máy biến áp điện phẳng
• Tắt kệ máy biến áp phẳng SMT

CÁC ỨNG DỤNG:

• Hiệu suất cao, mật độ công suất cao 400 watt trên mỗi bộ chuyển đổi DC / DC phân khối.
• Đối với các bộ chuyển đổi DC / DC toàn cầu, nửa cầu, nửa cầu và kéo đẩy.
• Điện áp đầu vào giữa 18V và 75V, và điện áp đầu ra từ bộ chuyển đổi DC / DC 1,2V xuống 1,2V.
• Viễn thông, hệ thống điều khiển công nghiệp,
• Hệ thống xe ô tô và thiết bị nặng.

THÔNG TIN KĨ THUẬT:

• Độ tự cảm được đo giữa Pin (2-5) tại 100 kHz, 100 mVrms
• Độ tự cảm rò rỉ được đo bằng cuộn dây sơ cấp (2-5) với cuộn dây thứ cấp bị chập.
• Tất cả các thông số kỹ thuật điển hình ở TA = 25 ℃ ± 5 ℃.
