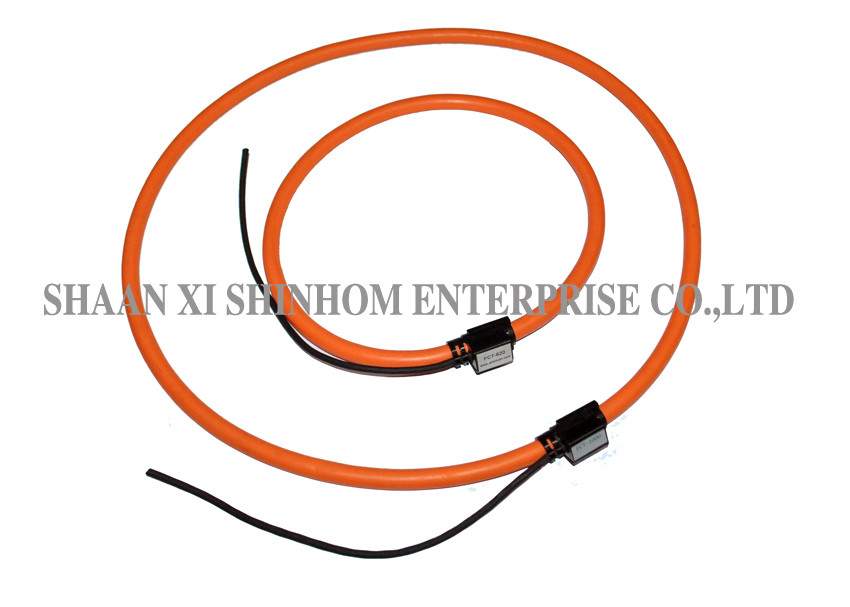

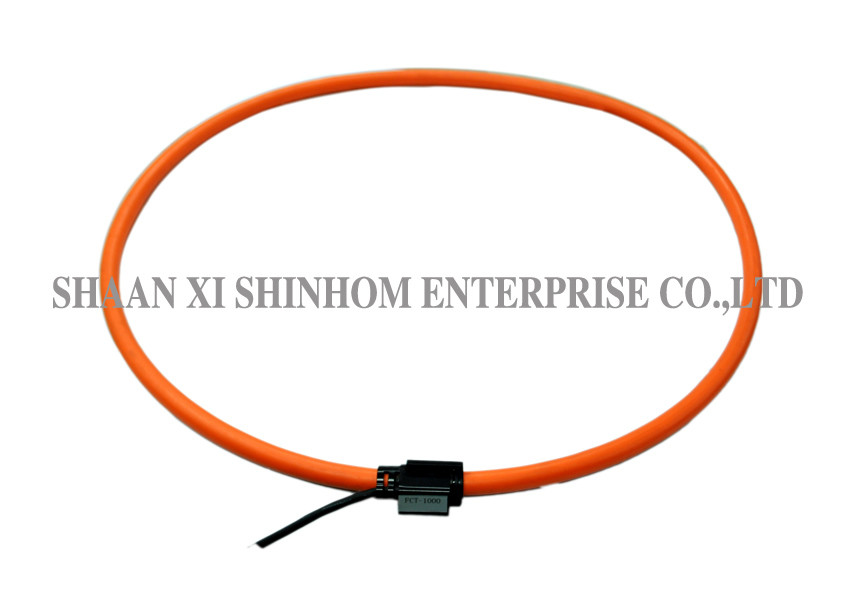

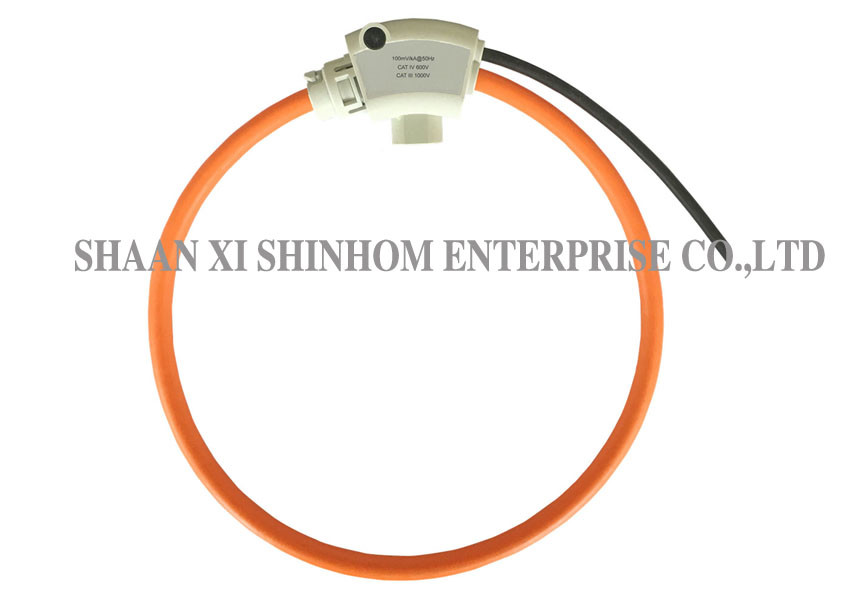

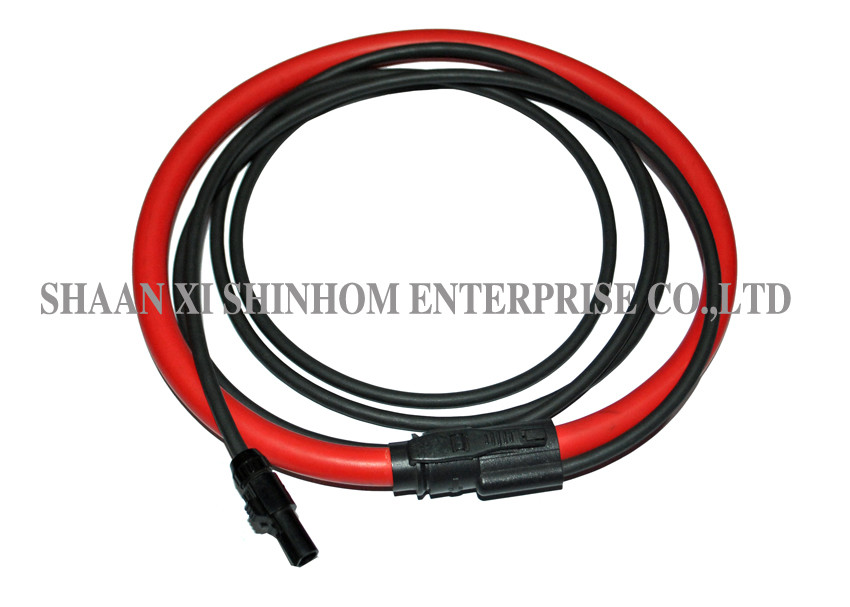

Máy biến áp cuộn dây Rogowski linh hoạt hiện tại là một bộ chuyển đổi dòng điện xoay chiều để lắp đặt cố định.
Họ kết hợp những lợi ích của một cuộn dây Rogowski (giác quan) mỏng, linh hoạt với bộ điều hòa tín hiệu cung cấp
chính xác, đo rms thực, của điện áp hoặc hiện tại.
Tính năng, đặc điểm
Độ tuyến tính cao từ 1A đến 100kA
Phạm vi năng động rộng
Rất hữu ích với kích thước lớn hoặc dây dẫn có hình dạng vụng về hoặc ở những nơi có quyền truy cập hạn chế
Không có nguy hiểm từ thứ cấp mở
Không bị hư hỏng do quá tải lớn
Không xâm phạm, không có sức mạnh rút ra từ chính
Độ đồng đều của phép đo tại bất kỳ vị trí nào của dây dẫn bên trong cuộn dây
Mức độ từ chối tuyệt vời đối với dây dẫn bên ngoài
Các ứng dụng
Thiết bị đo lường, dụng cụ thí nghiệm
Hệ thống giám sát và kiểm soát điện
Đo gợn DC
Giám sát sóng hài và quá độ
Đồng hồ đo điện, cảm biến runezer Powe
Đặc điểm kỹ thuật
| GIAO DỊCH | ||
| Chiều dài cuộn: | 210/350/420/510/600 / 800mm | |
| Đường kính trong: | 60/103/1125/155/180 / 245mm (± 10%) | |
| Mặt cắt cuộn: | 6,5 ± 0,2 mm / 8 ± 0,2 mm / 10 ± 0,2 mm | |
| Chốt | lưỡi lê | |
| Vật chất: | nhựa nhiệt dẻo UL94-V0 | |
| Màu: | cuộn dây: đen, đỏ, vàng, xanh dương (màu khác có thể được tùy chỉnh) | |
| đơn vị đóng cửa: màu đen | ||
| CÁP KẾT NỐI | ||
| Kiểu: | cáp (với thiết bị đầu cuối 3 dây) | |
| Giao diện cáp quang + BNC / O | ||
| Chiều dài: | 3000 mm (tiêu chuẩn), chiều dài khác có thể được tùy chỉnh. | |
| Vật chất: | Xy23 / 0,1 Ts / 2C + A + B | |
| Màu: | cam đen | |
| ĐẶC ĐIỂM ĐIỆN TỪ | ||
| Mức đầu ra (RMS): | 40mV / 1000A @ 50Hz | |
| 80mV / 1000A @ 50Hz | ||
| 100mV / 1000A @ 50Hz | ||
| Độ chính xác: | lớp 1.0 (cuộn phải được hiệu chỉnh với trở kháng tải của bộ khuếch đại / tích hợp) | |
| Độ tuyến tính (10% đến 100% phạm vi): | ± 0,1% số đọc | |
| Dải tần / Băng thông: | khoảng 10Hz đến 10 MHz | |
| Chuyển pha: | 90 ° | |
| Độ nhạy vị trí dây dẫn: | Tối đa 2% | |
| Ảnh hưởng của trường bên ngoài: | Tối đa 2% | |
| ĐIỀU KIỆN MÔI TRƯỜNG | ||
| Nhiệt độ hoạt động: | từ -20oC đến + 75oC | |
| Nhiệt độ lưu trữ: | từ -30oC đến + 75oC (đề nghị nhiệt độ bình thường) | |
| An toàn | ||
| Điện áp làm việc (tối đa): | CATVI 1000Vrms | |
| CATV 600Vrms | ||
| Kiểm tra hông | 3000Vrms @ 50 / 60Hz 1 phút. | |
Kích thước
| Kích thước (mm) | ZRC-210 | ZRC-350 | ZRC-420 | ZRC-510 | ZRC-600 | ZRC-800 |
| Kích thước cửa sổ ((mm) ± 10% | 60mm | 103mm | 125mm | 155mm | 180mm | 245mm |
| B cuộn dây Rogowski OD (mm) ± 10% | 73mm | 120mm | 141mm | 171mm | 201mm | 266mm |
| Đường kính cuộn C Rogowski | 6,5mm | 8 mm | 8 mm | 8 mm | 10,5mm | 10,5mm |
| Đường kính dây dẫn D | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm |
Dưới đây là một loạt các thông số kỹ thuật cho bạn lựa chọn.
