Nhà /Sản phẩm/Máy biến áp Sense hiện tại/Biến áp đo dòng sơ cấp 15A độ chính xác cao, độ tự cảm thứ cấp 60 mH, dùng cho giám sát nguồn PCB từ 50 kHz đến 500 kHz

Biến áp đo dòng sơ cấp 15A độ chính xác cao, độ tự cảm thứ cấp 60 mH, dùng cho giám sát nguồn PCB từ 50 kHz đến 500 kHz

5000
MOQ

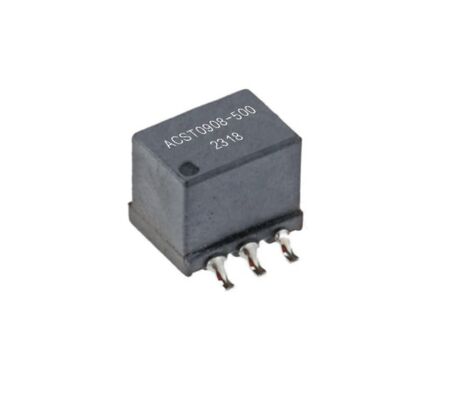

High-Accuracy 15A Primary Current 60 mH Secondary Inductance Current Sense Transformer for 50 kHz to 500 kHz PCB Power Monitoring
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Làm nổi bật:

Biến áp đo dòng sơ cấp 15A

,

Cảm biến dòng điện AC có độ tự cảm thứ cấp 60 mH

,

Biến áp dòng điện gắn PCB từ 50 kHz đến 500 kHz
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SHINHOM
Chứng nhận: RoHS
Số mô hình: ACST0908
Tài liệu: ACST0908 Series_.pdf
Thanh toán
Thời gian giao hàng: 2 ~ 8week
Điều khoản thanh toán: L/C,T/T
Mô tả sản phẩm
Máy biến áp cảm biến dòng điện nhỏ gọn có độ chính xác cao để giám sát nguồn PCB
cácDòng ACST0908là một gia đình hiệu suất cao củaMáy biến áp cảm giác hiện tạiđược thiết kế để giám sát dòng điện xoay chiều chính xác trong các thiết bị điện tử công suất hiện đại. Được thiết kế choỨng dụng gắn PCB, những máy biến áp nhỏ gọn này có tỷ số vòng dây ổn định, DCR thấp và hiệu suất cách ly mạnh, khiến chúng trở nên lý tưởng cho các nguồn điện chuyển mạch, mạch điều khiển động cơ, hệ thống chiếu sáng và thiết bị tự động hóa công nghiệp.
Với xếp hạng hiện tại chính của15A, và độ tự cảm thứ cấp lên đến60mH, Dòng ACST0908 cung cấp hoạt động đáng tin cậy trên dải tần số rộng từ50 kHz đến 500 kHz. Mỗi model đều có cấu trúc được tối ưu hóa để đảm bảo độ chính xác đầu ra nhất quán và độ ổn định nhiệt tuyệt vời trong các điều kiện tải khác nhau.
Là một phần của nâng caoCảm biến dòng điện xoay chiềuđược sử dụng trong các vòng phản hồi và giám sát nguồn điện, Dòng ACST0908 giúp các kỹ sư đạt được hiệu quả, độ an toàn và khả năng kiểm soát nâng cao trong các hệ thống AC quan trọng.
Các tính năng chính
  • Xây dựng tuân thủ RoHS
    Đảm bảo vật liệu an toàn với môi trường phù hợp cho việc lắp ráp điện tử hiện đại.
  • Tùy chọn tỷ lệ lượt quay chính xác
    Có sẵn ở1:50,1:100, Và1:200cấu hình cho thiết kế hệ thống linh hoạt.
  • Hoạt động tần số cao
    Lý tưởng cho các ứng dụng từ50 kHz đến 500 kHz, hỗ trợ SMPS hiệu quả và phản hồi truyền động động cơ.
  • Gói nhỏ gọn gắn PCB
    Thiết kế dấu chân nhỏ tương thích với hàn nóng chảy lại tự động.
  • Cách ly điện mạnh
    Chịu được1,2 kVđiện áp cách ly giữa cuộn sơ cấp và thứ cấp.
  • Điện trở sơ cấp thấp
    Chỉ một7 thángΩ, giảm thiểu tổn thất điện năng trong đường dẫn dòng điện cao.
  • Đáng tin cậy ở nhiệt độ khắc nghiệt
    Phạm vi vận hành không khí tự do:-40°C đến +150°C
    Kho:-40°C đến +125°C
Đặc tính điện @ 25 °C
Mã sản phẩm Tỷ lệ lượt Giây. Độ tự cảm (mH) Tối thiểu (10 kHz, 0,1 V) DCR Max (Chính/Phụ) Điện áp cách ly (kV) Chấm dứt điện trở cho 1 Vout / 1 A in (Ω)
ACST0908-500 1:50 3,8 7,0 mΩ / 0,5 Ω 1,2 kV 50 Ω
ACST0908-101 1:100 14.8 7,0 mΩ / 3,2 Ω 1,2 kV 100 Ω
ACST0908-201 1:200 60,0 7,0 mΩ / 6,6 Ω 1,2 kV 200 Ω
Đặc tính vật lý & Thông tin cuộn dây
  • Kích thước:10,8 × 9,0 × 8,2 mm
  • Pin Sân:2,54 mm
  • Gói tương thích gắn trên bề mặt
  • Mẫu đất đề xuất:Bố cục 6,38 mm × 11,8 mm
  • Ghim chính:1-2-5-6
  • Chân phụ:3-4
Ứng dụng
  • Thiết bị máy bay & hàng không vũ trụ
    Giám sát chính xác cho các hệ thống AC quan trọng.
  • Thiết bị dưới biển và hàng hải
    Cảm biến dòng điện ổn định trong điều kiện môi trường khắc nghiệt.
  • Hệ thống điều khiển nhà máy điện
  • Thiết bị vận chuyển
    Xe lửa, tàu thủy, mô-đun điện ô tô.
  • Thiết bị chiếu sáng LED/CCFL
    Đo phản hồi trong mạch điều khiển tần số cao.
  • Điều khiển động cơ & Tự động hóa công nghiệp
  • Thiết bị xử lý dữ liệu
    Bộ nguồn máy chủ, bộ chuyển đổi DC/AC hiệu suất cao.
  • Hệ thống giám sát an toàn và phòng chống thiên tai
