Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cung câp hiệu điện thê: | 5V (± 5%) | Xếp hạng đầu vào: | 0A ~ 50A |
|---|---|---|---|
| Xếp hạng đầu ra: | ± 0,8V ± 0,5% | Điện áp bù đắp: | 2,5V ± 0,5 |
| Điện áp đầu ra: | ≤ ± 0,05mV / ℃ | Tùy chỉnh: | Có |
| Điểm nổi bật: | hiệu ứng hội trường dựa trên cảm biến hiện tại,hiệu ứng hội trường cảm biến dòng tuyến tính |
||

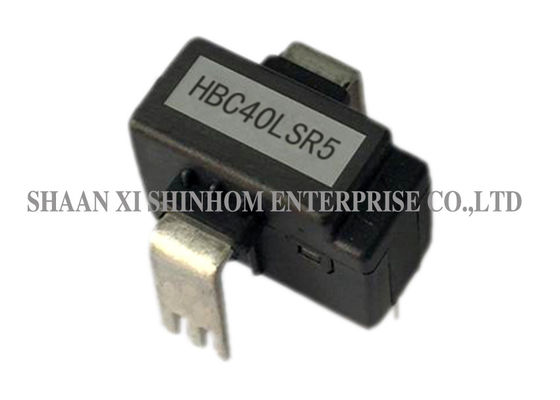

HBC-LSR5 Sê-ri Chế độ vòng lặp đa phạm vi hiệu ứng cảm biến hiện tại với đầu vào 0 đến 50A, điện áp cung cấp 5V
Cảm biến dòng đa dòng H BC-LSR5 là một thiết bị vòng kín dựa trên nguyên lý đo hiệu ứng hội trường và phương pháp cân bằng null, với sự cách ly điện giữa mạch sơ cấp và thứ cấp. Nó cung cấp phép đo điện tử chính xác của dòng điện một chiều, AC hoặc xung.
Hướng dẫn sử dụng
Tính năng, đặc điểm:
Các ứng dụng:
SỐ LIỆU ĐIỆN:
HBC06 LSR5 | HBC10 LSR5 | HBC15 LSR5 | HBC20 LSR5 | HBC25 LSR5 | HBC30 LSR5 | HBC40 LSR5 | HBC50 LSR5 | ||
| Xếp hạng đầu vào hiện tại (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | Một |
| Kiểm tra phạm vi hiện tại | ± 15 | ± 25 | ± 37,5 | ± 50 | ± 62,5 | ± 75 | ± 100 | ± 105 | Một |
| Tỷ lệ lần lượt (Np / Ns) | 1: 1200 | 1: 1000 | 1: 1125 | 1: 1000 | 1: 1250 | 1: 1125 | 1: 1000 | 1: 1000 | T |
| Điện áp đầu ra định mức | ± 0,8 ± 0,5% | V | |||||||
| Cung câp hiệu điện thê | + 5 ± 5% | V | |||||||
| Điện áp bù đắp | 2,5 ± 0,5% | V | |||||||
| Điện áp tham chiếu (VR) | 2,5 ± 0,8% | V | |||||||
| Điện áp tham chiếu ngoài | 2.0-2.8 | V | |||||||
| Offset điện áp trôi | ≤ ± 0,1 | mV / ℃ | |||||||
| Điện áp đầu ra | ≤ ± 0,05 | mV / ℃ | |||||||
| Độ tuyến tính (Ip = 0- ± Ipn) | ≤ ± 0,2 | % FS | |||||||
| Lớp học | ≤ ± 1.0 | % | |||||||
| di / dt | 50 | A / NGÀY | |||||||
| Thời gian đáp ứng | 1 | Mùi | |||||||
| Băng thông (-1db) | DC 100 | KHZ | |||||||
| Điện áp cách điện | 2,5 @ (50 giờ, 1 phút) | KV | |||||||
| Nhiệt độ hoạt động | -40 + 85 | ℃ | |||||||
| Nhiệt độ lưu trữ | -40 + 105 | ℃ | |||||||
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
