Thông tin chi tiết sản phẩm:
Thanh toán:
|
Đầu vào: | 0,5A-6000A | sản lượng: | 0,33V (AC) hoặc 0-5A |
---|---|---|---|
Tần số: | 50-2,5KHz | Độ chính xác: | 0,2、0,5、1,0 |
Kết nối đầu ra: | Thiết bị đầu cuối | Tùy chỉnh: | Có |
Điểm nổi bật: | máy biến dòng lõi chia dòng,cảm biến dòng lõi chia |

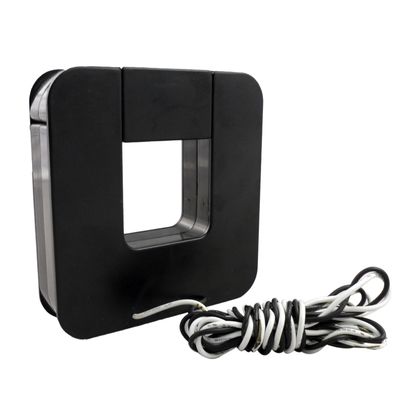

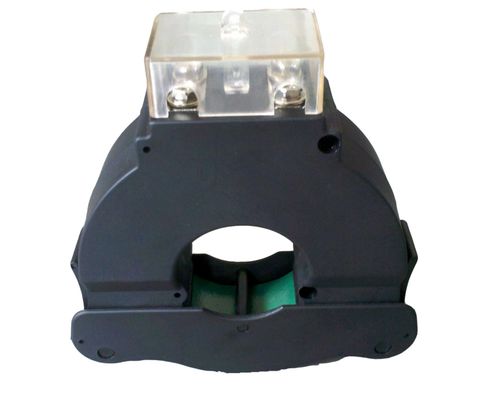

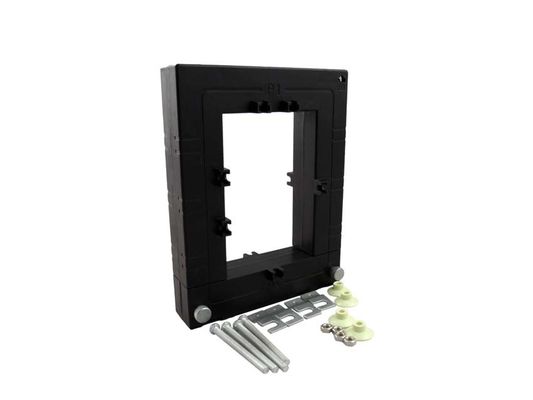

Máy biến dòng chia dòng lõi SCTK732B với Dòng hiện tại 0,5A đến 6000A, Cảm biến hiện tại
Máy biến dòng hiện tại phù hợp với dòng retro (lõi chia) SCTK732B đã được thiết kế đặc biệt để tạo thuận lợi cho việc lắp đặt của chúng trong các công trình mạng mới hoặc đã có. Chúng có thể được cài đặt mà không cần mở bất kỳ mạch cáp hoặc thanh cái. Một điện trở chính xác bên trong qua cuộn thứ cấp của CT cung cấp đầu ra điện áp an toàn thấp. Nó có thể tiết kiệm thời gian và chi phí lắp đặt.
Tính năng, đặc điểm:
Các ứng dụng:
Thông số điện
Xếp hạng đầu vào | 0,5A-6000A |
Phạm vi đo | 10% trong 130% trong |
Xếp hạng đầu ra | 0,33V (AC) hoặc 0-5A |
Tỉ lệ | ≤ ± 0,2 |
Góc pha | ≤ ± 10 phút |
Độ bền điện môi | 5.0KV / 1mA / 1 phút |
Vật liệu chống điện | DC500V / 100MΩ phút |
Thông số cơ học
Vỏ | PC + ABS / UL94-V0 |
Bobbin | PC + ABS |
Cốt lõi | Silic |
Cơ cấu nội bộ | Epoxy |
Xây dựng | Cà vạt |
Nhiệt độ hoạt động | -25oC ~ 75oC |
Độ ẩm hoạt động | ≤85% |
Lựa chọn loại
P / N | Đầu vào (A) | Đầu ra (A / V) | Độ chính xác | Kích thước (mm) | ||||||||||
A1 | B1 | Một | B | C | D | E | F | G | H | |||||
SCTK732B-330 | 0-630A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 33 | 32 | 69 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-430 | 0-800A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 43 | 32 | 79 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-530 | 0-1250A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 53 | 32 | 89 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-630 | 0-1600A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 63 | 32 | 99 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-830 | 0-2000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 83 | 32 | 119 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1030 | 0-3000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 103 | 32 | 139 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1230 | 0-3600A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 123 | 32 | 159 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1330 | 0-4000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 133 | 32 | 169 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1430 | 0-5000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 143 | 32 | 179 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1830 | 0-5000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 183 | 32 | 219 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-350 | 0-630A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 33 | 55 | 69 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-450 | 0-800A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 43 | 55 | 79 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-550 | 0-1250A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 53 | 55 | 89 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-650 | 0-1600A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 63 | 55 | 99 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-850 | 0-2000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 83 | 55 | 119 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1050 | 0-3000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 103 | 55 | 139 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1250 | 0-3600A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 123 | 55 | 159 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1350 | 0-4000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 133 | 55 | 169 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1450 | 0-5000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 143 | 55 | 179 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1850 | 0-5000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 183 | 55 | 219 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2050 | 0-5000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 203 | 55 | 239 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2250 | 0-5000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 223 | 55 | 259 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2650 | 0-6000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 263 | 55 | 299 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-380 | 0-630A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 33 | 82 | 69 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-480 | 0-800A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 43 | 82 | 79 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-580 | 0-1250A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 53 | 82 | 89 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-680 | 0-1600A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 63 | 82 | 99 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-880 | 0-2000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 83 | 82 | 119 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1080 | 0-3000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 103 | 82 | 139 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1280 | 0-3600A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 123 | 82 | 159 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1380 | 0-4000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 133 | 82 | 169 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1480 | 0-5000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 143 | 82 | 179 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1880 | 0-5000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 183 | 82 | 219 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2080 | 0-5000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 203 | 82 | 239 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2280 | 0-5000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 223 | 82 | 259 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2680 | 0-6000A | 1A / 5A / 0.333V | 0,2,0,5,1,0 | 263 | 82 | 299 | 168 | 64 | 78 | 13 | 2 | 43 | 43 |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
