Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi hiện tại: | 5-5000A | sản lượng: | 0-5A |
|---|---|---|---|
| Độ chính xác: | 0,5、1,0、3,3 | Đặc điểm kỹ thuật: | Lõi chia |
| Cách điện trung bình: | Nhựa epoxy | Tùy chỉnh: | Có |
| Điểm nổi bật: | chia lõi ct,cảm biến dòng chia lõi |
||

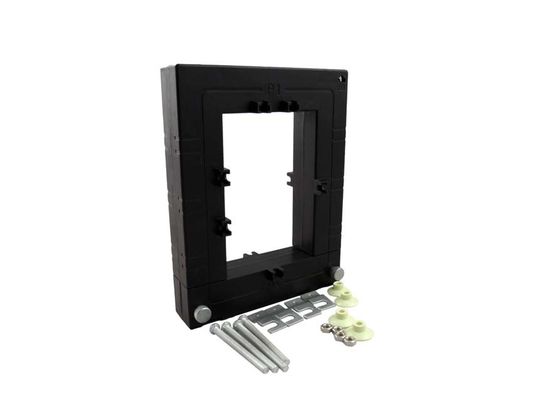

Máy biến dòng điện lõi thép chia dòng cao tần dòng SCTK731 với đầu vào 5 đến 5000A
Ứng dụng
Máy biến dòng hiện tại phù hợp với dòng retro (tách lõi) của SCTK731 đã được thiết kế đặc biệt để tạo điều kiện cho việc lắp đặt của chúng trong các công trình mạng mới hoặc đã có. Chúng có thể được cài đặt mà không cần mở bất kỳ mạch cáp hoặc thanh cái. Một điện trở chính xác bên trong qua cuộn thứ cấp của CT cung cấp độ an toàn thấp
đầu ra điện áp. Nó có thể tiết kiệm thời gian và chi phí lắp đặt.
Đo lường, giám sát và bảo vệ hiện tại cho hệ thống dây điện và thiết bị. Đo dòng điện và năng lượng cho động cơ điện, chiếu sáng, máy nén khí, hệ thống sưởi và thông gió, thiết bị điều hòa không khí và hệ thống điều khiển tự động. Thiết bị giám sát năng lượng và năng lượng.
Đặc tính
Thông số điện
| Tần số | 50-400Hz |
| Xếp hạng đầu vào | 5A-5000A |
| Phạm vi đo | 5% trong 130% trong |
| Xếp hạng đầu ra | 0-5A |
| Tỉ lệ | ≤ ± 0,5% |
| Góc pha | ≤ ± 30 phút |
| Độ bền điện môi | 2,5KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩ phút |
Thông số cơ học
| Vỏ | PC / UL94-V0 |
| Bobbin | PC |
| Cốt lõi | Thép silic |
| Cơ cấu nội bộ | Epoxy |
| Xây dựng | Đinh ốc |
| Nhiệt độ hoạt động | －25oC ～ 75oC |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Thiết bị đầu cuối |
Lựa chọn loại
| P / N | Xếp hạng đầu vào (A) | Đầu ra (A) | Độ chính xác | Kích thước (mm) | |||||||||
| Một | B | C | D | E | F | G | H | tôi | |||||

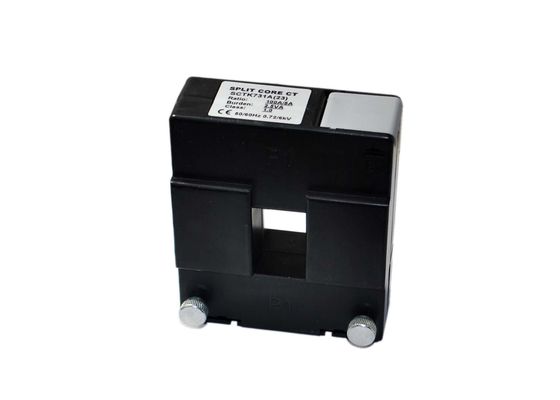

| SCTK731A (23) | 100-400A | 1A / 5A | 0,5,1,0,3,0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A / 5A | 0,5,1,0,3,0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A / 5A | 0,5,1,0,3,0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A / 5A | 0,5,1,0,3,0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A / 5A | 0,5,1,0,3,0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A / 5A | 0,5,1,0,3,0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A / 5A | 0,5,1,0,3,0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A / 5A | 0,5,1,0,3,0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
