Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi hiện tại: | 5 ~ 3000A | sản lượng: | 1A / 5A hoặc 0-10V hoặc 0-500mA |
|---|---|---|---|
| Cài đặt: | Loại thanh cái | Độ chính xác: | 0,1、0,2、0,5、1,0 |
| Cấu trúc mạch từ: | Loại kết hợp | Tần số: | 50Hz đến 400Hz |
| Cách điện trung bình: | Nhựa epoxy | Tùy chỉnh: | Có |
| Điểm nổi bật: | chia lõi ct,cảm biến dòng lõi chia |
||

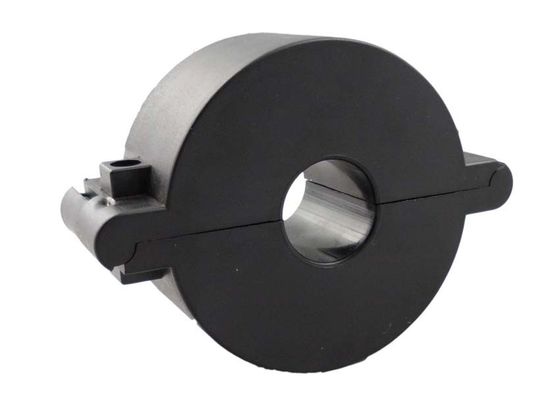

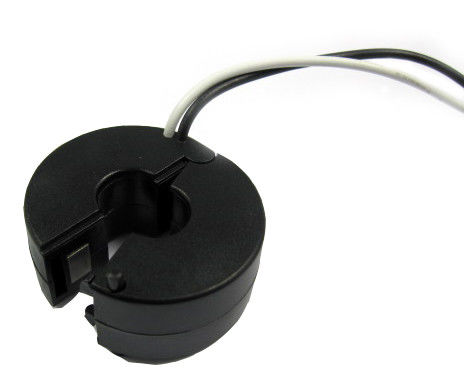

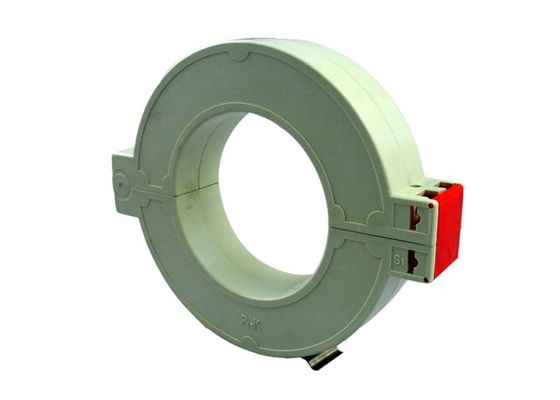

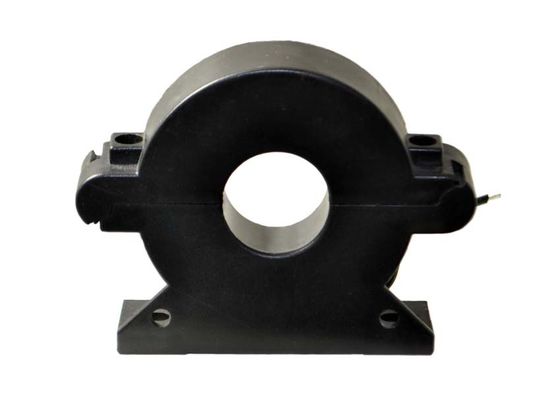

SCTK667B Sê-ri đôi chia tách lõi Công suất thấp Máy biến dòng điện áp thấp với đầu vào 5 đến 3000A
SCTK667B Sê-ri lõi chia CTs Trục vít đôi 5A-3000A công suất lõi chia điện áp thấp
Mô tả Sản phẩm
1) Ứng dụng
Máy biến dòng hiện tại retro-fit (core-core) SCTK667B đã được đặc biệt
được thiết kế để tạo điều kiện cho việc cài đặt của họ trong các công trình mạng mới hoặc hiện có. Họ
có thể được cài đặt mà không cần mở bất kỳ mạch cáp hoặc thanh cái. Nội bộ
điện trở chính xác trên cuộn dây thứ cấp của CT cung cấp độ an toàn thấp
đầu ra điện áp. Nó có thể tiết kiệm thời gian và chi phí lắp đặt.
Đo lường, giám sát và bảo vệ hiện tại cho hệ thống dây điện và
thiết bị. Đo dòng điện và công suất cho động cơ điện, chiếu sáng, không khí
máy nén, hệ thống sưởi và thông gió, thiết bị điều hòa không khí và
hệ thống điều khiển tự động. Thiết bị giám sát năng lượng, năng lượng hiện tại.
Thiết bị bảo vệ.
2) Tính năng
Vít đôi, an toàn, dễ cài đặt, di động
Cửa sổ bên trong rộng, cho phép kẹp cáp lớn hoặc thanh cái
Nhiều kích cỡ để phù hợp với tất cả các cài đặt hiện có
Thông số điện
| Tần số | 50-400Hz |
| Xếp hạng đầu vào | 5A-3000A |
| Phạm vi đo | 5% trong 130% trong |
| Xếp hạng đầu ra | 0-10V (AC) hoặc 0-5A |
| Tỉ lệ | ≤ ± 0,1 |
| Góc pha | ≤ ± 5 phút |
| Độ bền điện môi | 3.0KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩ phút |
Thông số cơ học
| Vỏ | ABS / UL94-V0 |
| Bobbin | PBT |
| Cốt lõi | Thép silic |
| Cơ cấu nội bộ | Epoxy |
| Xây dựng | Cà vạt |
| Nhiệt độ hoạt động | －25oC ～ 75oC |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Thiết bị đầu cuối |
Lựa chọn loại
| P / N | Xếp hạng đầu vào (A) | Đầu ra (A / V / mA) | Độ chính xác | Kích thước (mm) | |||||
| Ø0 | Một | B | C | D | |||||
| SCTK667B-025 | 0-400A | 1A / 5A 0-10V 0-500mA | 0,1,0,2 0,5,1,0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1A / 5A 0-10V 0-500mA | 0,1,0,2 0,5,1,0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1A / 5A 0-10V 0-500mA | 0,1,0,2 0,5,1,0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1A / 5A 0-10V 0-500mA | 0,1,0,2 0,5,1,0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1A / 5A 0-10V 0-500mA | 0,1,0,2 0,5,1,0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B-100 | 0-3000A | 1A / 5A 0-10V 0-500mA | 0,1,0,2 0,5,1,0 | 102 | 198 | 168 | 33 | 32 | |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
