Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi hiện tại: | 5 ~ 3000A | sản lượng: | 0-5A / 0-10V (AC) |
|---|---|---|---|
| Lớp học: | 0,2、0,5、1,0 | Chế độ đầu ra: | Đầu ra chì |
| Đường kính của dây kẹp: | 25 mm-100mm | Tùy chỉnh: | Có |
| Điểm nổi bật: | chia lõi ct,chia dòng lõi |
||

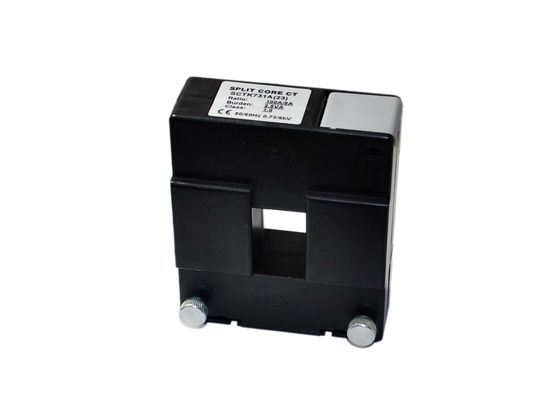

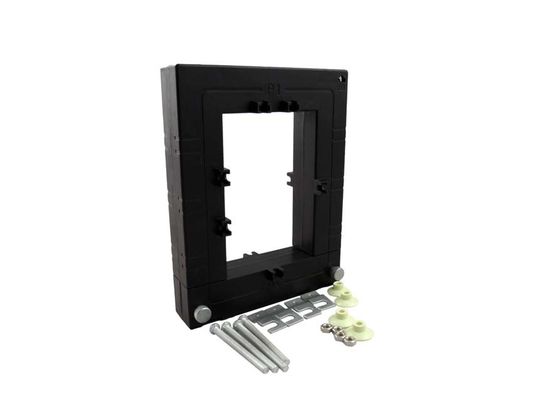

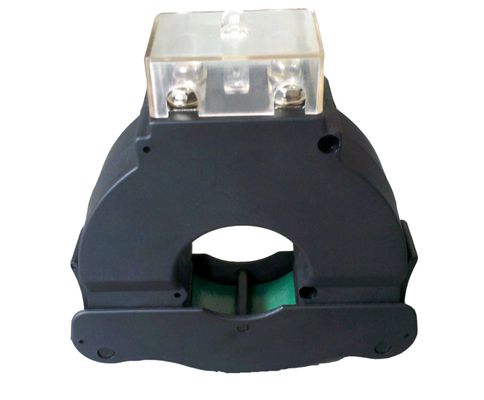

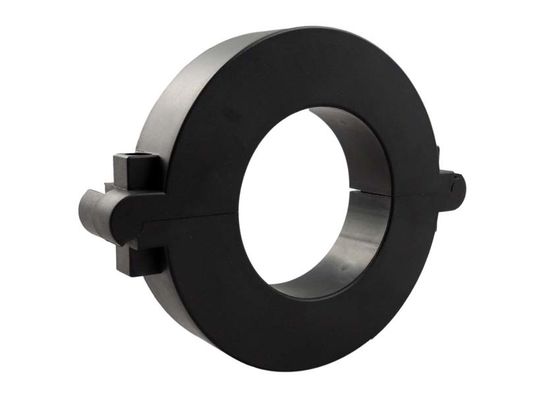

SCTK662 Sê-ri Máy biến dòng lõi được chứng nhận UL Dòng chính xác cao CT, đầu vào 5-3000A
Dòng máy biến dòng lõi chia dòng SCTK662 cung cấp 0V-10V và 0mA-500mA ở mức thứ cấp từ dòng sơ cấp được cảm nhận. Không sử dụng CT thứ cấp bên trong máy đo, người dùng kết nối trực tiếp sê-ri SCTK662 với máy đo để có ứng dụng đo sáng chính xác cao. Nó cho phép một mét được chấp nhận cho các đánh giá hiện tại khác nhau bằng cách chỉ thay đổi CT chính để nó tạo ra thiết kế đồng hồ nhỏ gọn và giảm chi phí phát triển. Ngoài ra, mạch bảo vệ quá điện áp được bao gồm để cung cấp cài đặt an toàn, nhanh chóng và hiệu quả chi phí.
TÍNH NĂNG, ĐẶC ĐIỂM
Thông số điện
| Tần số | 50-400Hz |
| Xếp hạng đầu vào | 5A-3000A |
| Phạm vi đo | 5% trong 130% trong |
| Xếp hạng đầu ra | 0-10V (AC) hoặc 0-5A |
| Tỉ lệ | ≤ ± 0,2% |
| Góc pha | ≤ ± 10 phút |
| Độ bền điện môi | 2,5KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩ phút |
Thông số cơ học
| Vỏ | PC / UL94-V0 |
| Bobbin | PBT |
| Cốt lõi | Thép silic |
| Cơ cấu nội bộ | Epoxy |
| Xây dựng | Cà vạt |
| Nhiệt độ hoạt động | －25oC ～ 75oC |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Dây UL1015 22AWG (dây đôi) 2,5m |
Lựa chọn loại
| P / N | Xếp hạng đầu vào (A) | Đầu ra (mA / V) | Độ chính xác | Kích thước (mm) | ||||||
| Φ | Một | B | C | D | E | |||||
| SCTK662A-025 | 5-400A (5.100.250.400A) | 0-200mA 0-10V | 0,2,0,5,1,0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 | 50-1000A (50.250.400,1000A) | 0-500mA 0-10V | 0,2,0,5,1,0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 | 100-1500A (100.800,1000,1500A) | 0-500mA 0-10V | 0,2,0,5,1,0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 | 500-2000A (500,1000,1500,2000A) | 0-500mA 0-10V | 0,2,0,5,1,0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 | 800-3000A (800,1000,2500,3000A) | 0-600mA 0-10V | 0,2,0,5,1,0 | 100 | 194 | 162 | 30 | 16 | 38 | |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
