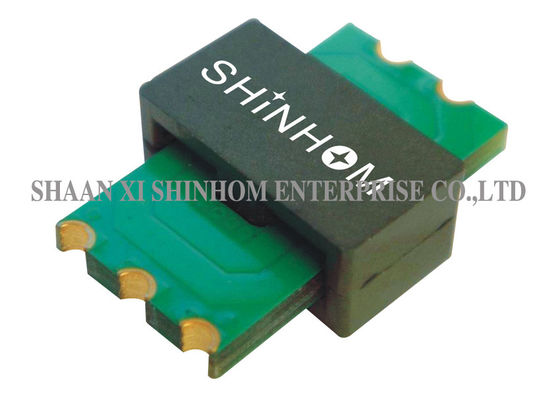

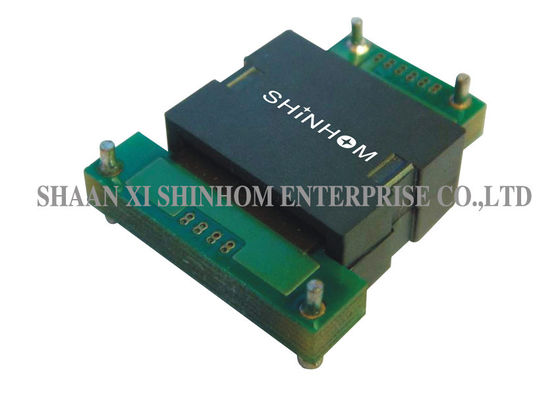

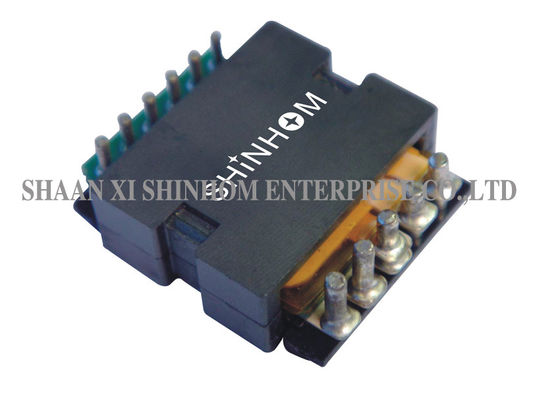

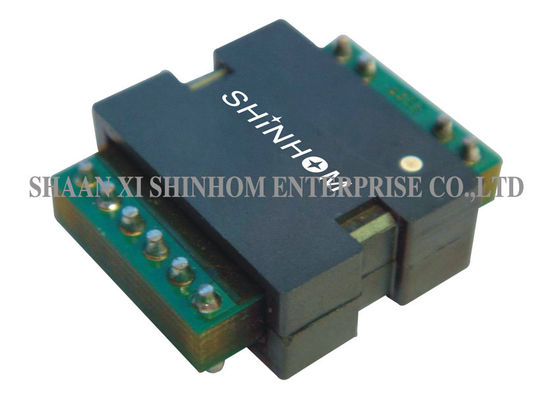

73A Surface Mount Transformer Planar Shape Pad Kích thước 23,5mm * 19,5mm

Biến áp Planar cho Bộ chuyển đổi DC / DC và DC / AC, Hiện tại lên đến 73A, Kích thước pad 23,5mm * 19,5mm

TÍNH NĂNG, ĐẶC ĐIỂM:

• Máy biến áp phẳng cấu hình thấp
• Máy biến áp phẳng công suất cao
• Máy biến áp phẳng tần số cao
• Máy biến áp phẳng PCB
• Máy biến áp điện phẳng
• EE14 / EE16 / EE18 / EE22 / EE32 / EE38 / EE43 / EE64 / EE100 planartransformer
• Tắt kệ máy biến áp phẳng SMT
• Dải công suất: lên tới 3000W
• Độ tự cảm rò rỉ rất thấp (dưới 0,2% đối với lõi không bị rách).
• Chi phí hiệu quả và cạnh tranh.
• Giao thoa điện từ tối thiểu (EMI).
• Mật độ công suất riêng cao (5W-25kW mỗi một thành phần).
• Khoảng cách Creepage và giải phóng mặt bằng cao giữa chính và
• Áp dụng cho tất cả các cấu trúc liên kết SMPS.
• Tùy chọn gắn và thiết bị đầu cuối khác nhau (Ngang, dọc, xuyên lỗ, SMT, chân, cáp bay và nhiều hơn nữa).
• Thiết kế đặc biệt Móc tản nhiệt.

CÁC ỨNG DỤNG:

• Mật độ cao và hiệu quả năng lượng cao.
• Nguồn điện DC / DC cao hiện tại cung cấp dòng điện cao.
• Các cuộn dây chính phục vụ như một cuộn cảm đầu ra,
• Trong khi các cuộn dây phụ điều khiển, Nhập dòng điện vào PM (TI25S1604).
• Viễn thông, hệ thống điều khiển công nghiệp,
• Hệ thống xe ô tô và thiết bị nặng

THÔNG TIN KĨ THUẬT:

• Độ tự cảm của PE 20s1604 đo trên Agilient / HP4284 giữa các chân 7 & 11 ở 100kHz, 0,1 Vrms.
• IDC được xếp hạng là 85% độ bão hòa IDC hoặc gia nhiệt IDC tùy thuộc vào mức thấp hơn.
• Độ bão hòa IDC là dòng điện làm cho độ tự cảm giảm 15% giá trị danh nghĩa của nó.
• Hệ thống sưởi IDC là dòng điện làm cho nhiệt độ của bộ phận tăng khoảng 45oC.
