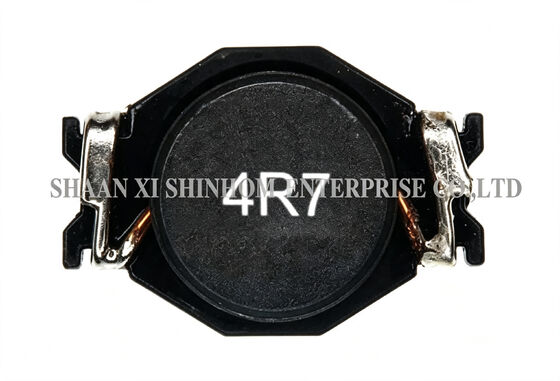

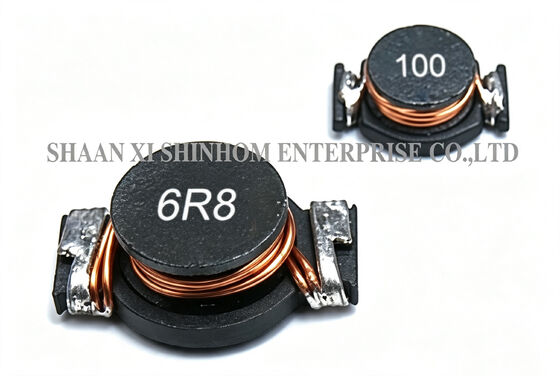

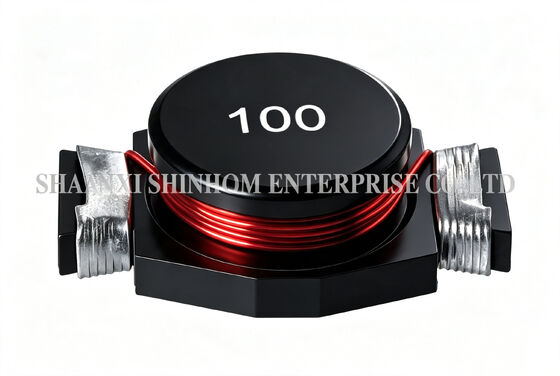

Cuộn cảm nguồn bề mặt dòng SPI-HC dòng cao, Cuộn cảm chip nguồn SMD không che chắn Linh kiện điện tử
Dòng SPI-HC là cuộn cảm nguồn SMD không che chắn dòng cao, được thiết kế cho các bộ chuyển đổi DC-DC điện áp thấp dòng cao và các ứng dụng nguồn cấp cho vi xử lý. Dòng định mức lên đến 51.7A. Sản phẩm có gói cấu hình thấp và DCR cực thấp, giúp giảm tổn thất điện năng hiệu quả và cải thiện hiệu suất hệ thống. Thiết kế mặt phẳng trên phù hợp cho việc lắp ráp tự động bằng máy pick-and-place. Cấu trúc mở không che chắn mang lại lợi thế về chi phí như khả năng cạnh tranh cốt lõi. Độ tự cảm mạch hở được kiểm tra ở 100KHz / 250Vrms. Dòng định mức được định nghĩa là giá trị dòng RMS gây ra sự tăng nhiệt độ khoảng 40°C ở nhiệt độ môi trường 85°C. Nó được sử dụng rộng rãi trong các bộ chuyển đổi DC-DC điện áp thấp dòng cao, nguồn cấp cho vi xử lý 3.3V và quản lý nguồn CPU.
TÍNH NĂNG
ỨNG DỤNG
THÔNG TIN KỸ THUẬT
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh.
HỎI ĐÁP
Q: Ưu điểm của DCR cực thấp là gì?
A: DCR cực thấp có nghĩa là tổn thất điện năng rất nhỏ (tổn thất I²R) khi dòng điện cao đi qua cuộn dây. Điều này giúp cải thiện hiệu suất tổng thể của bộ chuyển đổi DC-DC và giảm sự tăng nhiệt độ. Nó đặc biệt phù hợp cho các ứng dụng điện áp thấp dòng cao (như nguồn cấp cho vi xử lý 3.3V).
Q: Có những cân nhắc nào đối với cuộn cảm không che chắn trong các ứng dụng dòng cao?
A: Cuộn cảm không che chắn sử dụng cấu trúc mạch từ hở với từ thông rò rỉ cao hơn. Trong các ứng dụng dòng cao, hãy chú ý đến bố cục PCB để tránh từ thông ghép nối với các đường tín hiệu nhạy cảm hoặc các thành phần lân cận. Đối với các ứng dụng có yêu cầu EMI nghiêm ngặt, chúng tôi khuyên bạn nên sử dụng các biện pháp che chắn phù hợp hoặc chọn cuộn cảm có che chắn.
